KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 35
在实时曲线测量期间(During the Live Profile):
• 实时曲线会在曲线图中自动画出(仅限于SlimKIC 2000无线传输)。
• 在曲线图的左上角会有一个小窗口，里面显示了热电偶的当前温度和温差，同时也会显示实耗时
间(仅限于SlimKIC 2000无线传输)。
• 当前曲线的炉子温度设置值和轨道速度都会显示在数据统计表下面。
SlimKIC 2000 触发温度
KIC 2000 软件为SlimKIC 2000 曲线测量仪使用了触发温度，用这温度来决定曲线测量什么时候开始，什
么时候结束。使用触发温度的好处是用户不用去担心在哪什么参数或什么时间开始做曲线测量，代替的
是不管什么时候做的曲线，它的开始和结束温度都是一样的，这就使所有曲线的数据收集过程保持一致
性。
如下是每个应用类型的触发温度默认值：
对大多数的工艺而言，使用默认值就可以了。曲线的开始触发温度的设置是在Global Preferences 界面里
的Maximum Product Temperature at Start of Profile 。 曲线开始的触发温度值总是大于这个设置的2ºC 。
如果你想修改中点触发温度或结束触发温度，或者你觉得触发温度有什么问题的话，请联系KIC的技术支
持
tech@kicmail.com.
对于温度
vs.
时间的曲线测量，触发温度不需要使用。代替的是显示在曲线显示界面右下方的曲线测量停
止按钮
。
SlimKIC 2000 曲线重发Profile Retransmission
提供给用户的SlimKIC温度曲线测量仪的无线传输功能.
当SlimKIC 2000 曲线测量仪无线传输实时的曲线测量数据给SlimKIC 热量接收器的同时，它也把曲线数据
存储在它的储存器中。一旦 SlimKIC 2000 侦查到热电偶的温度已经低于曲线测量结束触发温度，它就会
开始重新传输曲线数据给热量接收器。当传输开始时，SlimKIC 2000 将以数据包的形势发送，重发状态
将会显示在屏幕下方。
SlimKIC 2000 传输细节
Wave Solder-Wave On
曲线测量开始
33ºC/92ºF
中点触发温度
110ºC/230ºF
曲线测量结束
90ºC/194ºF
Wave Solder-Wave Off
曲线测量开始
33ºC/92ºF
中点触发温度
130C/266F
曲线测量结束
110C/230F
Solder Reflow
曲线测量开始
33ºC/92ºF
中点触发温度
130ºC/266ºF
曲线测量结束
110ºC/230ºF
Semiconductor
曲线测量开始
33ºC/92ºF
中点触发温度
130ºC/266ºF
曲线测量结束
110ºC/230ºF
Cure
曲线测量开始
33ºC/92ºF
中点触发温度
100ºC/212ºF
曲线测量结束
80ºC/176ºF
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 36
Statistics Tab -显示图数据统计，参数
当接收了所有的数据包后，软件就会显示出一个信息，告诉你可以关闭SlimKIC 2000了，点击OK.
如果没有关闭SlimKIC 2000的话，它就会耗光你的电池。
接下来，KIC 2000 软件将会自动分析曲线数据并且呈现出曲线和数据统计。如果你购买了Navigator 选
项
，
那么炉子的预测值也同时会显示出来。

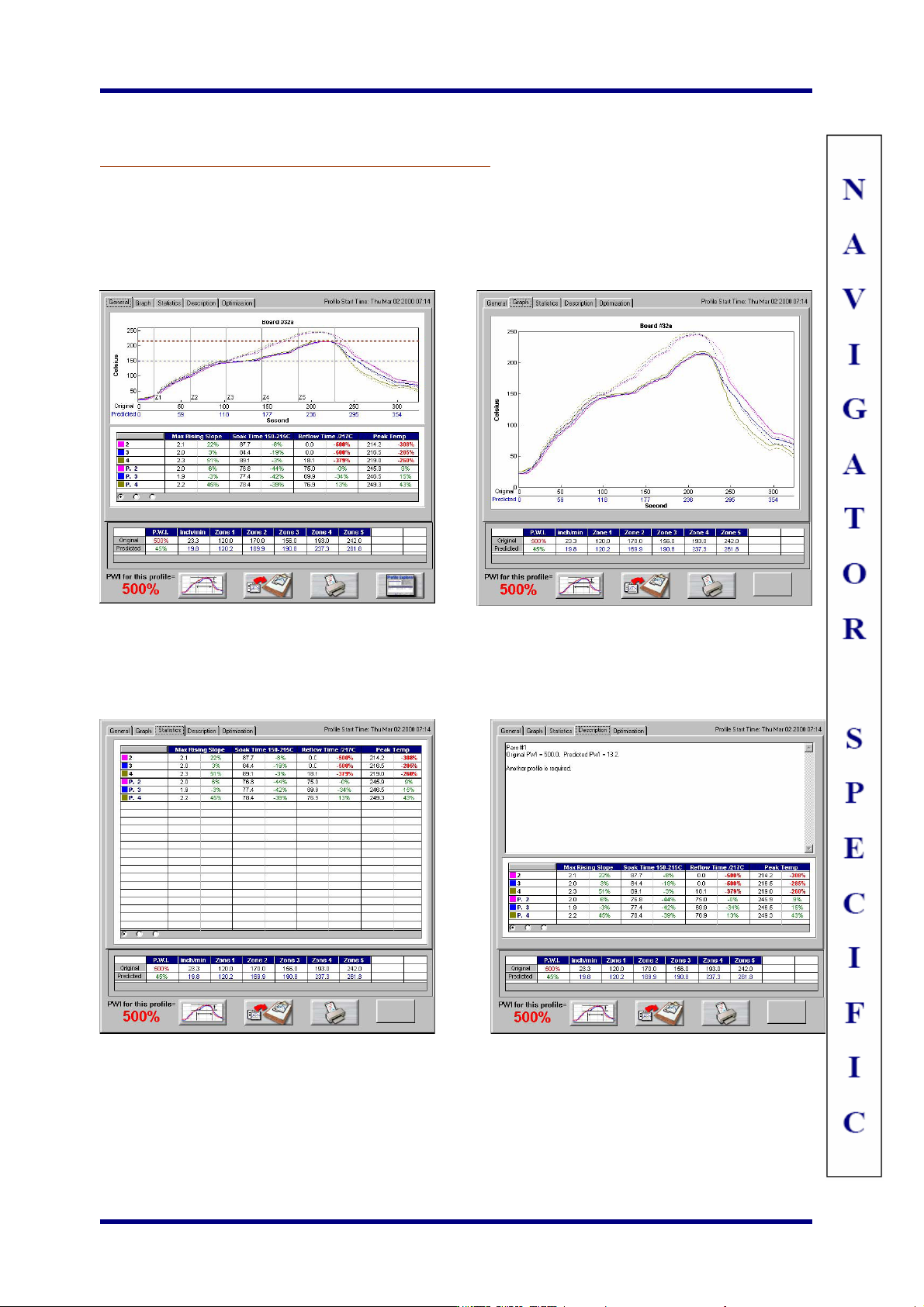

查看曲线和数据统计(Viewing the profile and statistics)
General Tab
–
显示曲线，数据统计，参数 GraphTab
–
显示曲线，数据统计，参数
Description Tab – 显示描述提示，数据统计和参数
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 37
KIC Navigator 选项的曲线最优化
Optimization Tab 允许你设置Navigator的搜寻功能。Navigator 将会在数百万个温度设置和轨道速度的组合
中为每个产品寻找出最理想的参数设置。这个最优化设置是基于你在这个列表中选项。
原始的PWI – 原始曲线的制程工艺指数
最好的PWI – 基于所选的炉子参数优化限制，Navigator 找到的最好的制程工艺指数
速度更改(Speed Change) – 为了找到最好的炉子参数设置可以更改轨道速度。
所有设置温度更改(Tota l Set point Change) – 为了找到最好的炉子参数设置可以更改所有的温度设置。
搜索最优化的模式(Search Mode for Optimization)
• PWI最小 – 搜索一组使制程工艺指数最小的温度和轨道速度设置值。
• 允许温区温度设置更改(Allow Zone Set points to Change) – 这一选项将决定Navigator在预测新的
方案时是否能更改温区温度设置 。
• 允许轨道速度更改(Allow Conveyor Speed to Change) – 选择是否允许Navigator 更改你的轨道速
度。如果你选择了这一项，那么你就可以设置轨道速度的最小值和最大值。
• 轨道的最大速度(Ma ximize Conveyor Speed) – 搜索满足PWI要求并且轨道速度最大的温度参数设
置。
轨道速度限制(Conveyor Speed Constraints)
只要选择了允许轨道速度更改，这个选项就会可用。
低 – 选择你愿意让Navigator为新产品推荐的最小轨道速度.
高 - 选择你愿意让Navigator为新产品推荐的最大轨道速度。
