KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 55
在特定的情况下，
KIC 2000
软件可能显示除了下列信息以外的其他信息。仔细地阅读这些信息并跟着这
些指示做。
接下来，KIC 2000 软件将会问你确定炉子是否稳定。
• 是(Yes) – 软件就会提示你把SlimKIC 2000和板
放进炉子中。
• 否(No) – 软件就会问炉子是否快接近设置值
了。
• Yes – 软件将会返回到先前的界面，等待炉
子准备好，炉子的参数设置在2.0º/3.6ºF 以
内。
• No – 软件将会要求你把炉子的温度设置更改
为监控热电偶实际读到的值，然后点击
OK。
KIC 2000
软件将会用你新输入的设置值来计算你炉子的性能。然后继续向前通过
Thermocouple Attachment
界面直到你到达
Select thermocouples
界面。
接下来选择Start Profile 按钮 (绿色交通灯)，一旦炉子稳定后
就开始做曲线测量。
如果你选择Yes,软件就会显示一张图片来指导用户把SlimKIC 2000 和板放进波峰焊中，并且选择下一步
按钮。
接下来，软件就会显示实时曲线图了。
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 56
实时曲线图显示
当使用SlimKIC 2000-无线信号传输版本时，就可以显示实时曲线图。实时曲线显示是在曲线图表中显示
当前测量到的曲线点。如果你用的是
SlimKIC 2000
-数据存储器，你就不能看到实时曲线显示。
当SlimKIC 2000 进入炉子中，一直到曲线测量结束，软件都会持续显示实时曲线图。在此界面上的其它
按键: Description和Optimization 都不可以进入。
• 实时曲线是点画在图表上的。
• 在曲线图的左上角会有一个小窗口，里面显示了各个热电偶的当前温度和温差，同时也会显示实
耗时间。
• 在数据统计表下显示的是当前曲线的炉温设置和轨道速度
• 曲线状态在整个曲线测量过程中都一直保持更新。仅限于SlimKIC 2000-无线信号通讯版本。
实时曲线将会持续显示在你的屏幕上，直到SlimKIC2000达到曲线结束的触发温度。
实时温度读取和温差
炉子温度设置和轨道速度
曲线状态
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 57

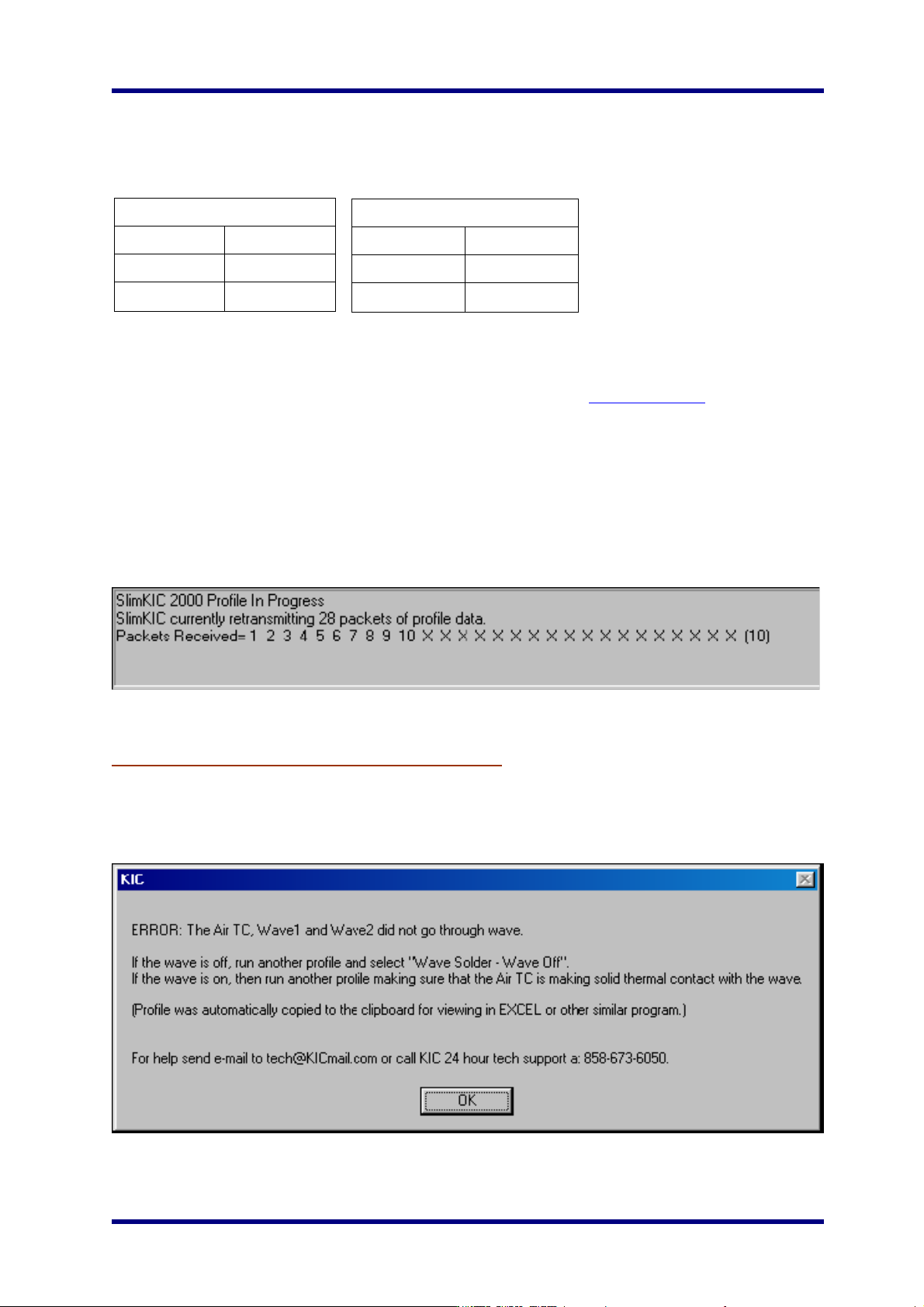

触发温度
如下下是 SlimKIC 2000 的触发温度:
对于大多数工艺来说默认触发温度值比较好。曲线的开始触发温度的设置是在Global Preferences 界面里
的Maximum Product Temperature at Start of Profile 。 开始的触发温度值总是大于这个设置的2ºC 。
如果中点触发温度，或结束触发温度需要更改，请联系KIC技术支持。
tech@kicmail.com.
Profile Retransmission
SlimKIC 2000 曲线重发Profile Retransmission
提供给用户的SlimKIC温度曲线测量仪的无线传输功能.
当SlimKIC 2000
曲线测量仪
无线传输实时的曲线测量数据给SlimKIC 热量接收器的同时，它也把曲线数据
存储在它的储存器中。一旦 SlimKIC 2000 侦查到热电偶的温度已经低于曲线测量结束触发温度，它就会
开始重新传输曲线数据给热量接收器。当传输开始时，SlimKIC 2000 将以数据包的形势发送，重发状态
将会显示在屏幕下方。
SlimKIC2000传输细节
当接收了所有的数据包后，软件就会显示出一个信息，告诉你可以关闭SlimKIC 2000了，点击OK.
如果没有关闭SlimKIC 2000的话，它就会耗光你的电池。
接下来，KIC 2000 软件将会自动分析曲线数据并且呈现出曲线和数据统计。如果你购买了Navigator 选
项
，
那么炉子的预测设置也同时会显示出来。
如果Air TC 或任何一个Wave TC 没有接触到波峰时，KIC 2000 软件就会显示一个错误信息:
Wave Solder-Wave On
曲线测量开始
33ºC/92ºF
中点触发温度
110ºC/230ºF
曲线测量结束
90ºC/194ºF
Wave Solder-Wave Off
曲线测量开始
33ºC/92ºF
中点触发温度
130C/266F
曲线测量结束
110C/230F
