KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 58
曲线图显示
一旦KIC 2000 软件打开Profile Graph Display,在这个界面上的所有TAB键都可以进入 。摘要(General)
键将
会显示曲线测量结果，分为预热和波峰两个部份。你可以选择在数据统计上的预热(Preheat)或波峰
(Wave)。
预热键
预热键只描述出波峰之前的曲线部份。KIC 2000 软件画出一个蓝色矩形区域专用于预热。在曲线图下的
显示的数据统计和温度设置只是针对曲线的预热部分。关于Wave TC’s 的信息显示在曲线图的右上方
。
这个信息包括: Dwell time, parallelism, 和波峰的焊锡温度。

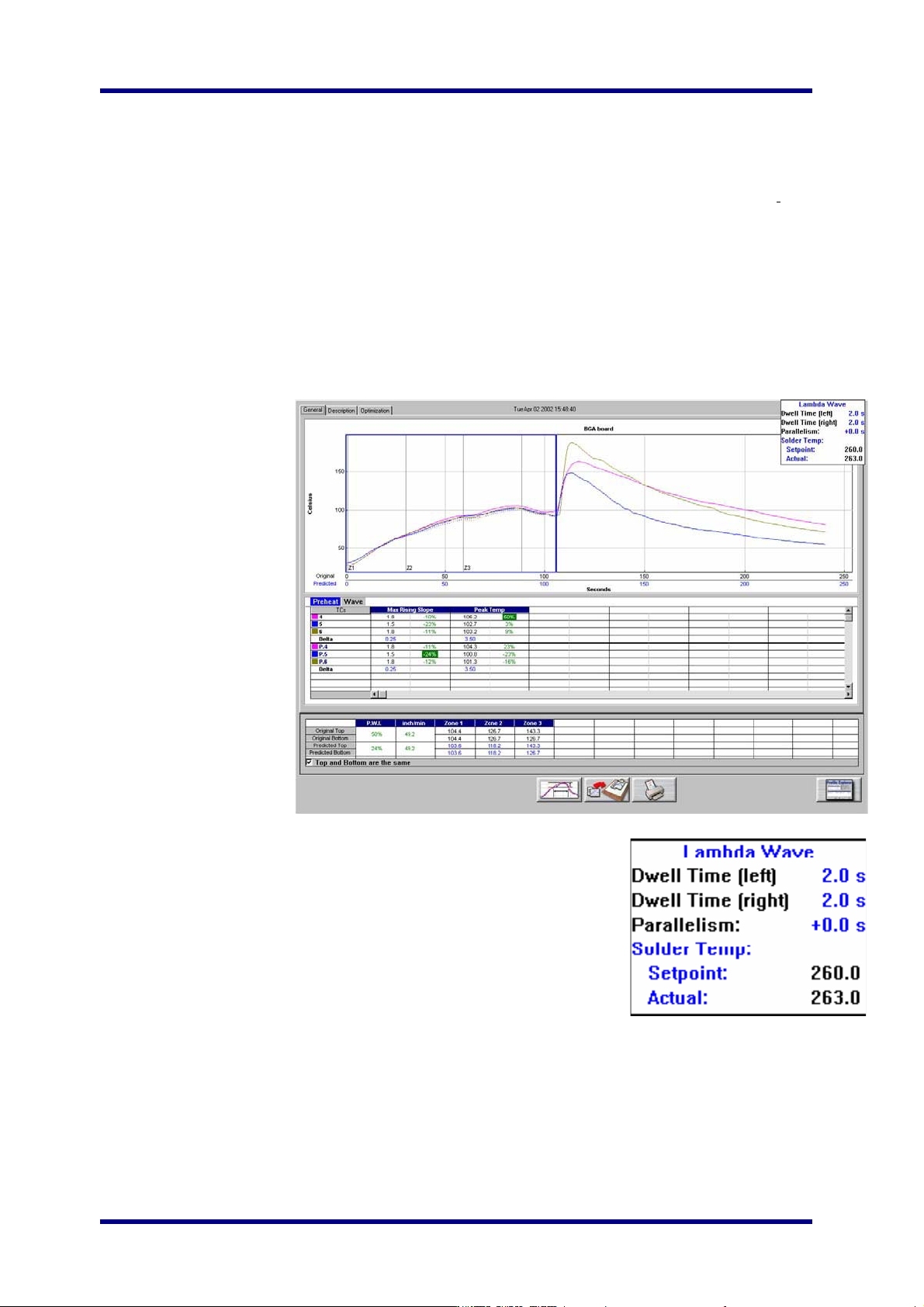

波峰键
波峰键将显示曲线波峰部
分的详细曲线信息。KIC
2000 软件画出了一个蓝色
的矩形区域专用于波峰。
在曲线图下显示的数据统
计和温度设置只是针对曲
线的波峰部分。
来自Wave TC’s 的曲线信息显示在曲线图的右上方。这个信息包含：Dwell
time 和短时间内的 Parallelism，还有焊锡的设置温度和曲线测量时的实际
温度值。Dwell time是通过Wave TC’s 测量出来的。Parallelism是左边的Wave
TC和右边的Wave TC 接触波峰的时间差异值。焊锡温度设置是用户在曲线测
量之前输入的，其温度是在曲线测量时通过Air TC 测出来的。
Navigator – Navigator软件选项只能优化预热区。Navigator 不能预测优化波
峰区域。
Statistics – 在曲线图下方是曲线数据统计(Profile Statistics). 数据统计是一个
数值化的曲线描述和体现出什么样的曲线适合所选工艺窗口。曲线的数据统
计和预测的曲线都会显示出来。在每个统计数据值的旁边都会显示一个百分率。这个百分率代表的是工
艺窗口的使用总数。在100%以下的PWI代表曲线适合所选工艺窗口，大于100%或更高的PWI表示曲线已
经超出所选工艺窗口。KIC2000软件只现实预热区的数据统计。
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 59
原始的/预测的温度设置 – 在下面的曲线数据统计的是炉子温度和轨道速度。原始温度设置是指在这个曲
线测量之前的炉子参数设置；预测温度设置是Navigator 预测软件推荐的。如果你没有购买Navigator 选
项，软件就会在原始和预测的统计数据上显示一样的炉子参数设置。Navigator 是一个可以选择的
KIC2000 软件特点，特点是能按照你的锡膏参数自动地为你产品寻找最好的曲线。
KIC 2000
软件不会显示预测温度设置不会被用户打印出来。如果你想要打印出预测温度设置的话，你可
以通过按住
F9
然后打印。
F9
的功能是打印
KIC2000
当前所激活的曲线界面。
手动曲线预测
KIC 2000 软件由自动(Navigator)和手动预测功能。标准的KIC2000软件安装包含手动预测功能。手动预测
提供用户可灵活轻松地预测改变后的炉子参数设置(温度设置，轨道速度)，并且不用花时间去实际做曲线
测量就可以显示预测结果。这个特点对用户非常有帮助，它最小化了调整或完善一个温度曲线的花费时
间。
原始 /预测温度设置 – 手动预测
原始 /预测温度设置– Navigator (可选择的)
这个例子是KIC2000软件(标准的并有Navigator)是怎样列出曲线的PWI 和炉子参数设置。这个表格分成了
原始区域(上面部分)，和预测区域(下面部分)。原始参数值是在按照炉子参数设置实际测量曲线时得到
的。预测值显示的是Navigator软件预测的结果。如果你购买了 Navigator 软件选项，那么KIC2000软件就
会自动产生适合所选工艺窗口的最好的结果。如果你修改Navigator的预测结果，你也可以修改。
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 60
如果你想预测更改后的炉子参数设置或者预测修改后的Navigator预测结果，那么点击你想修改的温区并
修改它。以下是一个温区1 被选中的例子，
输入新的温度设置，然后按回车键。Navigator 会预测更改的结果，然后自动更新PWI，预测数据统计和
曲线图。新的预测结果将会以虚线的方式显示在图中。这种方式使用户轻松地区别出原始和预测的曲
线。
曲线图显示
曲线的 PWI 显示是在这个界面的右下角。如果测出来的 PWI 值小于 100%，那么显示的是绿色字体。如
果 PWI 是 100%或更高的话，那么就会显示红色的字体。
这个能使用户轻松地判断出曲线在不在控制范围内
预热曲线图
曲线预测点(虚线)
曲线原始点(实线)
PWI 小于100%
是可接受的
PWI 大于100%
是不可接受的
