KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 59
原始的/预测的温度设置 – 在下面的曲线数据统计的是炉子温度和轨道速度。原始温度设置是指在这个曲
线测量之前的炉子参数设置；预测温度设置是Navigator 预测软件推荐的。如果你没有购买Navigator 选
项，软件就会在原始和预测的统计数据上显示一样的炉子参数设置。Navigator 是一个可以选择的
KIC2000 软件特点，特点是能按照你的锡膏参数自动地为你产品寻找最好的曲线。
KIC 2000
软件不会显示预测温度设置不会被用户打印出来。如果你想要打印出预测温度设置的话，你可
以通过按住
F9
然后打印。
F9
的功能是打印
KIC2000
当前所激活的曲线界面。
手动曲线预测
KIC 2000 软件由自动(Navigator)和手动预测功能。标准的KIC2000软件安装包含手动预测功能。手动预测
提供用户可灵活轻松地预测改变后的炉子参数设置(温度设置，轨道速度)，并且不用花时间去实际做曲线
测量就可以显示预测结果。这个特点对用户非常有帮助，它最小化了调整或完善一个温度曲线的花费时
间。

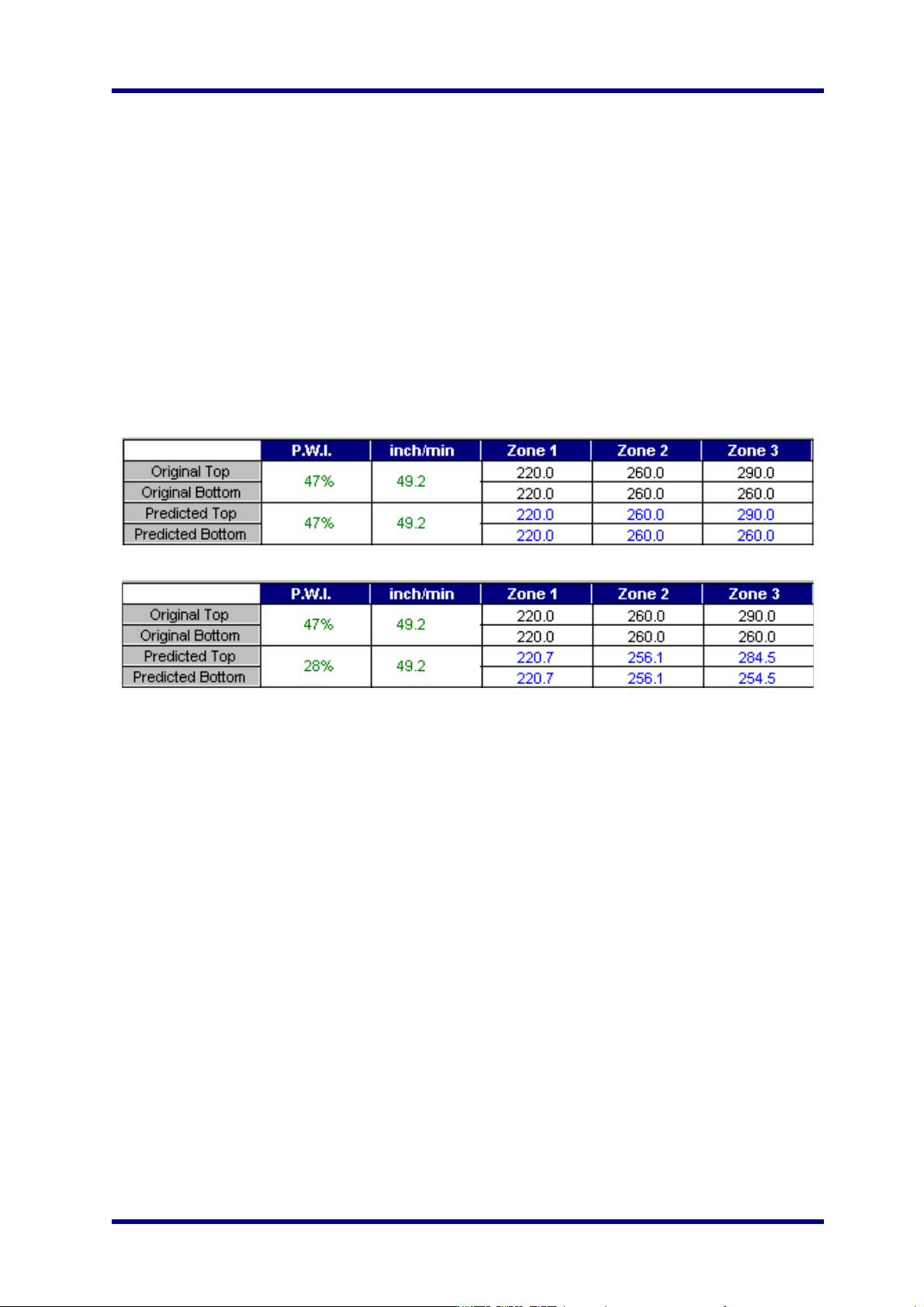

原始 /预测温度设置 – 手动预测
原始 /预测温度设置– Navigator (可选择的)
这个例子是KIC2000软件(标准的并有Navigator)是怎样列出曲线的PWI 和炉子参数设置。这个表格分成了
原始区域(上面部分)，和预测区域(下面部分)。原始参数值是在按照炉子参数设置实际测量曲线时得到
的。预测值显示的是Navigator软件预测的结果。如果你购买了 Navigator 软件选项，那么KIC2000软件就
会自动产生适合所选工艺窗口的最好的结果。如果你修改Navigator的预测结果，你也可以修改。
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 60

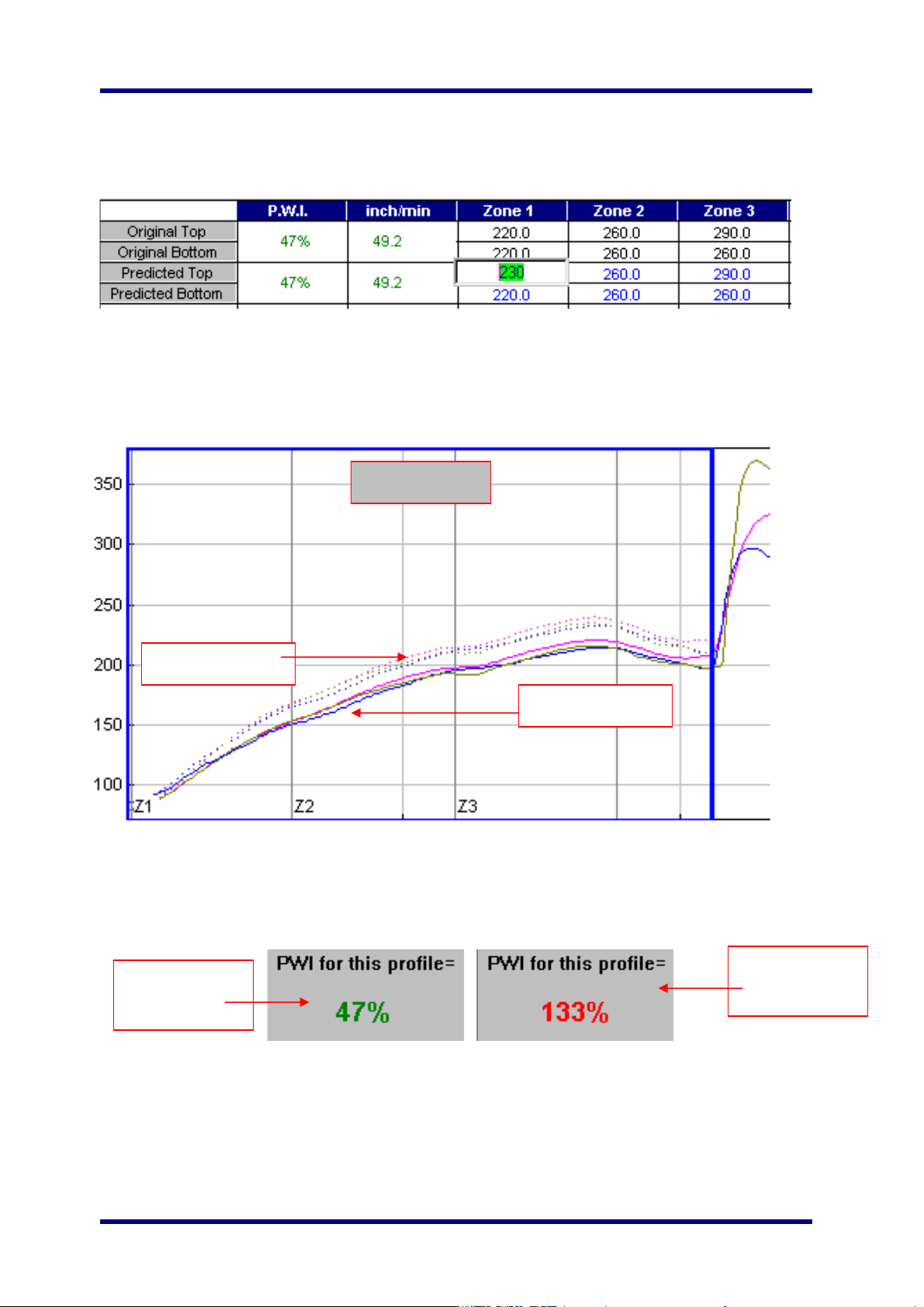

如果你想预测更改后的炉子参数设置或者预测修改后的Navigator预测结果，那么点击你想修改的温区并
修改它。以下是一个温区1 被选中的例子，
输入新的温度设置，然后按回车键。Navigator 会预测更改的结果，然后自动更新PWI，预测数据统计和
曲线图。新的预测结果将会以虚线的方式显示在图中。这种方式使用户轻松地区别出原始和预测的曲
线。
曲线图显示
曲线的 PWI 显示是在这个界面的右下角。如果测出来的 PWI 值小于 100%，那么显示的是绿色字体。如
果 PWI 是 100%或更高的话，那么就会显示红色的字体。
这个能使用户轻松地判断出曲线在不在控制范围内
预热曲线图
曲线预测点(虚线)
曲线原始点(实线)
PWI 小于100%
是可接受的
PWI 大于100%
是不可接受的
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 61

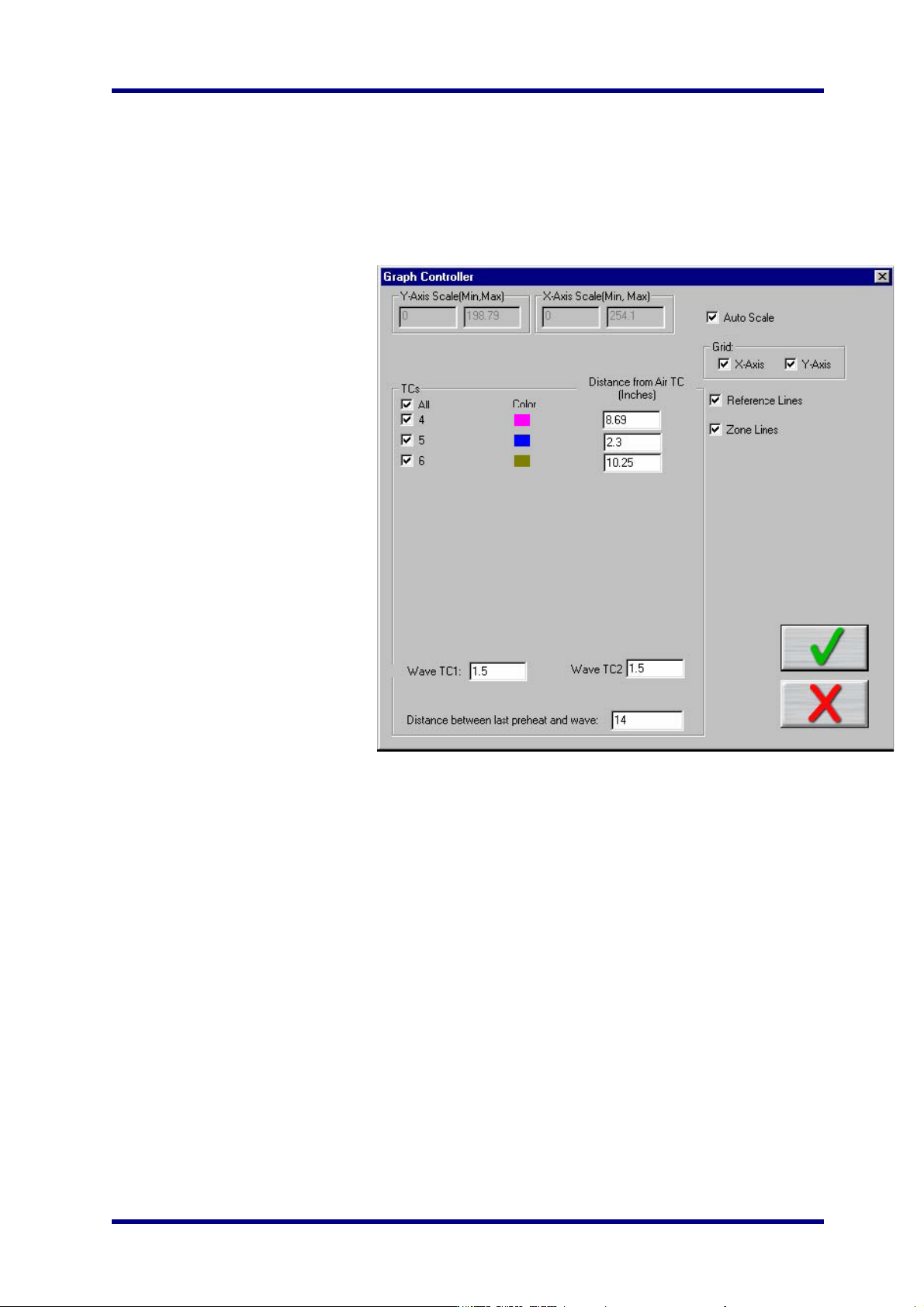

曲线图控制器(Graph Controller)
曲线图控制器允许用户修改KIC2000曲线的图形显示. 要打开图形控制器,用左键点击TC栏 ,它的位置是在
统计数据表中的左边或在双击曲线图以外的地方弹出来的界面的左边.
自动调整刻度(Auto Scale) – Auto
Scale的特点就是自动调整X,Y轴的刻
度来适应所有曲线图的数据. 当 Auto
Scale 特征被取消时,用户就必须手动
输入曲线图的X,Y轴的最大和最小刻
度设置.
选择显示的热电偶
TC’s 区域一列用于曲线测量的热电
偶. 选择ALL就是选择所有热电偶,
这相当于所有热电偶所测温度曲线都
显示出来.如果你希望你所查看的曲
线没有一个或几个热电偶的测量数据,
那么你可以单个取消选定,或者取消
选定ALL选项并且选择你想显示的热
电偶.
取消选定热电偶
如果一个热电偶在曲线测量时断开了
连接,那么曲线的结果(PWI)就会受到
影响,可能得到的峰值温度高于正常
值等诸如此类的情况.这种情况就有
可能导致曲线值由于不好的数据而失
真. 如果单个或多个的热电偶在曲线
测量中与产品分开的话，那么你可以
取消选定受影响的热电偶。KIC 2000 软件将会按照现已选定的热电偶重新计算PWI和曲线数据统计。你
必须选定至少一个产品热电偶。
显示格子(Grid) – 决定能/不能显示X，Y刻度。
参考线(Reference Lines) – 能在曲线图中显示(或不显示)参考线。这些参考线所呈现的温度是取决于所选
制程工艺的。
温区线(Zone L i nes) – 能在曲线中显示(或不显示)炉子温区线。
从Air TC到各TC的距离(Distance From Air TC) –
显示Air TC到每个热电偶之间的距离。你可以编辑这些
值。这些值是在曲线测量开始前原始输入的。
Wave TC – 从Air TC 到每个Wave TC的间距。
预热区末端与波峰之间的距离(Distance Between Last Preheat and Wave) – 这是从主波峰到预热区末端的
间距。如果有必要的话，你可以编辑这个。这个值是用户在“输入炉子参数”界面中原始输入的。
