KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 60
如果你想预测更改后的炉子参数设置或者预测修改后的Navigator预测结果，那么点击你想修改的温区并
修改它。以下是一个温区1 被选中的例子，
输入新的温度设置，然后按回车键。Navigator 会预测更改的结果，然后自动更新PWI，预测数据统计和
曲线图。新的预测结果将会以虚线的方式显示在图中。这种方式使用户轻松地区别出原始和预测的曲
线。
曲线图显示
曲线的 PWI 显示是在这个界面的右下角。如果测出来的 PWI 值小于 100%，那么显示的是绿色字体。如
果 PWI 是 100%或更高的话，那么就会显示红色的字体。
这个能使用户轻松地判断出曲线在不在控制范围内
预热曲线图
曲线预测点(虚线)
曲线原始点(实线)
PWI 小于100%
是可接受的
PWI 大于100%
是不可接受的
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 61
曲线图控制器(Graph Controller)
曲线图控制器允许用户修改KIC2000曲线的图形显示. 要打开图形控制器,用左键点击TC栏 ,它的位置是在
统计数据表中的左边或在双击曲线图以外的地方弹出来的界面的左边.
自动调整刻度(Auto Scale) – Auto
Scale的特点就是自动调整X,Y轴的刻
度来适应所有曲线图的数据. 当 Auto
Scale 特征被取消时,用户就必须手动
输入曲线图的X,Y轴的最大和最小刻
度设置.
选择显示的热电偶
TC’s 区域一列用于曲线测量的热电
偶. 选择ALL就是选择所有热电偶,
这相当于所有热电偶所测温度曲线都
显示出来.如果你希望你所查看的曲
线没有一个或几个热电偶的测量数据,
那么你可以单个取消选定,或者取消
选定ALL选项并且选择你想显示的热
电偶.
取消选定热电偶
如果一个热电偶在曲线测量时断开了
连接,那么曲线的结果(PWI)就会受到
影响,可能得到的峰值温度高于正常
值等诸如此类的情况.这种情况就有
可能导致曲线值由于不好的数据而失
真. 如果单个或多个的热电偶在曲线
测量中与产品分开的话，那么你可以
取消选定受影响的热电偶。KIC 2000 软件将会按照现已选定的热电偶重新计算PWI和曲线数据统计。你
必须选定至少一个产品热电偶。
显示格子(Grid) – 决定能/不能显示X，Y刻度。
参考线(Reference Lines) – 能在曲线图中显示(或不显示)参考线。这些参考线所呈现的温度是取决于所选
制程工艺的。
温区线(Zone L i nes) – 能在曲线中显示(或不显示)炉子温区线。
从Air TC到各TC的距离(Distance From Air TC) –
显示Air TC到每个热电偶之间的距离。你可以编辑这些
值。这些值是在曲线测量开始前原始输入的。
Wave TC – 从Air TC 到每个Wave TC的间距。
预热区末端与波峰之间的距离(Distance Between Last Preheat and Wave) – 这是从主波峰到预热区末端的
间距。如果有必要的话，你可以编辑这个。这个值是用户在“输入炉子参数”界面中原始输入的。
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 62
波峰焊的曲线测量技巧
下面列出的是使用SlimKIC 2000 做波峰焊的曲线测量技巧。这些技巧将在测量你波峰焊机曲线时会帮助
你。你的工艺有可能不与以下的照片匹配。如果你有关于使用SlimKIC 2000
曲线测量仪
测量波峰焊曲线
的疑问，请联系KIC技术支持
，
tech@kicmail.com.

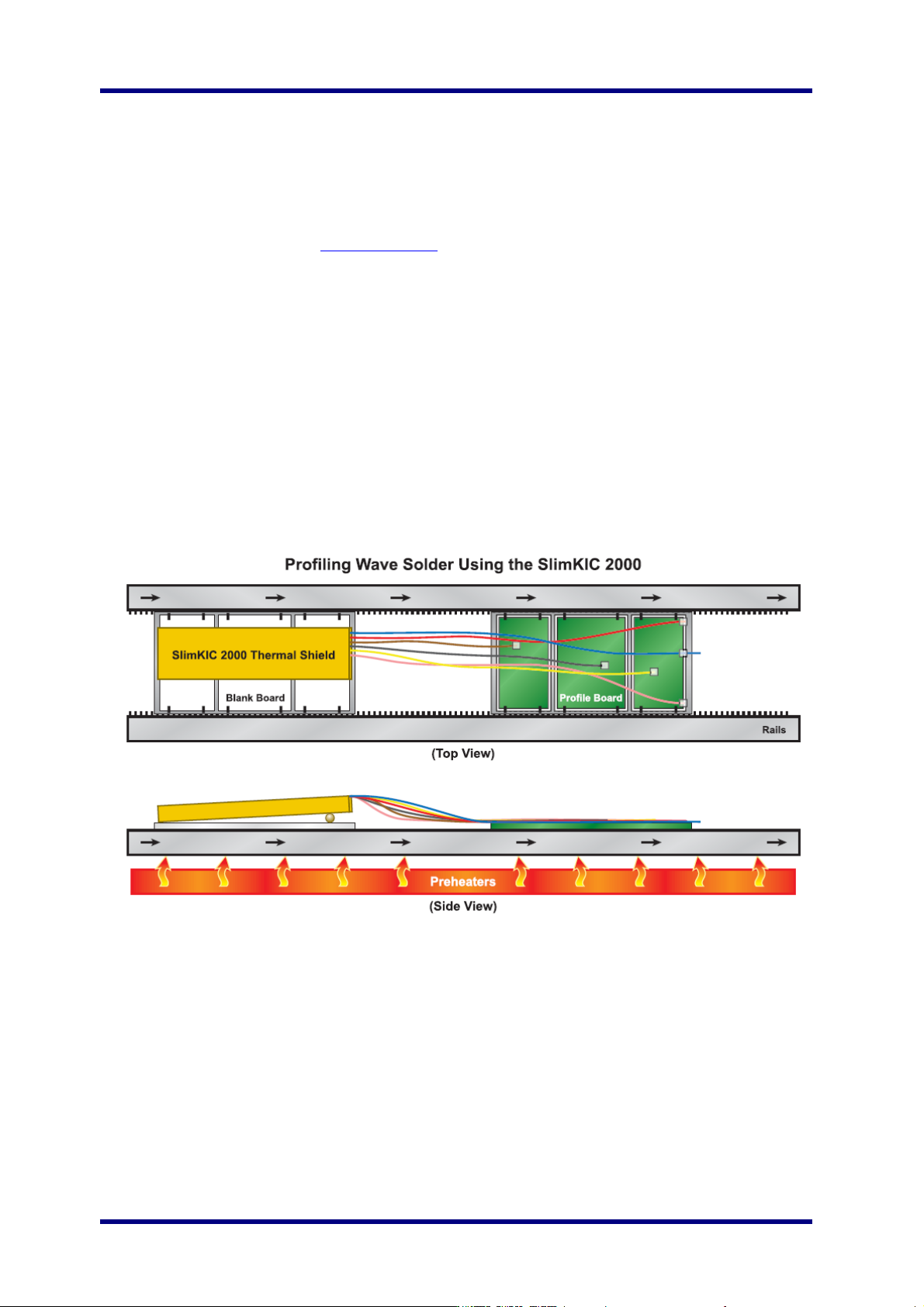

• 使用Wav e Surfer装置做波峰焊曲线测量很简单的。如果你没有使用Wave Surfer装置，也可以使用一
个多余的空板或装载SlimKIC 2000 的托盘
。
这可能需要SlimKIC 2000 隔热套保护。
• 在曲线测量期间，你可以把SlimKIC 2000 放在曲线测量板的前面或后面。
• 把隔热套倒置来防止一些焊锡接触到SlimKIC 2000 。
• 如果可能的话，使用一个板架。这可以帮助你防止由于SlimKIC 2000 的重量而导致载板下垂。
• 这也会帮助你防止(已融解的)焊锡流到板上而接触到隔热套或
SlimKIC 2000
。
• 为了防止有任何的(已融解的)焊锡流入隔热套，在载板/托盘上使用至少1/8-1/4” 的
SlimKIC
2000
隔热套。
• 在做曲线测量时，你可以使用或不使用助焊剂喷雾功能。 如果你做曲线测量时，助焊剂喷雾功能是
开的话，那么你就会冒险把Wave Surfer 和隔热套弄脏。如果操作可以的话，所有的助焊剂喷雾应在
程序中停掉。
