KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 74

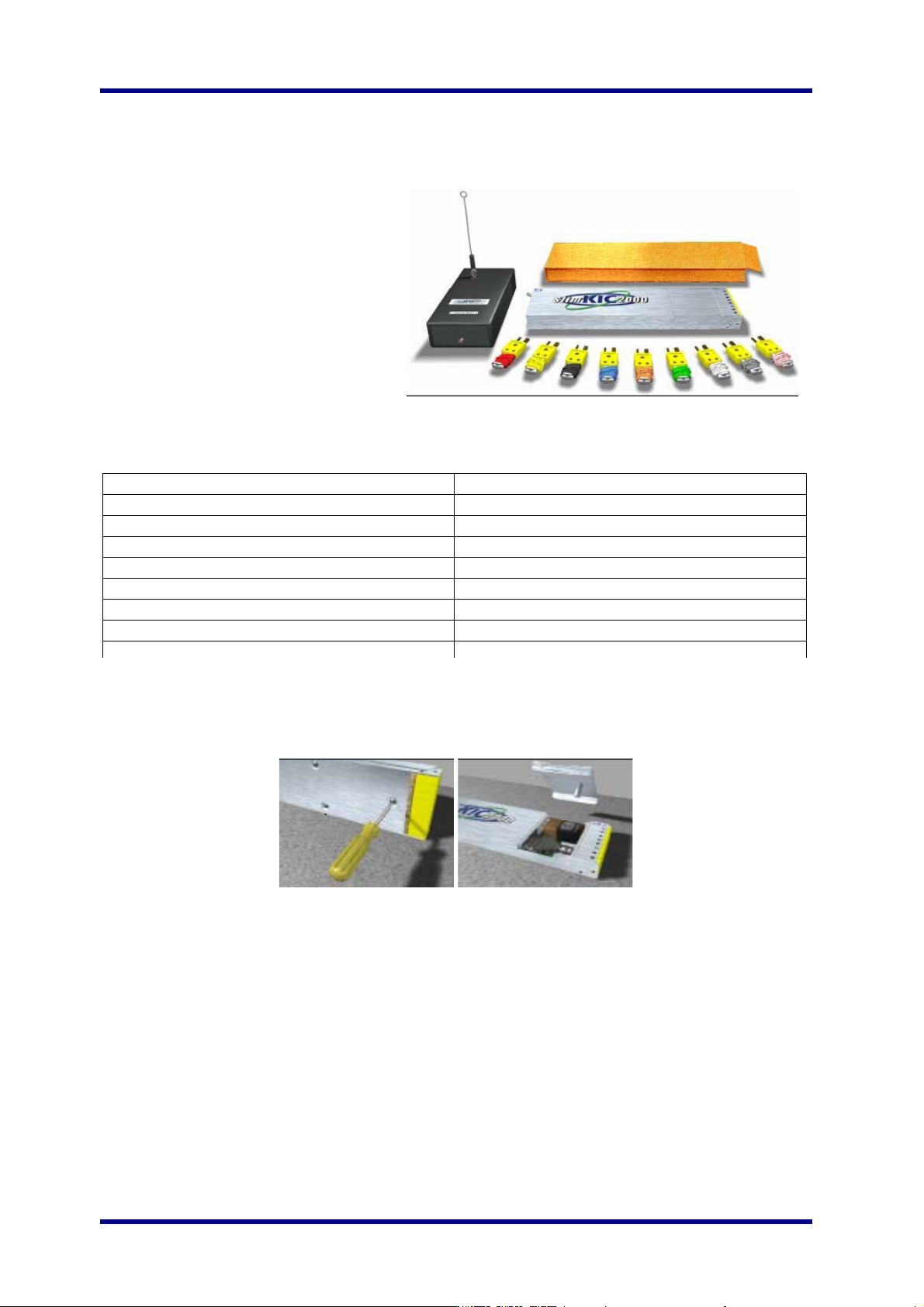

SlimKIC 2000 硬件
SlimKIC 2000 是一个实时的回流焊工艺设
备和优化工具。SlimKIC2000的构造是通过
实时的两次传输数据每一次都保证完美的
曲线，这数据来至于当它通过制程并且同
时记录在内部。当SlimKIC2000曲线测量仪
已经完成的通过流程的时候，内部纪录的
数据就自动的被无线下载，填补在那些可
能由于实时曲线传输时发生的中断。无线
下载的特征保证了每一次做曲线都是好
的，并且不需要停下生产来跑第二个曲线.
规格
SlimKIC 2000最大内部温度是 105°C
Removing the SlimKIC 2000 cover
如果你要移开SlimKIC 2000 的电池盖子或更换电池，那么你就必须先将SlimKIC2000底面上的电池盖拆
掉。这将需要一个小的平口镙丝刀。镙丝刀必须有一个固定夹来固定，以至于不会跑位。将镙丝松到可
以取出盖子就可以了。将电池盖取出。
想取下SlimKIC 2000 盖子的方式是，先找到在SlimKIC 2000 盖子侧面的卡槽，用相同的力压同一边2个弹
片，然后稍微推出盖子，用同样的方法把另外一边也稍微推出。现在你就很容易地取下盖子了。
你要使用一个小的平口起子来协助你完成这个过程。
精度:
+/- 2ºF (1.2ºC)
分辨率: 0.3 到 0.1ºC
内部工作温度:
0ºC to 105ºC
热电偶兼容性:
Type K, 9 or 12 TCs
温度范围:
-150ºC to 1050ºC
电脑:
PC
电源要求 9V 碱性电池
工作频率:
433.92 MHz
尺寸
:
根据不同的模型和隔热套
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 75

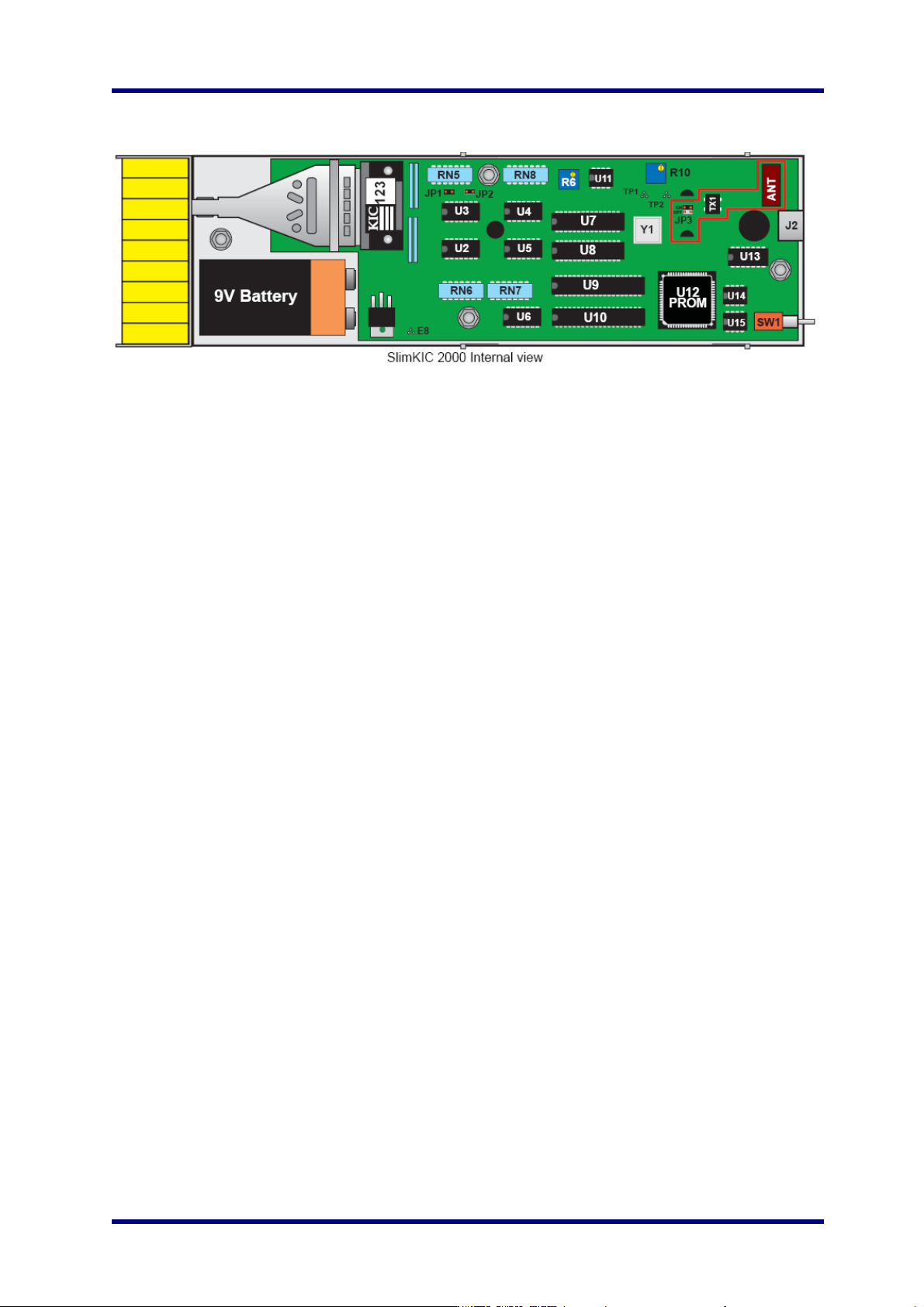

SlimKIC 2000 内部
序列号位置
SlimKIC 2000 序列号标签贴在主连接器(J1)上的。要查看序列号，就必须先要先移去SlimKIC 2000 的盖
子。
内部元件
J2 8pin下载/通讯端口，位置是在SlimKIC 2000 的后面。
P1 主电源连接器。这个连接器适合9V电池。
R10 校正电位器，调整这个部件可以校正SlimKIC 2000 。
R6 最大温度电位器。用于增大或减少SlimKIC 2000 能读取的上限温度。
SW1 开/关 拨动开关。
U12 这个插槽用于插 SlimKIC 2000 - EPROM。EPROM 的版本可以更改，定期地与KIC确认，确保在你
的SlimKIC 2000 里的硬件信息是最新版本。
无线信号传输模式包括
JP3 这2个跳线决定使用或不使用RF信号传输功能。
TX1 这个是无线信号发射器，使RF具有无线传输功能。
ANT 这个是天线连接器。正常时KIC2000不需要使用天线，但在某些环境下，天线可以增强传输能力。
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 76
SlimKIC 2000 校正

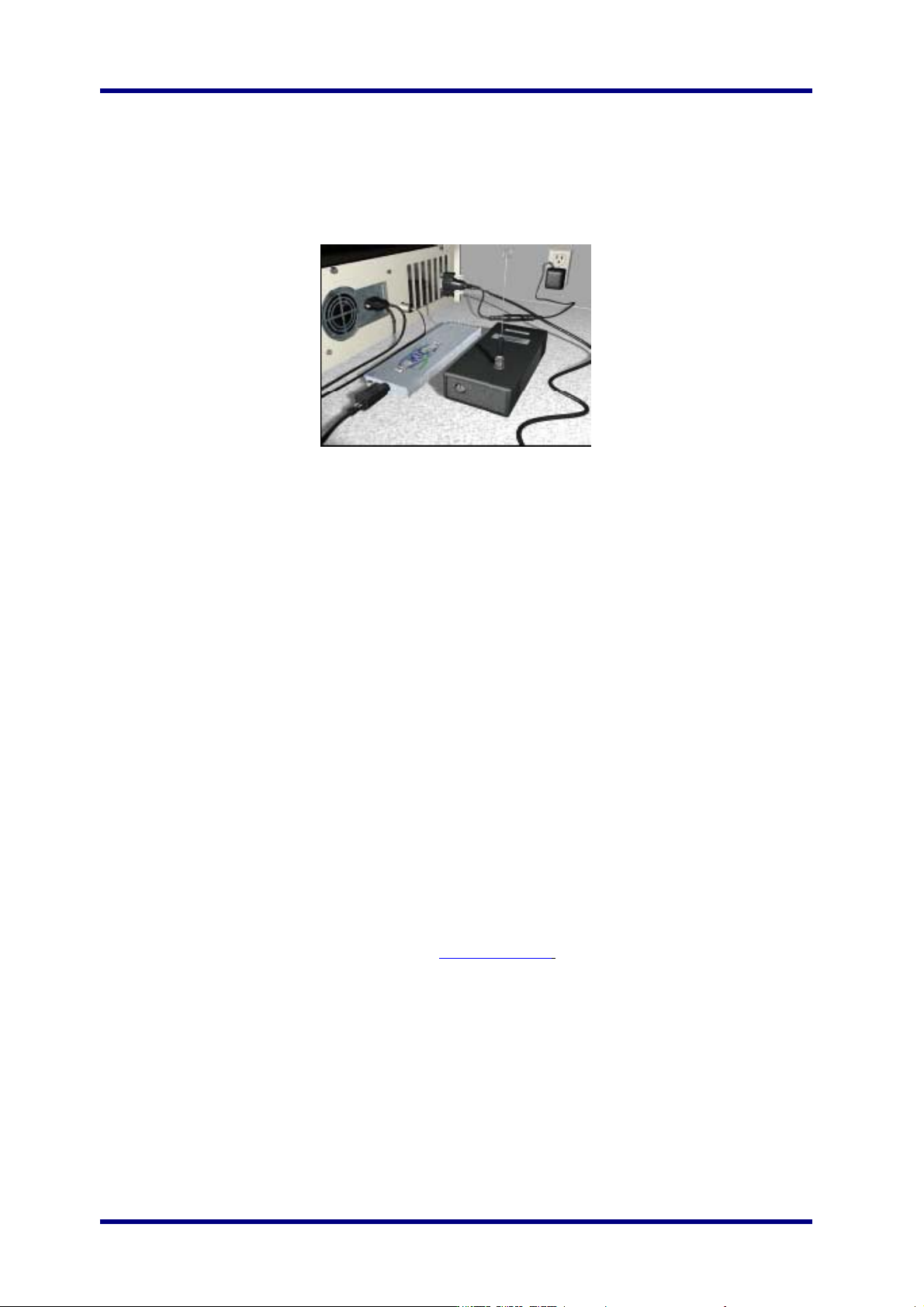

在校正前，把SlimKIC2000曲线测量仪用SlimKIC2000专业线缆连接到PC机上。
SlimKIC 2000 温度曲线测量仪用直接连接到电脑的COM口上的。在连接好后就可以设置SlimKIC2000，下
载储存数据，收集实时数据或校正。
(SlimKIC 2000
直接连接
PC)
SlimKIC 2000 校正流程
SlimKIC 2000 的校正周期建议为12个月一次。校正SlimKIC 2000 时需要一个热电偶模拟器。
根据以下步骤校正SlimKIC 2000 ，精度是+1.2°C (+2.0°F):
开启SlimKIC2000，把它维持在一个不变的环境中30分钟。
• 开启电脑，运行 KIC 2000 或 KIC 24/7 软件
。
• 用连接线直接连接 SlimKIC 2000 和电脑。
• 打开KIC 2000 或 KIC 24/7 软件主界面, 选择硬件状态按钮。KIC 2000 或 KIC 24/7 软件将会显示每
个所连接热电偶的温度。
• 连接热电偶模拟器到SlimKIC 2000 的TC1(Air TC)位置上。
• 设置热电偶模拟器到你所希望在你炉子读到的最大温度。观察显示在屏幕上的TC#1的温度。这个
显示会很快地更新。
• 缓慢地调节校正电位器直到最大温度正确。
• 设置热电偶模拟器的温度到室温下(40°F ~ 65°F)。
• 缓慢地调节校正电位器直到这个低温正确。
• 反复做这些动作直到两个温度读取值正确。
当两个温度读取值都正确后，
SlimKIC 2000
就被校正了。
KIC
为所有校正都提供服务。请联系
KIC
技术支持
