22.12.1. 使用自由驱动按钮
1. 按住示教盒上的自由驱动按钮。
2. 根据需要移动机器人手臂。
22.13. 反向驱动
在机器人臂的初始化期间，机器人制动器被释放时可以观察到轻微的振动。在某些情况下，例
如当机器人接近碰撞时，不希望出现这些震颤，可以使用反向驱动功能强制将特定关节移动
到所需位置，而不释放机器人手臂中的所有制动器。
22.13.1. 启用反向驱动
1. 在初始化屏幕上，点按开启启动序列。
2. 当机器人状态为空闲时，按住自由驱动按钮。机器人状态会变为反向驱动。
3. 制动器仅在施加较大压力的关节处释放。持续时间为自由驱动按钮接合/按下的时间。使
用反向驱动时，机器人手臂会感觉移动起来很沉重。
22.14. 刀具位置

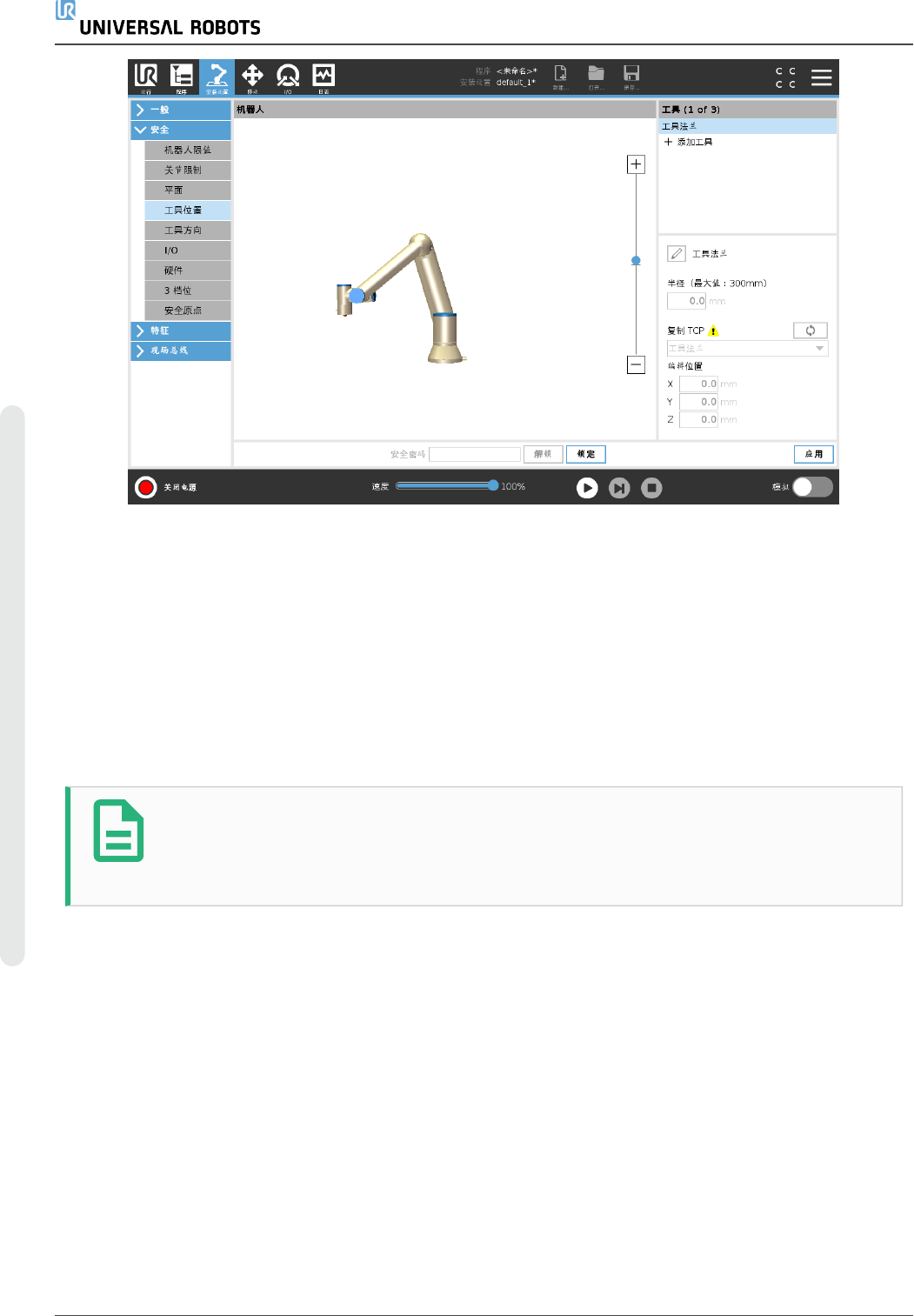

“工具位置”屏幕可对放置在机器人手臂末端的工具和/或附件进行更多的限制控制。
机器人区域可以将您的修改可视化。
您可以在工具区域最多定义和配置两个工具。
Tool_1 是使用 x=0.0、y= 0.0、z=0.0 值和 0.0 半径定义的默认工具。这些值代表机器人工具法兰
的值。
在“复制 TCP”下，您也可以选择工具法兰，让工具的值回到 0。
机器人法兰上定义了一个默认球体。
UR5e 116 用 户 手 册
22.安 全配 置
版 权所 有 © 2009–2021UniversalRobotsA/S。保留 所 有 权利。
对于用户定义的工具，用户可更改：
半径用于更改工具球的半径。当使用安全平面时将会考虑半径。当球中的某个点通过缩减模
式触发平面时，机器人将切换到
缩减
模式。安全系统会阻止球上的任何点通过安全平面( 请参
阅22.11. 平面 在本页112) 。
位置用于相对于机器人的工具法兰更改工具位置。针对工具速度、工具力、停止距离和安全平
面等安全功能，位置应被考虑。
您可以将现有工具中心点作为定义新工具位置的基础。在 TCP 屏幕的常规菜单中预定义的现
有 TCP 的副本可在复制 TCP 下拉列表中的工具位置菜单中找到。
当您在编辑位置输入字段中编辑或调整值时，下拉菜单中显示的 TCP 名称会更改为自定义，
这表示复制的 TCP 与实际限值输入之间存在差异。原始 TCP 仍可在下拉列表中找到，可再次
选择以便将值更改回原始位置。复制 TCP 下拉菜单中的选择不影响工具名称。
应用“工具位置”屏幕更改后，如果您试图在 TCP 配置屏幕中修改复制的 TCP，则“复制 TCP”文
本右侧会出现一个警告图标。这表示 TCP 不同步，即：属性字段中的信息未更新以反映可能已
对 TCP 进行的修改。可以通过按同步图标来同步 TCP( 请参阅25.2. TCP 配置 在本页185) 。
并不是必须同步 TCP 才能成功定义并使用工具。
按下显示的工具名称旁边的铅笔选项卡可重命名工具。您还可以确定半径，允许范围是 0-300
mm。根据半径大小，限值在图形窗格中显示为一个点或一个球。
用 户 手 册 117 UR5e
22.安 全配 置
版 权所 有 © 2009–2021UniversalRobotsA/S。保留 所 有 权利。
22.15. 工具方向
“工具方向”屏幕可用于限制工具指向的角度。该限值由一个锥体来定义，它有一个相对于机器
人手臂机座的固定方向。当机器人手臂到处移动时，工具方向受到限制，使它保持在定义的锥
体范围内。工具的默认方向与工具输出法兰的 Z 轴一致。它可以通过指定倾斜和平移角度来
自定义。
在配置限值之前，您必须在机器人安装设置中定义一个点或平面( 请参阅25.17. 特征 在本页
202) 。然后可复制该特征，其 Z 轴被用作定义限值的锥体中心。
提示
工具方向的配置基于特征进行。我们建议在编辑安全配置前创建目标特征，因
为一旦安全选项卡被解锁，机器人手臂将会断电，将无法定义新特征。
