螺丝驱动轴平行于机器人工具法兰的负 Z 方

向

方向

• RX: 3.1416 rad

• RY: 0.0000 rad

• RZ: 0.0000 rad

25.15.3. 配置螺丝刀界面

1. 使用屏幕顶部的接口下拉菜单，根据信号类型更改显示的内容。

2. 在输入下，配置机器人从螺丝刀接收的信号：

• 正常：拧紧成功结束时为高电平，如果未选择，则此条件在螺丝驱动程序节点中不

可用

• 不正常：拧紧以错误结束时为高电平，如果未选择，则此条件在螺丝驱动程序节点

中不可用

• 就绪：当螺丝刀准备好启动时为高电平，如果未选择，则不检查此条件

3. 在输出下，配置机器人向螺丝刀发送的信号：

• 开始：仅根据接线开始拧紧工具或松开螺丝。

• 程序选择：一个整数，或最多可以选择四个二进制信号，以激活存储在螺丝刀中的

不同拧紧配置

• 程序选择延迟：更改螺丝刀程序后的等待时间，以确保其处于激活状态

25.16. 安全

请参阅22.安全配置在本页107一章。

用户手册 201 UR5e

25.安装设置选项卡

25.17. 特征

特征表示由相对于机器人机座的六维位姿( 位置和方向) 定义的对象。您可以命名特征以供将

来参考。

机器人程序的某些子部分包括相对于机器人手臂机座之外的特定对象执行的移动。这些对象

可以是机器人手臂周围的桌子、其他机器、工件、观察系统、坯料或边界。

机器人包括以下两个预定义特征，其位姿由机器人手臂自身的配置定义：

• 机座特征，其原点位于机器人机座的中心( 参见图 13.1) 。

• 工具特征，其原点位于当前 TCP 的中心( 参见图 13.2) 。

13.1：

基本特征

UR5e 202 用户手册

25.安装设置选项卡

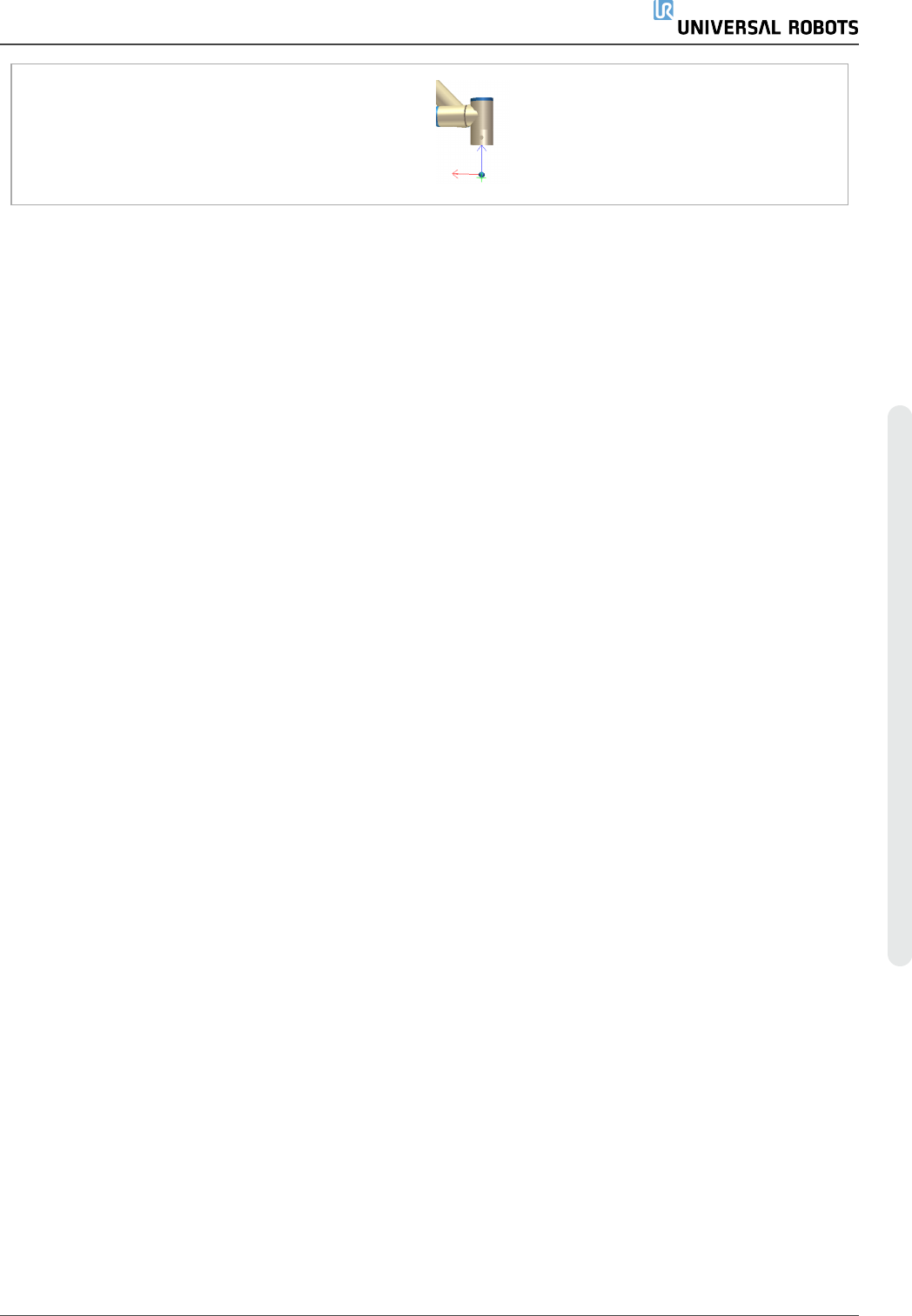

13.2：

工具 (TCP) 特征

使用点特征、直线特征和/或平面特征定义特征位姿。

这些特征通过使用工作区中 TCP 的当前位姿的方法进行定位。因此，您可以使用自由驱动或

“缓慢移动”将机器人移动到所需位姿来示教特征位置。

特征的选择取决于所用对象的类型和精度要求。尽可能使用直线特征和平面特征，因为它们

基于更多的输入点。输入点越多意味着精度越高。

例如，您可以通过定义具有尽可能多的物理间隔的直线特征的两个点来准确定义线性输送机

的方向。您也可以使用点特征定义线性输送机，但必须将 TCP 指向输送机的移动方向。

使用更多的点来定义桌子的位姿意味着方向是基于单一 TCP 的位置而不是方向。单一 TCP

方向难以进行高精度配置。

有关添加特征的更多信息，请参阅以下小节：下一页、在本页205和25.17.5. 平面特征在本页

205。

25.17.1. 使用特征

您可以引用机器人程序的安装设置中定义的特征，将机器人移动( 如 MoveJ、MoveL 和 MoveP

命令) 与该特征关联起来( 请参阅24.10.1. 移动在本页136一节) 。

例如，当存在多个机器人站、在程序运行期间移动对象或在场景中永久移动对象时，这可以轻

松调整机器人程序。调整对象的特征时，相对于该对象的所有程序移动都会相应地调整。有关

更多示例，请参阅25.17.6. 示例：手动更新特征以调整程序在本页206和25.17.7. 示例：动态地

更新特征位姿在本页207小节。选择某个特征作为参考时，用于平移和旋转的“移动工具”按钮

将在所选的特征空间中操作( 请参阅26.3. 刀具位置在本页216和26.1. 移动工具在本页215) ，

读取 TCP 坐标。例如，如果一个表被定义为一个特征并被选为移动选项卡中的一个参考，那

么转换箭头( 即上/下、左/右、前进/后退) 将机器人在相对于表的这些方向上移动。此外，TCP

坐标将位于表的框架中。

• 在特征树中，您可以通过点击铅笔按钮来重命名点、线或平面。

• 在特征树中，您可以通过点击删除按钮来删除点、线或平面。

25.17.2. 使用“移至此处”

点按移至此处可将机器人手臂移向所选特征。移动结束后，特征的坐标系和 TCP 的坐标系将

重合。
