0 100 200 300 400 500 600
1
2
3
4
5
6
重心偏移 [mm]
6.3：
最大允许有效载荷与重心偏移之间的关系。
用 户 手 册 27 UR5e
5.机 械接 口
版 权所 有 © 2009–2021UniversalRobotsA/S。保留 所 有 权利。
6.电气接口
6.1. 前言
本章介绍机器人手臂和控制箱的电气接口组。大部分类型的 I/O 都提供有示例。I/O 一词是指
进出下列电气接口组的数字及模拟控制信号。
• 电源连接
• 机器人连接
• 控制器 I/O
• 工具 I/O
• 以太网

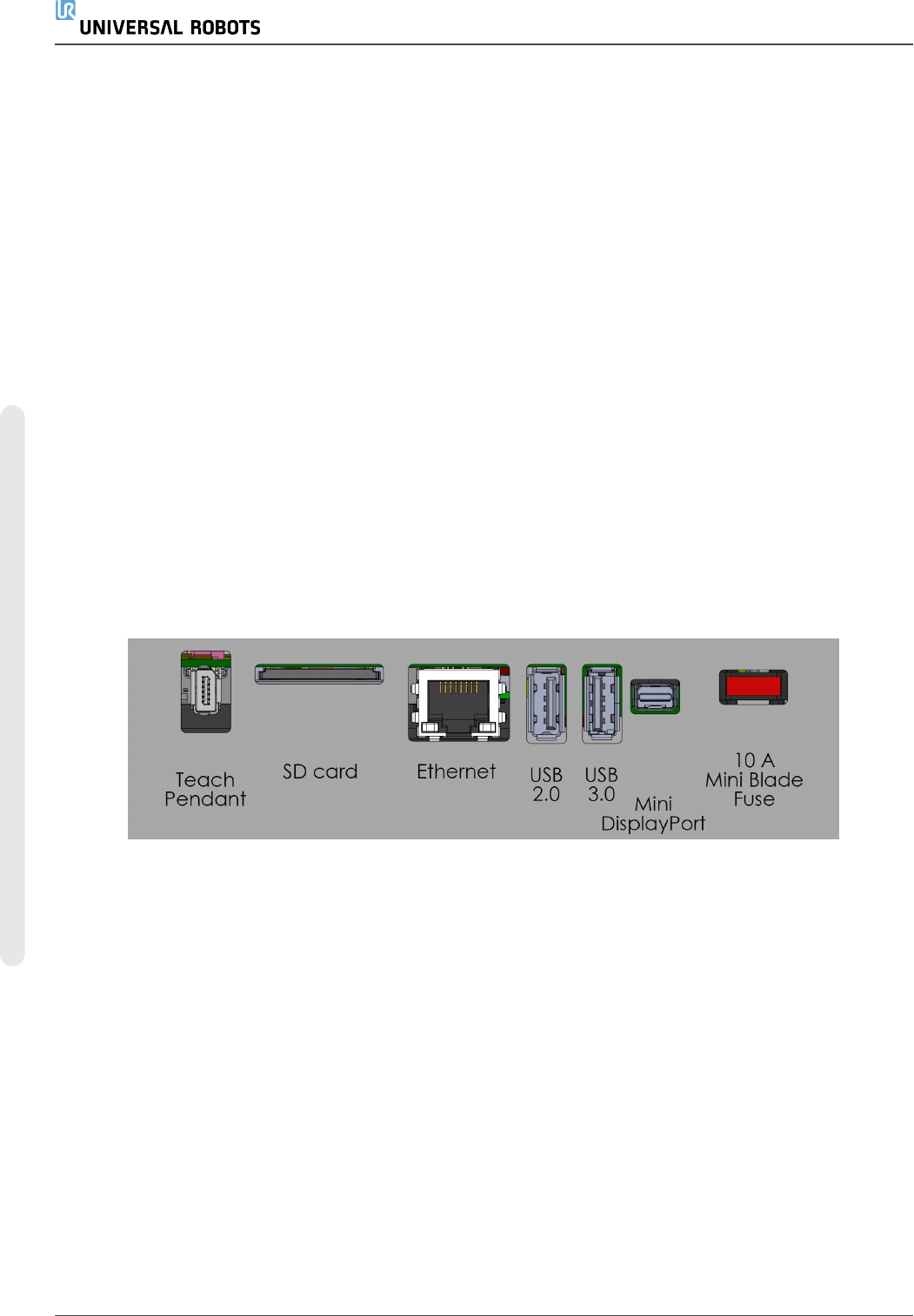

6.1.1. 控制箱支架
在 I/O 接口组的底部，有一个带端口的支架，支持额外的连接( 如下图所示) 。控制箱底部有一
个带盖的开口，便于连接( 请参阅6.2. 以太网 向下) 。
Mini Displayport 支持带 Displayport 的监控器，需要一个有源的 Mini Display 到 DVI 或 HDMI 转换
器来连接监控器和 DVI/HDMI 接口。无源转换器不兼容 DVI/HDMI 端口。
保险丝必须为带有 UL 标志的迷你插片式，最大额定电流为 10A，最小额定电压为 32V
6.2. 以太网
以太网接口可用于：
• MODBUS、以太网/IP 和 PROFINET( 请参阅第 II 部分PolyScope 手册 在本页87) 。
• 远程访问和控制。
以太网电缆的连接：将以太网电缆穿过控制箱底部的孔，然后插入支架底部的以太网端口。
用合适的电缆防水接头更换控制箱底部的盖子，将电缆连接到以太网端口。
UR5e 28 用 户 手 册
6.电 气接 口
版 权所 有 © 2009–2021UniversalRobotsA/S。保留 所 有 权利。
电气规范如下表所示。
参数 最小值 类型 最大值 单位
通信速度 10 - 1000 Mb/s
6.3. 电气警告和小心事项
除了设计和安装机器人应用时，还应遵守所有上述接口组的以下警告。
所有电压和电流均为 DC( 直流) ，除非另有规定。
警告
1. 切勿将安全信号连接到安全等级不合适的非安全型 PLC。如果不遵守该
警告，有可能会造成严重的人员伤亡，因为安全功能有可能失效。务必将
安全接口信号与普通 I/O 接口信号分开。
2. 所有安全型信号均具备冗余性( 两个独立通道) 。保持两个通道独立，可
确保在发生单一故障时不会丧失安全功能。
3. 控制箱内部的某些 I/O 可配置为普通 I/O 或安全 I/O。请阅读并理解6.4. 控
制器 I/O下一页一节。
用 户 手 册 29 UR5e
