NPM-D 安装篇 1.1 设置准备 EJM1DC-MB-01I-00 Page 1-7 3. 供电之前请确认以下条件。 正常使用电源 3 相 AC 200 V/ 220 V ± 10 V 3 相 AC 380 V/ 400 V/ 420 V/ 480 V ± 20 V 频率 50/60 Hz 额定容量 2.5 kVA ∗ 一次电源，请不要直接与公共低电压 配电系统 ( 商用电源 ) 连接，应由工厂内管理的电源设 备供 电。
NPM-D
安装篇
1.1
设置准备
Page 1-6 EJM1DC-MB-01I-00
2.

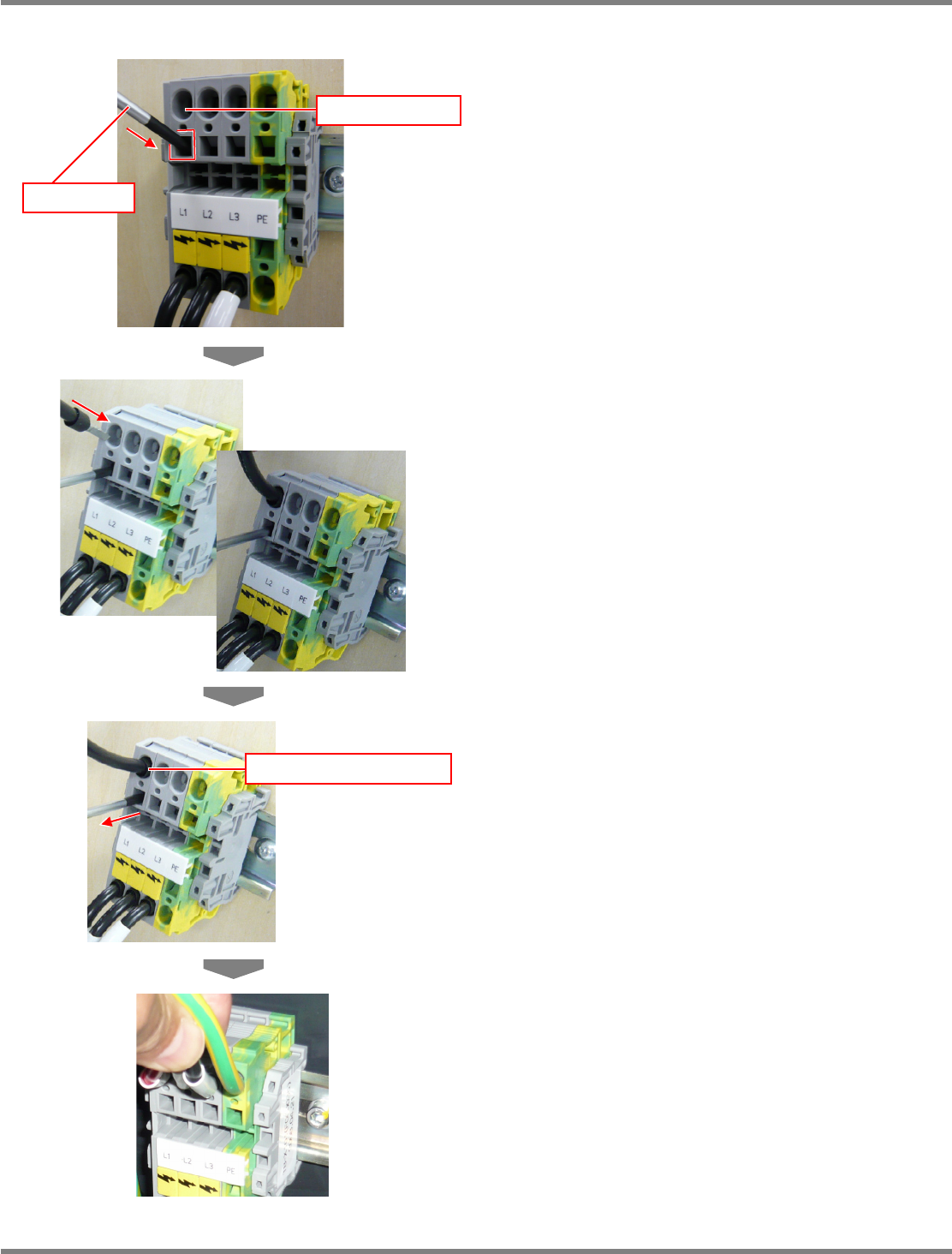

连接电缆
1
使用专用工具打开电缆插入口内部的
固定金属零件。
∗
将专用工具推进插入口
(
四方形孔
)
的深处。
2
插入电缆。
∗
将电缆先端部推进深处。
∗
请确认套筒端子的绝缘被覆部是否已进入端子
台里面。
3
拔出专用工具。
4
确认电缆。
∗
连接后请确认每个端子的抗拉强度是否为
50 N
以上。
套筒端子的绝缘被覆部
电缆插入口
专用工具
NPM-D
安装篇
1.1
设置准备
EJM1DC-MB-01I-00 Page 1-7
3.
供电之前请确认以下条件。
正常使用电源
3
相
AC 200 V/ 220 V
±
10 V
3
相
AC 380 V/ 400 V/ 420 V/ 480 V
±
20 V
频率
50/60 Hz
额定容量
2.5 kVA
∗
一次电源，请不要直接与公共低电压配电系统
(
商用电源
)
连接，应由工厂内管理的电源设备供
电。
NPM-D
安装篇
1.1
设置准备
Page 1-8 EJM1DC-MB-01I-00

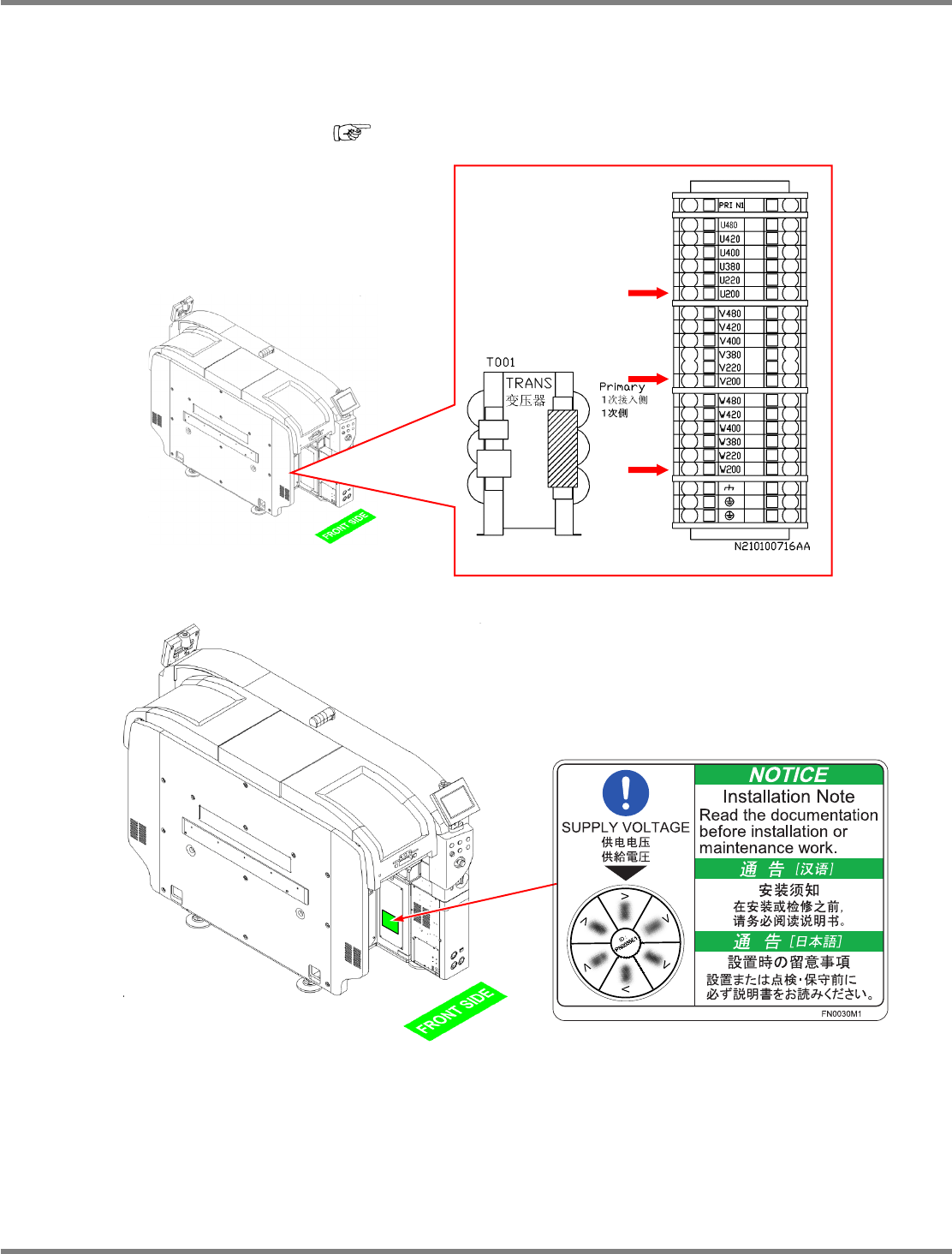

4.
从本公司出货时的变压器电压被设定为与客户洽谈好的设定值。请确认
本机的变压器电源分支电压及贴在本机上的供电电压标牌上所标明的电
压是否都与工厂的供电电压设定一致。
∗
在变更电压时，请参照
“1.1.5
电压的切换方法
”
。
变压器电源分支
例
: AC 200 V
的情况
供电电压表示标牌粘贴位置
供电电压表示标牌
∗
在
AC 290 V
以上
(AC 380 V
以上的分支
)
的状态下使用时，请确认地线和各相之间电压处于
AC
290 V
以下，并供电侧以星形接法将
N (
中性
)
端子和地线连接。
