NPM-D 安装篇 1.1 设置准备 Page 1-10 EJM1DC-MB-01I-00  电源有无接地的简易确认方法 ( 用检测器确认 ) ① L1 、 L2 、 L3 、 N 、 PE 的 5 条被拉出时 ( 星形接线 ) 请测量在 N 、 PE 之间的电压。 • 接地中性线时 数值几乎在 0 ~ 几 V 的范围内稳定 → AC 290 V 以上时可连接 • 未接地中性线时 数值不稳定 ( 几十 V 以上时显示 ) → AC 2…

100%1 / 200
NPM-D
安装篇
1.1
设置准备
EJM1DC-MB-01I-00 Page 1-9
空气源的连接
1.
请供给使用了空气干燥器的洁净空气。
∗
气压
: 0.5 MPa ~ 0.8 MPa
(
连接软管的供给口尺寸为
3/8)
空气供给之后用调节器把气压调至
0.5 MPa ~ 0.55 MPa
。
空气供给量
: 100 L/min (A.N.R.)
1.1.5
电压的切换方法
1.
切换一次电源电压。
变压器的一次电源电压可变更为如下电压。
请根据供给电源的电压变更
(
配合
)
。
1. 480 V 2. 420 V 3. 400 V 4. 380 V 5. 220 V 6. 200 V
∗
在
AC 290 V
以上
(AC 380 V
以上的分支
)
的状态使用时，请确认地线和各相之间电压处于
AC 290 V
以下，并供给电源侧用星形接法将
N (
中性
)
端子连接到地线。
NPM-D
安装篇
1.1
设置准备
Page 1-10 EJM1DC-MB-01I-00
电源有无接地的简易确认方法
(
用检测器确认
)
①
L1
、
L2
、
L3
、
N
、
PE
的
5
条被拉出时
(
星形接线
)
请测量在
N
、
PE
之间的电压。
•
接地中性线时
数值几乎在
0 ~
几
V
的范围内稳定
→
AC 290 V
以上时可连接
•
未接地中性线时
数值不稳定
(
几十
V
以上时显示
)
→
AC 290 V
以上时不能连接

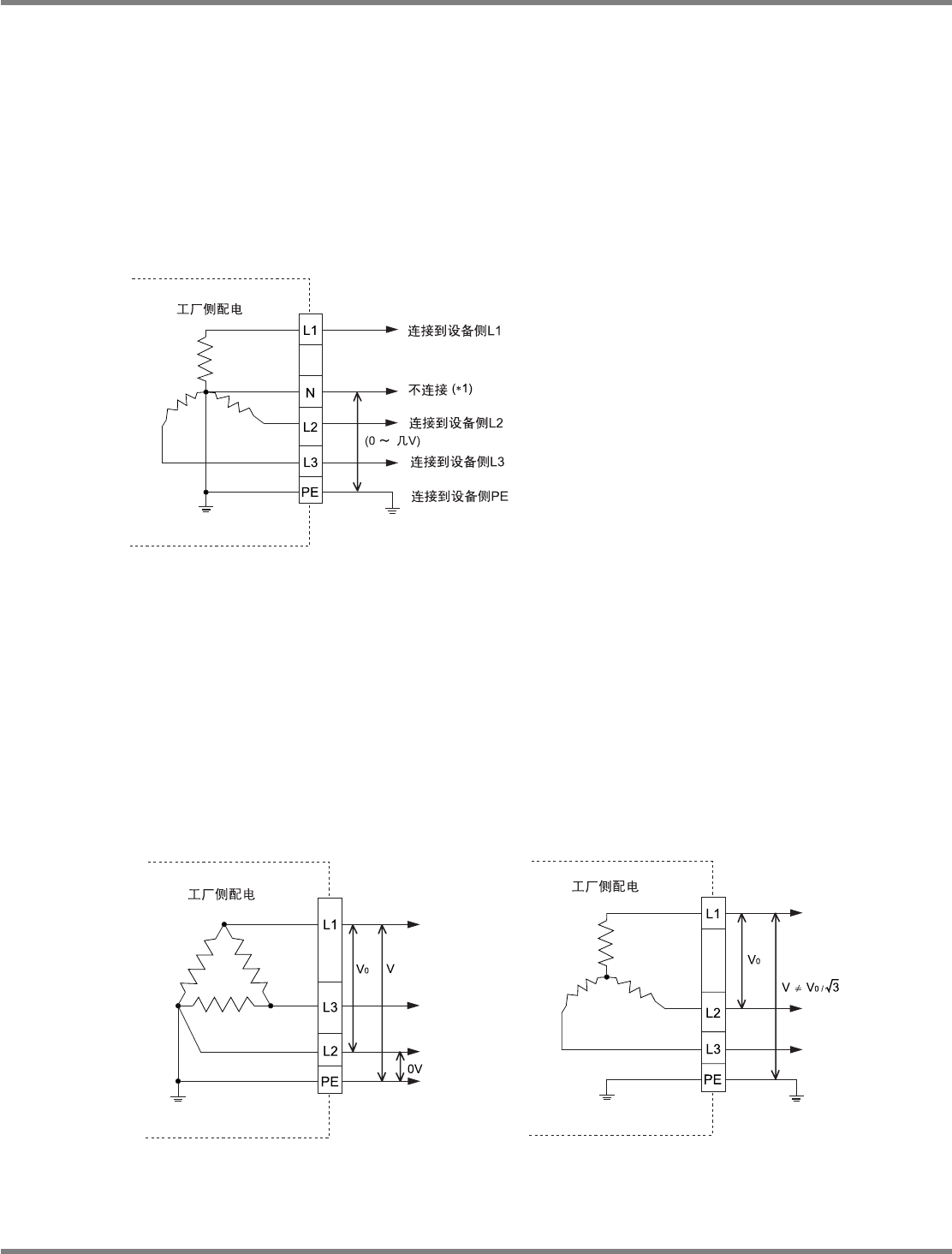

例
)
有接地的星形接线
(
∗
1)
在设备上不使用中性线
(N)
。电缆不要连接到设
备侧，为避免端部接触端子，请进行绝缘处理。
②
L1
、
L2
、
L3
、
PE
的
4
条被拉出时
有星形接线或是三角形接线的可能性。
(
三角形接线时一般接地
1
相。
)
测量各相间的电压
(V
0
)
和
PE
·相间的电压
(V)
后，请将其相比较。
•
V = V
0
、只有
1
相成
为
V = 0V
三角形接线、有
1
相接地
AC 290 V
以上时不能连接
•
V
0
/
√
3
时稳定
星形接线、有中性线接地
AC 290 V
以上时可连接
•
数值不稳定
无接地
(
接线方式不明
)
AC 290 V
以上时不能连接
例
1)
有接地的三角形接线
例
2)
无接地的星形接线
4X3C-807C
4X3C-808C
4X3C-809C
NPM-D
安装篇
1.1
设置准备
EJM1DC-MB-01I-00 Page 1-11
例
1)
AC 400 V
AC 200 V
时

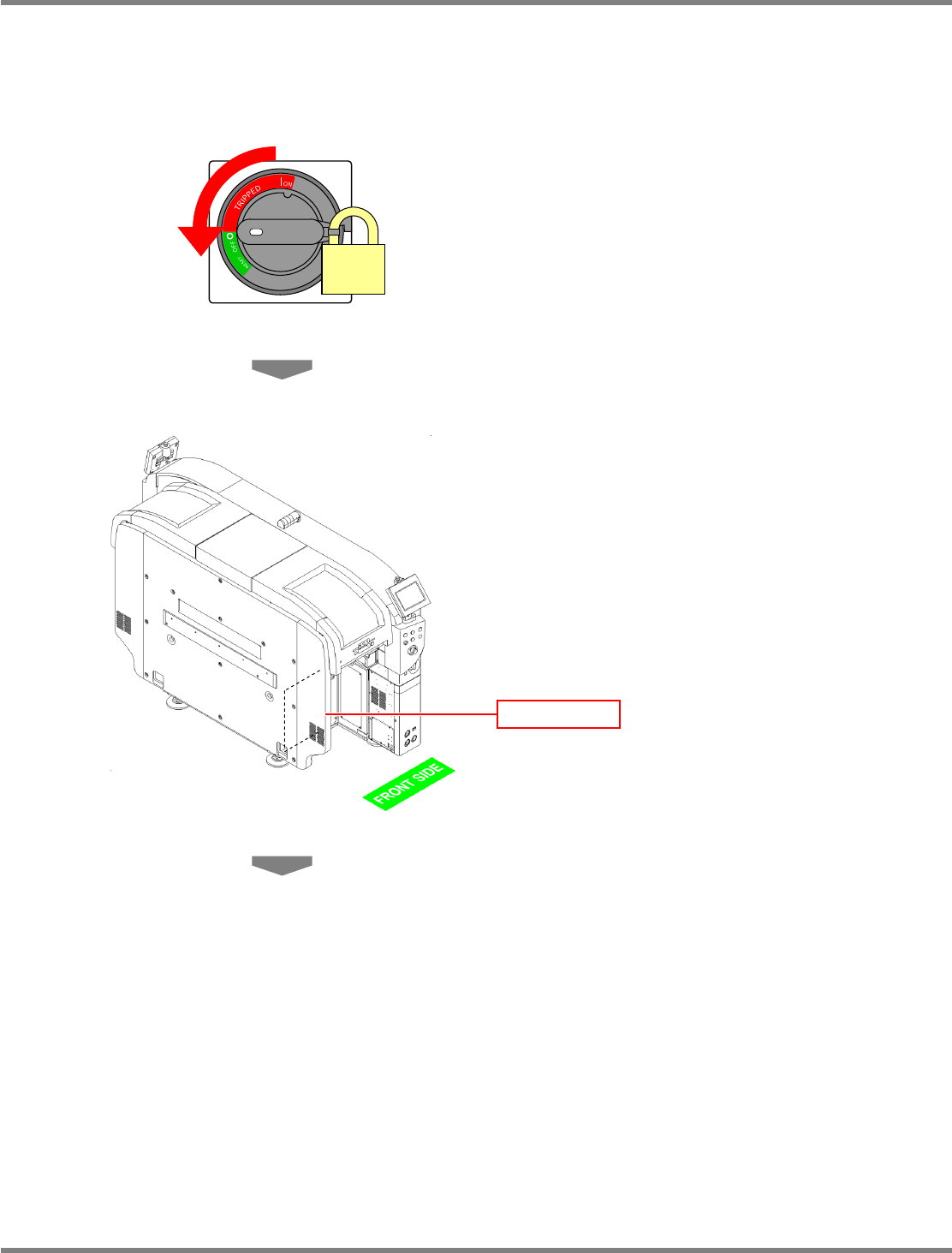

主电源开关的锁定、标记牌
1
将主电源开关置于
OFF
。
(
确认是否已处于
OFF
状态。
)
2
锁上主电源开关，并保管好钥匙。
3
确认工厂方面的供电电压。
4
卸下本机前面的盖。
EJM9B-AB01
盖
