GSGS SERIESSERIES无铅回流焊无铅回流焊

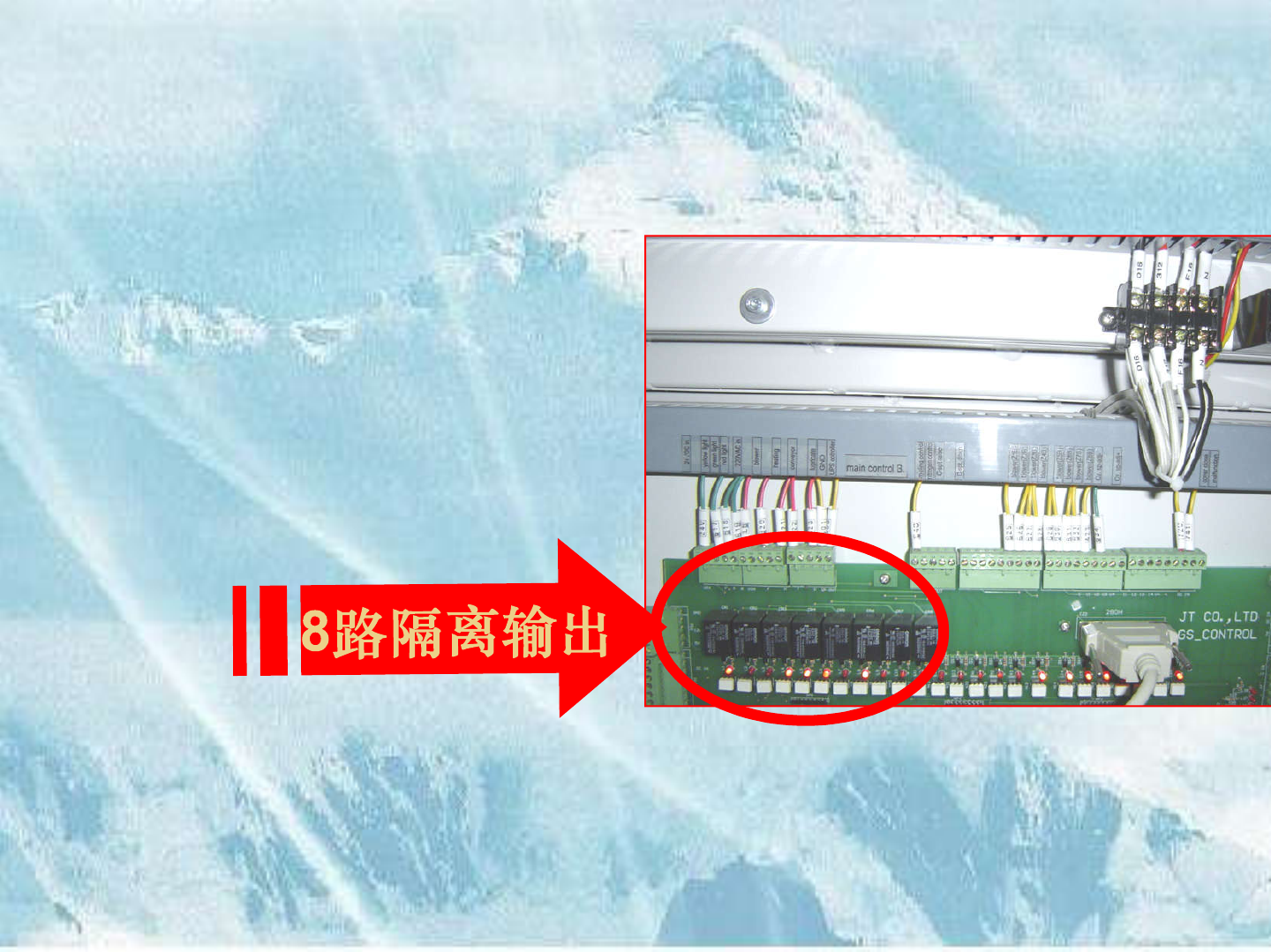

3．617-624由210控制卡控制（隔
离输出，由40C排线的1-8脚对应）。
由1-8号光耦（早期电源5V，后期
电源12V）控制1-8号12V继电器，
分别对应黄灯，绿灯，红灯，上层
风机和冷却及顶部风机，上层加热，
传输，滴油，UPS开关出。
2021/10/27 GS SERIES 9
GS SERIESGS SERIES无铅回流焊无铅回流焊
4．640，641，690，691由230
卡控制（隔离输出，由40C排线的
1-4脚对应）。由9-12号光耦分别
对应冷水机开，氮气开，中央支撑
上，中央支称下。若为十温区炉则
以上4个须整体后移2个通道（11-
14），9-10通道让给9，10下温区
加热风机。（设计上8个通道已预
留。）
2021/10/27 GS SERIES 10
留。）
GSGS SERIESSERIES无铅回流焊无铅回流焊
5．613-640由230控制卡控制（记
数/记时，由40C排线的9-16脚对
应）。其中614,616,638,640控制
下层加热，条件是须先打开加热风
机。若机器方向为左-右则控制7-
10区(7-8)，右-左则控制1-4(1-2)
区。
