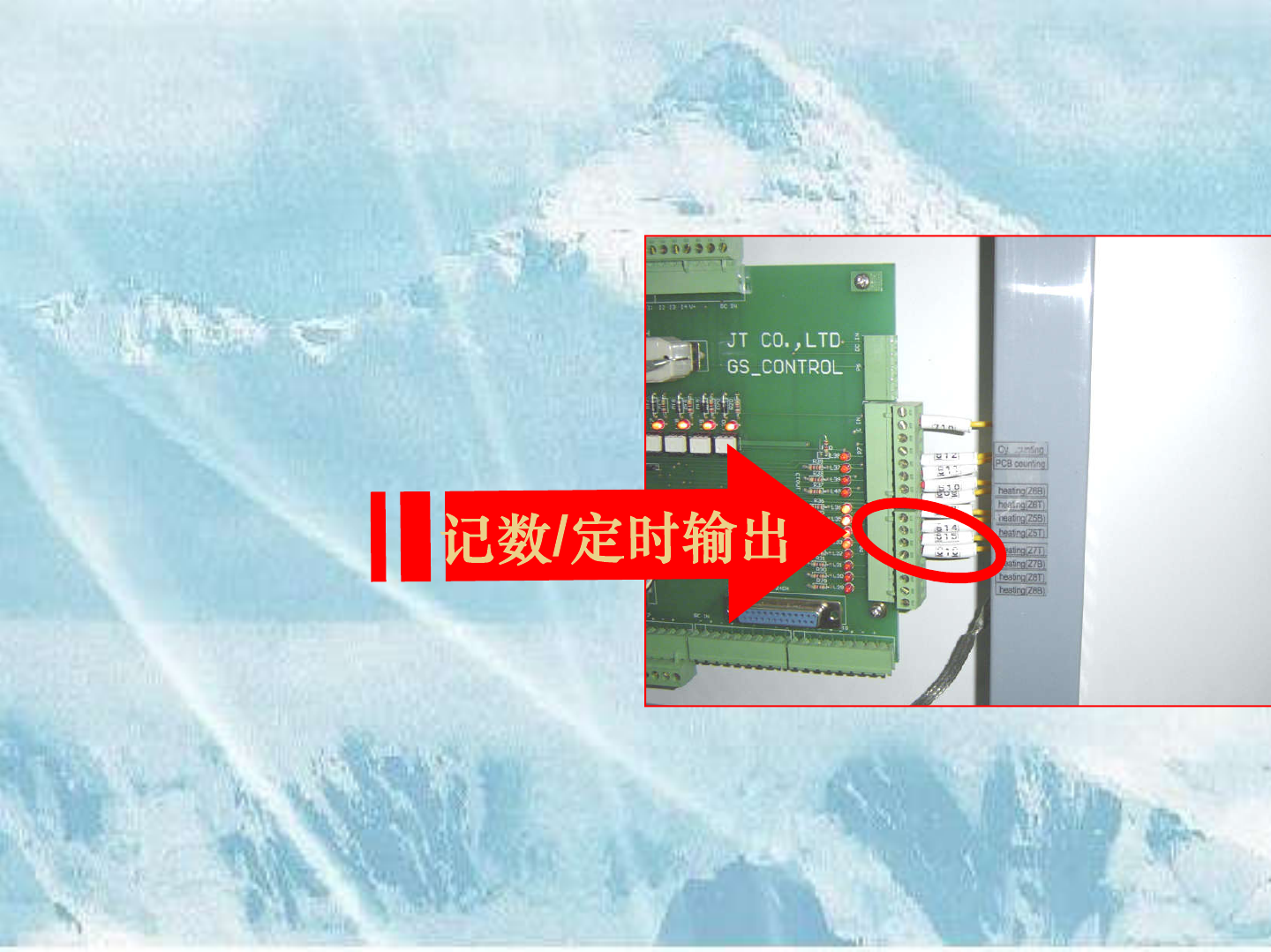

GS GS SERI ES SER IE S无铅回流焊 无铅回流焊  5．613-640由230控制卡控制（记 数 / 记 时 ， 由 4 0 C 排 线 的 9 - 1 6 脚 对 应） 。 其 中6 14 ,61 6 ,6 3 8 , 64 0 控制 下 层 加 热 ， 条 件 是 须 先 打 开 加 热 风 机 。 若 机 器 方 向 为 左 - 右 则 控 制 7 - 1 0 区 ( 7 - 8 ) ， 右 - 左 则 控 制…

100%1 / 16
GS SERIESGS SERIES无铅回流焊无铅回流焊
4．640，641，690，691由230
卡控制（隔离输出，由40C排线的
1-4脚对应）。由9-12号光耦分别
对应冷水机开，氮气开，中央支撑
上，中央支称下。若为十温区炉则
以上4个须整体后移2个通道（11-
14），9-10通道让给9，10下温区

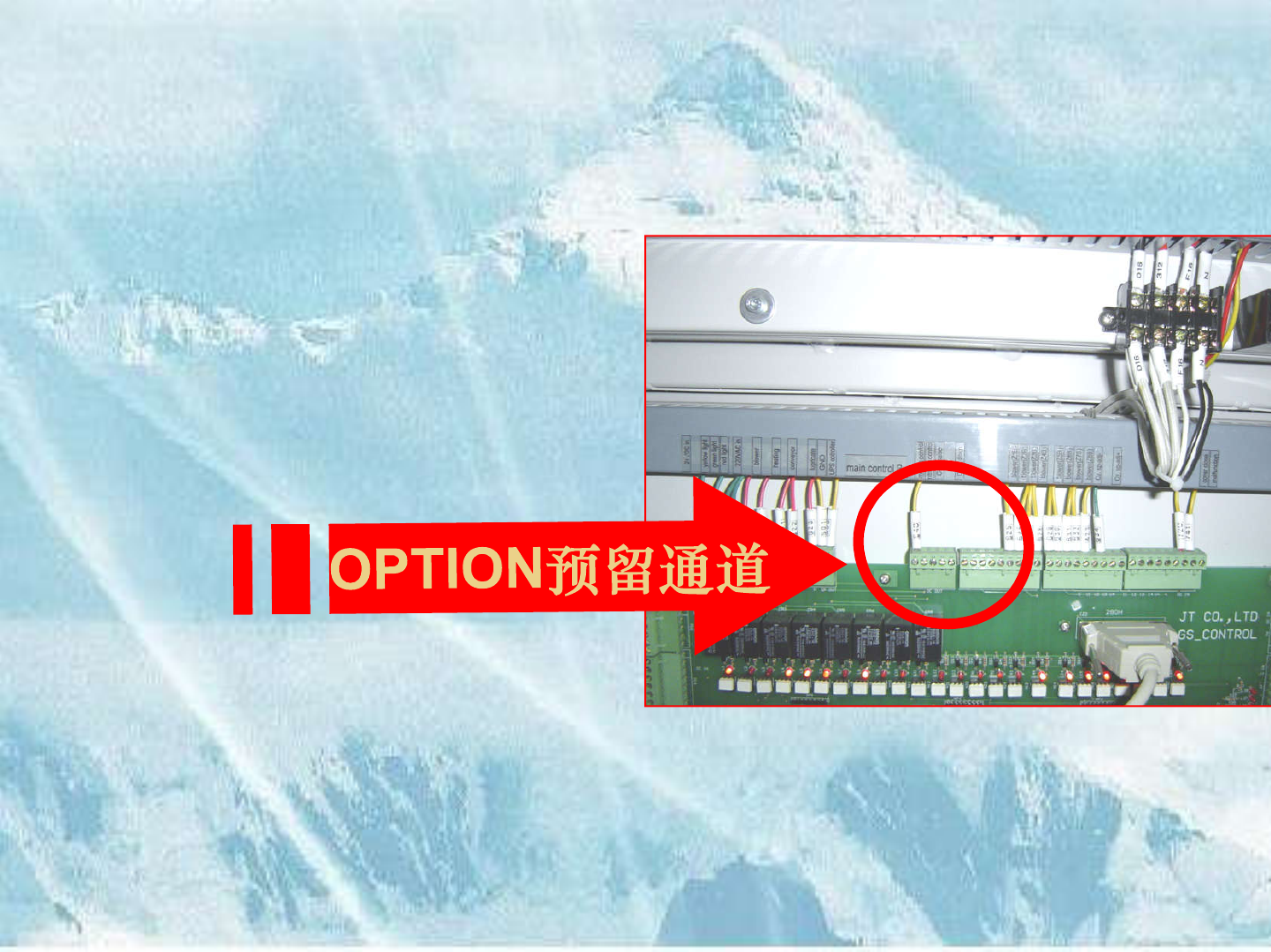

加热风机。（设计上8个通道已预
留。）
2021/10/27 GS SERIES 10
留。）
GSGS SERIESSERIES无铅回流焊无铅回流焊
5．613-640由230控制卡控制（记
数/记时，由40C排线的9-16脚对
应）。其中614,616,638,640控制
下层加热，条件是须先打开加热风
机。若机器方向为左-右则控制7-
10区(7-8)，右-左则控制1-4(1-2)
区。
2021/10/27 GS SERIES 11
GSGS SERIESSERIES无铅回流焊无铅回流焊
6．625-632由270卡控制（隔离输
出，，由40C排线的1-8脚对应）。
由光耦17-24对应控制1-8温区下层
风机。
