GS SER IE S GS SER IE S无铅回流焊 无铅回流焊 7 ． 7 0 9 ， 7 1 0 ， 7 2 0 ， 7 4 1 由 2 7 0 控 制 卡 控 制 （ 隔 离 输 入 ， 由 4 0 C 排 线 的 3 5 ， 3 6 ， 2 1 ， 2 2 脚 对 应 ） 。 对 应 PCB 记 数 ， 传 输 记 数 ， 炉 胆 关 闭，制冷故障。 2021/10/27 GS SER IES 13
GSGS SERIESSERIES无铅回流焊无铅回流焊

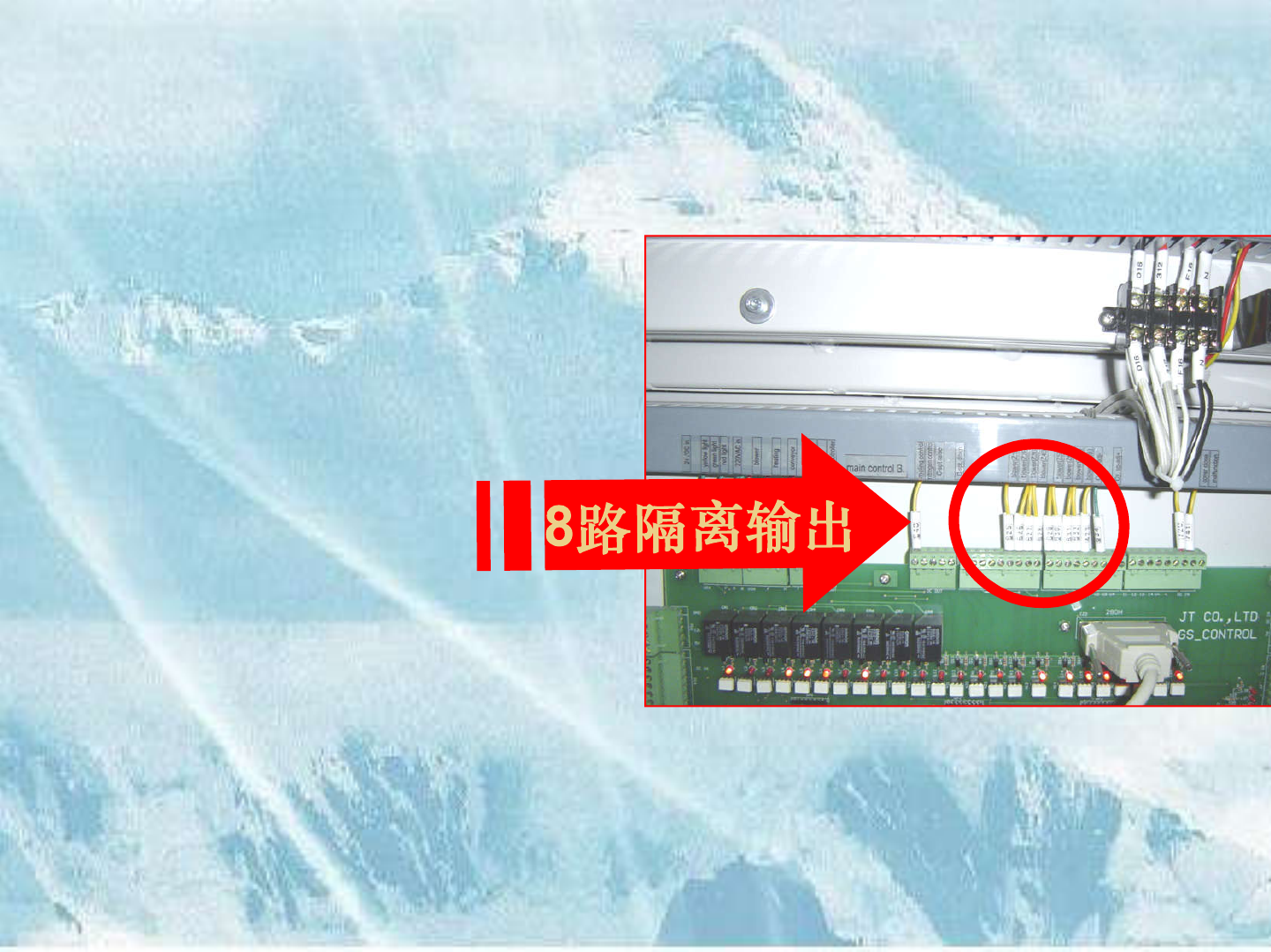

6．625-632由270卡控制（隔离输
出，，由40C排线的1-8脚对应）。
由光耦17-24对应控制1-8温区下层
风机。
2021/10/27 GS SERIES 12
GS SERIESGS SERIES无铅回流焊无铅回流焊

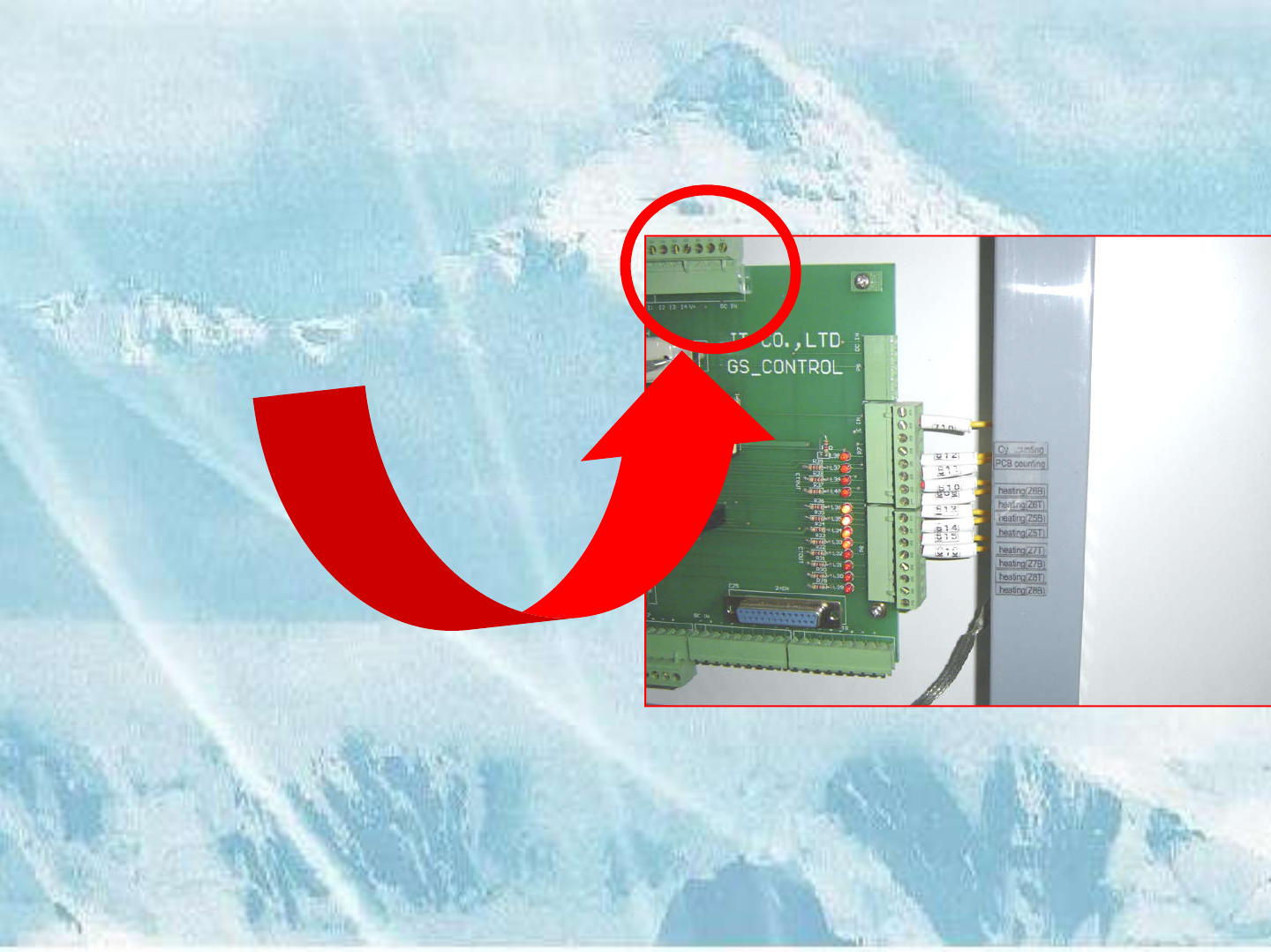

7．709，710，720，741由270
控制卡控制（隔离输入，由40C排
线的35，36，21，22脚对应）。
对应PCB记数，传输记数，炉胆关
闭，制冷故障。
2021/10/27 GS SERIES 13
GSGS SERIESSERIES无铅回流焊无铅回流焊
8．609-612由270控制卡控制（记
数/记时，由40C排线的9-12脚对
应）。其中610，612控制下层加
热，条件是须先打开加热风机，若
机器方向为左-右则控制5-6区，右-
左则控制3-4区。
2021/10/27 GS SERIES 14
