GSGS SERIESSERIES无铅回流焊无铅回流焊

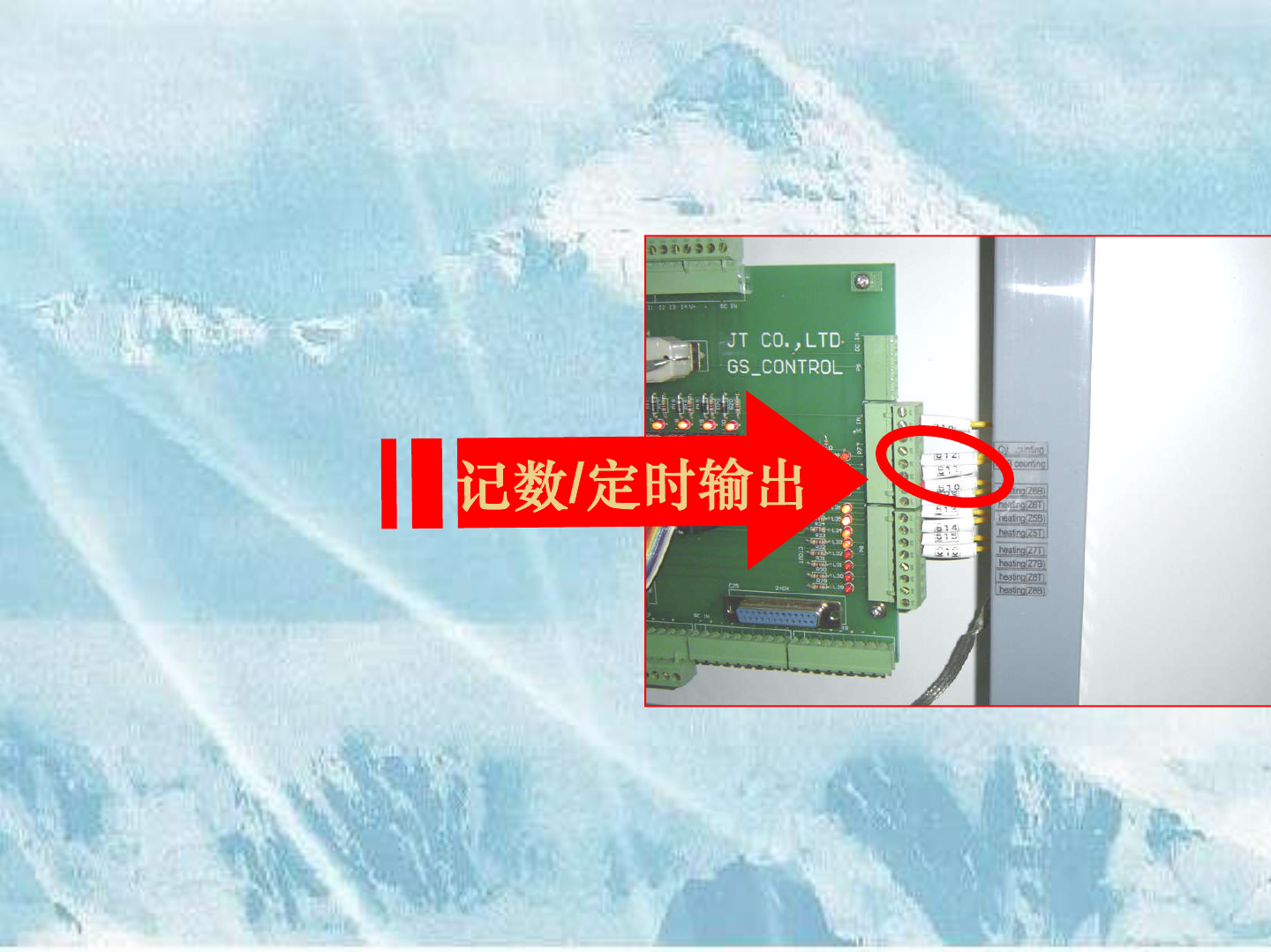

8．609-612由270控制卡控制（记
数/记时，由40C排线的9-12脚对
应）。其中610，612控制下层加
热，条件是须先打开加热风机，若
机器方向为左-右则控制5-6区，右-
左则控制3-4区。
2021/10/27 GS SERIES 14
GSGS SERIESSERIES无铅回流焊无铅回流焊
9．423，634由260卡控制，是速
度控制信号，对应25C缆线2，5脚。
2021/10/27 GS SERIES 15
0.1-2.5VDC输出
GS SERIESGS SERIES无铅回流焊无铅回流焊

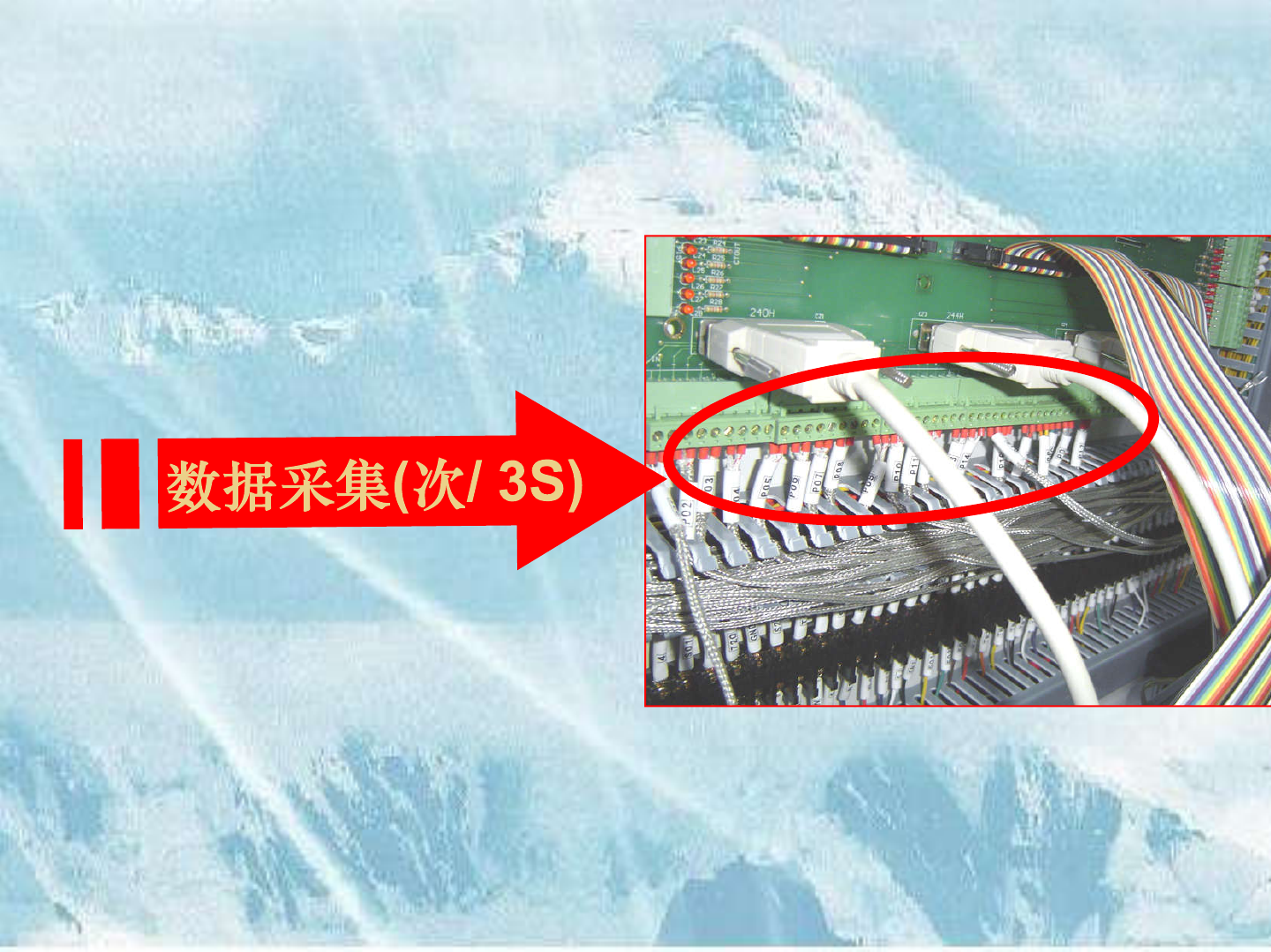

10．901-908是1-4区（或8-5区）
温度采集口，由240卡控制。
11．909-912是5-6区（或4-3区）
温度采集口，由244卡控制。
12．913-916是7-8区（或2-1区）
温度采集口，由244卡控制。
2021/10/27 GS SERIES 16
