GS SER IE S GS SER IE S无铅回流焊 无铅回流焊  2．701-708由210控制卡控制（隔 离 输 入 ， 由 4 0 C 排 线 的 2 1 - 2 8 脚 对 应 ） 。 分 别 对 应 掉 板 ， 掉 电 ， 风 机 限 流 ， 紧 急 停 止 ， 传 输 限 流 ， 启 动 ， 调宽限位1，调宽限位2。 2021/10/27 GS SER IES 8

100%1 / 16
GS SERIESGS SERIES无铅回流焊无铅回流焊
9.2.1.3 设备电气原理分析
1．601-608由210控制卡控制（记
数/定时，由40C排线的9-16脚对
应）。其中602，604，606，608
控制下层加热，条件是须先打开加
热风机。若机器方向为左-右则控制
1-4区，右-左则控制5-8区。
2021/10/27 GS SERIES 7
先开风机,后开
加热,可预防电
阻丝烧坏
GS SERIESGS SERIES无铅回流焊无铅回流焊

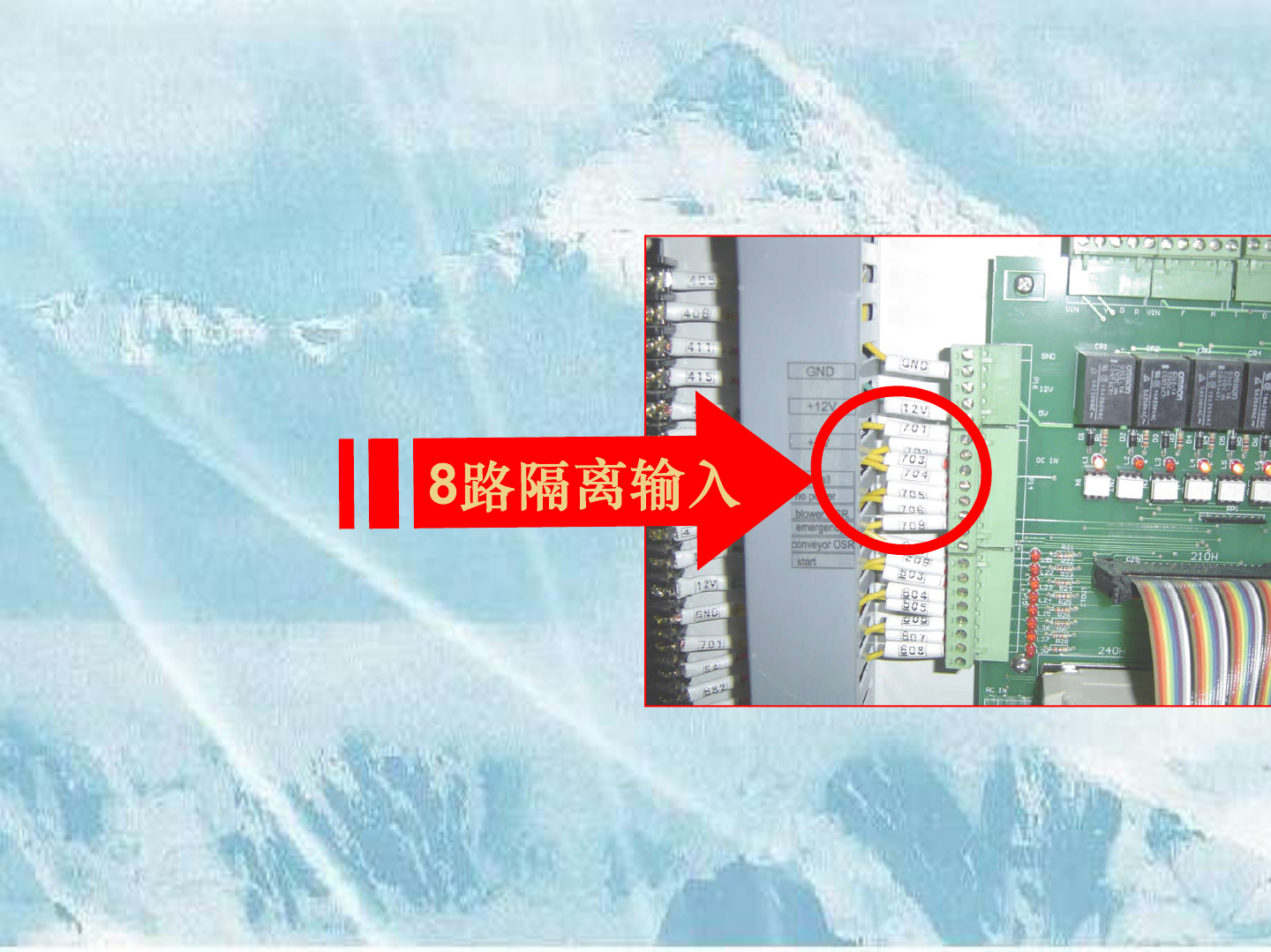

2．701-708由210控制卡控制（隔
离输入，由40C排线的21-28脚对
应）。分别对应掉板，掉电，风机
限流，紧急停止，传输限流，启动，
调宽限位1，调宽限位2。
2021/10/27 GS SERIES 8
GSGS SERIESSERIES无铅回流焊无铅回流焊
3．617-624由210控制卡控制（隔
离输出，由40C排线的1-8脚对应）。
由1-8号光耦（早期电源5V，后期
电源12V）控制1-8号12V继电器，
分别对应黄灯，绿灯，红灯，上层
风机和冷却及顶部风机，上层加热，
传输，滴油，UPS开关出。
2021/10/27 GS SERIES 9
