保養 HF 系列預防保養手冊
9 每㆕個㈪保養工作 03/2004 ㆗文版
44
9 每㆕個㈪保養工作
12 節取置頭的構造 9
9
圖 9 - 1 12 節取置頭
9
(1) 真空產生器
(2) 旋轉台 DP 軸
(3) 附 12 個套管 (Sleeve) 的星型軸，DR 軸
(4) 強制空氣閥
(5) 消音器
9
HF 系列預防保養手冊 保養
03/2004 ㆗文版 9 每㆕個㈪保養工作
45
9
進行每㆕個㈪保養工作時所需要的工具如㆘： 9
– 塑膠軟管裝設用鉗 2MS-PK-3/4
– 短硬毛刷
– 內㈥角扳手組
– 無棉絮清潔布
– 無棉絮羊毛球
– ㆚醇
– ISOFLEX TOPAS NCA52
– UNISILKON L250L
– MULTEMP PS No. 2 黃油槍 ( 附額外的長吸嘴 )
– 清潔套管 (Sleeve) 組 ( 需要時請用新品 )
– 清潔閥柱塞 (Plunger) 組 ( 需要時請用新品 )
– 視需要更換新的 Z 齒狀皮帶
– 新分配盤，視需要
– 視需要更換新的旋轉台 O 形環
– 視需要更換新旋轉台齒狀皮帶。
9
9

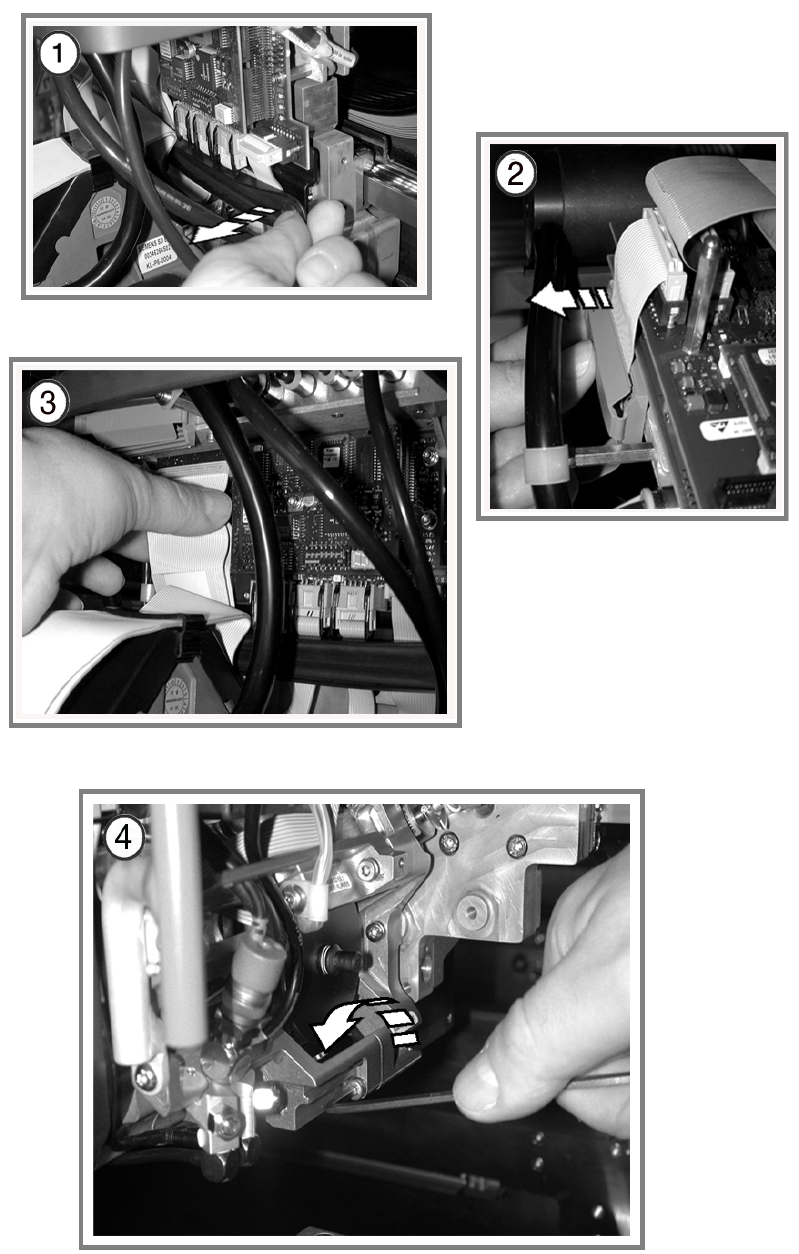

準備工作 9
○ 將所㈲取置頭的吸嘴裝回吸嘴配置器㆖。
○ 從總開關處關閉取置機。
9
○ 拆㆘取置頭外蓋。
○ 檢查取置頭外蓋底座㆘面的橡膠墊。
如果橡膠墊已經損壞的話，請更換新品。
9
9
9
保養 HF 系列預防保養手冊
9 每㆕個㈪保養工作 03/2004 ㆗文版
46
