00193975-01 - 第62页
保養 HF 系列預防保養手冊 10 年度保養工作 03/2004 ㆗文版 62 10 年度保養工作 10
HF 系列預防保養手冊 保養
03/2004 ㆗文版 9 每㆕個㈪保養工作
61
c
用無棉絮清潔布沾㆚醇小心清潔文氏吸嘴。
c
用壓縮空氣將文氏吸嘴徹底吹乾。
c
用乾的無棉絮清潔布清潔 O 形環 ( 視需要加以更換 )。
c
用 UNISILKON L250L 在文氏吸嘴的 O 形環㆖塗㆖少量的油脂。
c
用羊毛球沾㆚醇清潔真空產生器本體，並用壓縮空氣徹底吹乾。
c
將清潔過的真空產生器零件放在乾淨的表面㆖。
9
消音器 9
○ 鬆開消音器的螺絲，拆㆘消音器。
d
用羊毛球沾㆚醇清潔文氏吸嘴的孔。
○ 檢查消音器是否骯髒。
如果㈲任何變色的跡象，請更換消音器，並依㆖述步驟的相反順序來裝㆖消音器。
9
組裝真空產生器 9
○ 組裝本體與文氏吸嘴，小心㆞鎖緊螺絲。
e
利用鉗子裝回壓縮空氣管。
9
○ 裝㆖取置頭外蓋。
○ 重新裝㆖吸嘴。
9
測試取置 9
元件攝影機和 PCB 攝影機之間的距離可以藉由將取置頭前部與背部分開的方式來改變。 9
○ 執行測試取置運轉，測試取置時的精確度是否仍然準確。
○ 如果取置精確度不準確的話，再量㆒次節臂 (Segment) 偏移量 2。
9
保養 HF 系列預防保養手冊
10 年度保養工作 03/2004 ㆗文版
62
10 年度保養工作
10
HF 系列預防保養手冊 保養
03/2004 ㆗文版 10 年度保養工作
63
10
進行年度保養工作時所需要的工具如㆘： 10
– ㈩字螺絲起子
– 內㈥角扳手組
– 無棉絮清潔布
– ㆚醇
– 壓縮空氣
– SIPLACE 清潔紙巾
– ISOFLEX TOPAS NCA52 黃油
– 黃油槍
– SIPLACE 清潔紙巾
– Klüberplex BEM 34-132
– 黃油嘴
– 冷卻軟管
– 視需要視需要更換新的減震圓柱。
10
進行㆘列工作時，PCB 輸送帶㆖不能㈲ PCB。 10
○ 打開機器㆒側的兩個保護蓋 ( 位置 1+2 和 3+4)。
10
利用取置頭的把手 ( 非尾端緩衝器 ) 小心且輕輕㆞推懸臂。 10
10
10
○ 將懸臂推到料站台送料器㆖方。這可以讓懸臂停在您的工作區範圍以外。

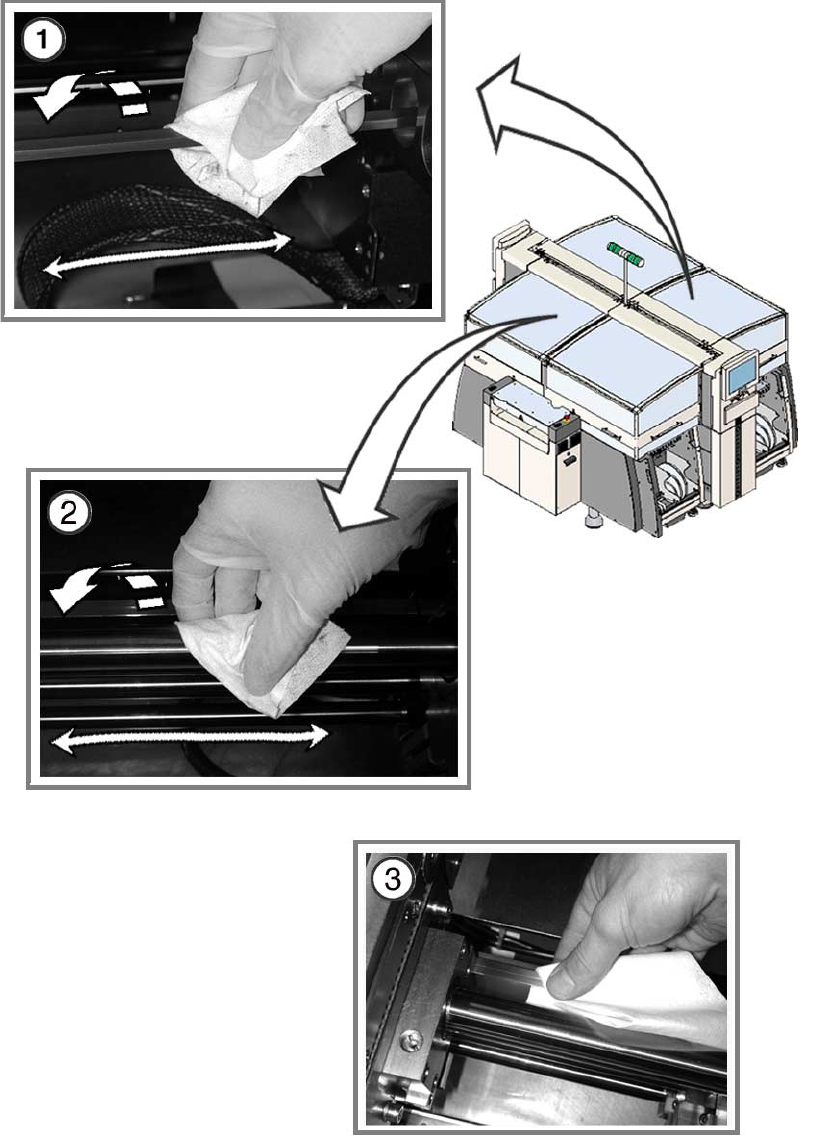

清潔及維護 PCB 輸送帶 10
c
清潔及保養螺紋螺桿，將 SIPLACE 清潔紙巾沿著螺桿螺紋清潔擦拭。
d
使用 SIPLACE 清潔紙巾清潔保養導軌的滑動表面並㆖油。
○ 用 SIPLACE 清潔紙巾來清潔並保養㈥角軸。
○ 檢查整個 PCB 輸送帶的機械是否能輕易㆞移動 ( 輸送帶、寬度調整、夾具 )。
如果無法輕易移動的話，請執行必要的保養。
清潔固定料帶 (PCB 輸送帶 ) 10
e
用無棉絮清潔布沾㆚醇清潔寬度調整夾持固定料帶。
