保養 HF 系列預防保養手冊 10 年度保養工作 03/2004 ㆗文版 74 10
HF 系列預防保養手冊 保養
03/2004 ㆗文版 10 年度保養工作
73
安裝雙取置頭 (Twinhead) 10
10
c
首先安裝雙取置頭(Twinhead)的內模組(模組1)的㆕個螺絲(如此較容易鎖㆖螺絲)。確定這些螺絲
長度是正確的。
10
○ 在將外模組 ( 模組 2) 裝㆖取置頭之前，請先將螺絲插入兩個模組之間的孔㆗。
○ 和安裝內模組的方法㆒樣，將外模組的螺絲鎖緊。
d
將這些軟管插㆖，並插入盲塞。
e
接㆖排氣軟管。
10
○ 校正雙取置頭 (Twinhead)。
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
保養 HF 系列預防保養手冊
10 年度保養工作 03/2004 ㆗文版
74
10
HF 系列預防保養手冊 保養
03/2004 ㆗文版 10 年度保養工作
75

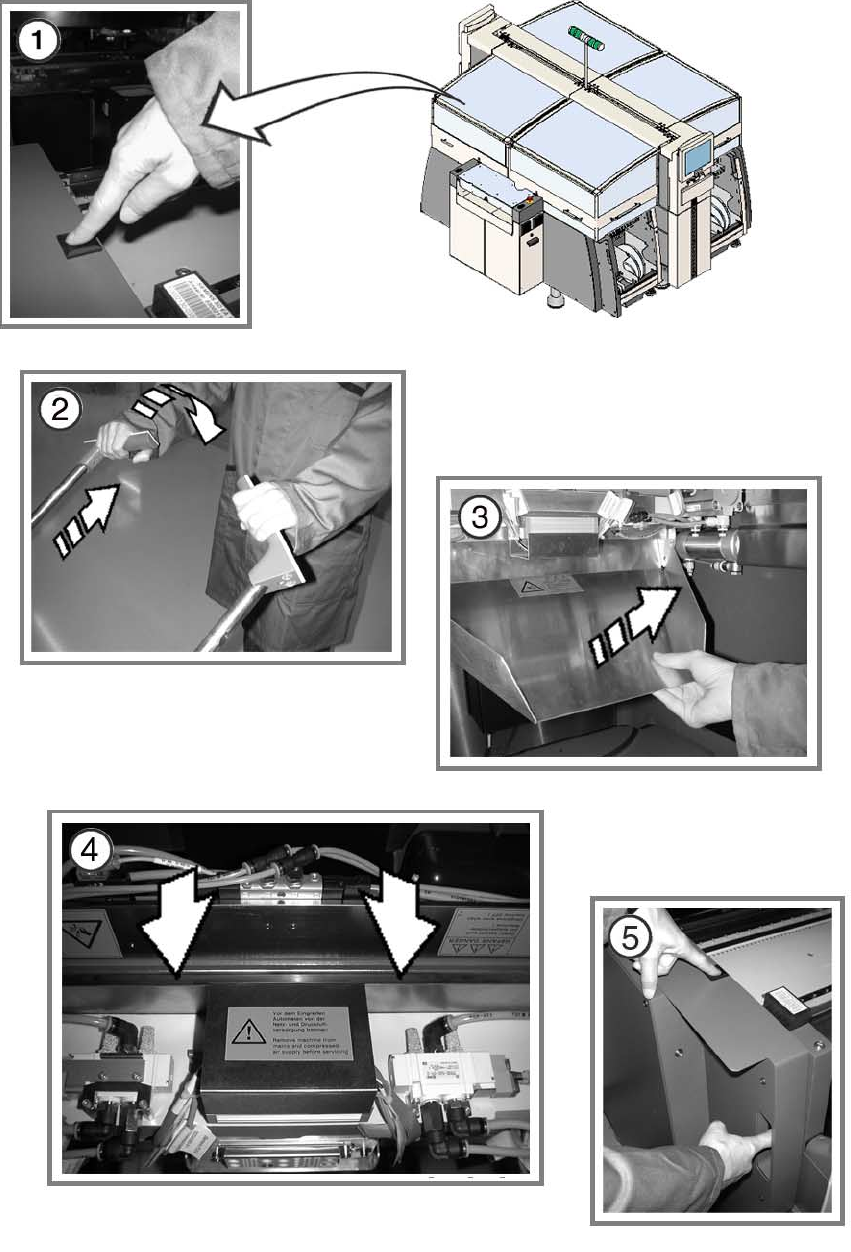

檢查料帶切割器 10
分離料站台車： 10
10
利用取置頭的把手 ( 非尾端緩衝器 ) 小心且輕輕㆞推懸臂。 10
10
○ 將懸臂推到取置區㆖方。這可以讓懸臂停在您的工作區範圍以外。
c
按㆘料站台車升降機構的兩個閥釋放裝置。
持續按住，直到料站台鬆開為止。
d
拉出料站台車的把手並將它轉到㆒側。
○ 解開料站台車與取置系統之間的靠接。
○ 在每個位置重複執行這些工作。
○ 從總開關處關閉取置機。
e
拆㆘廢料帶滑槽。
10
10
請勿觸摸切割刀具。只要目測即可。 10
10
f
檢查切割刀具是否能正確切割。
如果切割表面出現任何不規則形狀的話，請更換切割刀具。
連絡您的 SIPLACE ㆞區服務㆗心。
○ 安裝廢料帶滑槽。
○ 在每個位置重複執行這些工作。
○ 從總開關處開啟取置機。
10
每個元件準備工作站隨時都要㈲㆒位㆟員在場。
這是為了確保操作㆟員及第㆓㆟的安全。
拉料站台車時需要兩手㆒起操作，所以只㈲㆒㆟可以確實受到保護，避免發生可能的危險。 10
g
再次將料站台車放回取置機㆗。
同時按㆘兩個按鈕來㆖鎖 ( 需併用雙手 )。
○ 在每個位置重複執行這些工作。
