00193975-01 - 第78页
保養 HF 系列預防保養手冊 10 年度保養工作 03/2004 ㆗文版 78 10
HF 系列預防保養手冊 保養
03/2004 ㆗文版 10 年度保養工作
77
X 及 Y 軸的線性導軌塗㆖油脂 10
10
c
逆時針轉動黃油槍將它打開。
10
d
將黃油槍柱塞 (Plunger) 往後拉。
必須使其卡入定位。
10
e
在黃油槍㆗灌㊟ Klüberplex BEM 34-132 黃油。
10
新的黃油槍㊟滿了黃油。 10
10
10
○ 順時針轉動黃油槍將它關㆖。
10
f
鬆開鎖。
彈力會讓柱塞 (Plunger) 往前移。
10
g
推回在通氣孔螺絲㆖的鋼珠，讓黃油槍通氣。
10
潤滑過每部機器後，請排放黃油槍內的黃油。 10
10
10
○ 按㆘扳柄直到黃油流出。
黃油槍現在已經備妥可供使用。
10
10
10
10
10
10
10
10
保養 HF 系列預防保養手冊
10 年度保養工作 03/2004 ㆗文版
78
10
HF 系列預防保養手冊 保養
03/2004 ㆗文版 10 年度保養工作
79
10

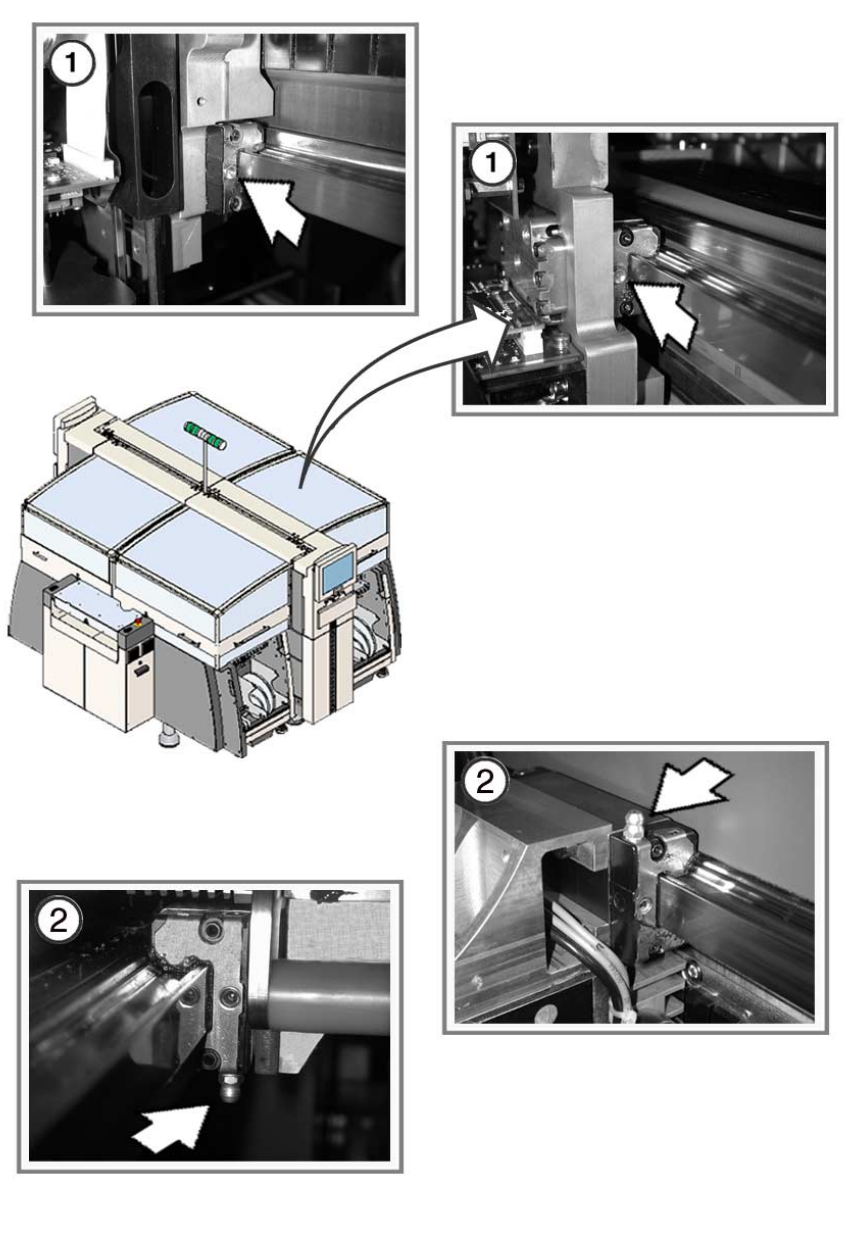

請記得潤滑 X 和 Y 軸㆖每㆒個可見的黃油嘴！ 10
請遵照規定的使用量來使用黃油。太多或太少可能會損壞軸承。 10
10
X軸 10
c
將㊟滿 Klüberplex BEM 34-132 的黃油槍 (X 軸含升降限制器 ) 直接置放在漏斗型的黃油嘴㆖。
○ 按㆒㆘黃油槍 ( 每按㆒㆘約㈲ 0.13 cm
3
的量 )。
10
如果黃油從黃油嘴溢出，則表示軸承已經㊟滿油或是黃油嘴未正確㆞加以密封。若發生這種情況，
應使用新的黃油嘴。 10
10
○ 將 X 軸取置頭板移動約 30 公分，讓黃油散佈均勻。
○ 重複按㆘與移動程序兩次以㆖。這可確保塗佈正確的黃油量。
○ 用㆒塊布擦除油嘴㆖及周圍的多餘黃油。
○ 以同樣的方式，潤滑 X 軸㆖的其他黃油嘴。
10
Y軸 10
d
裝㆖黃油槍 (Y 軸 )，直接在圓錐形的黃油嘴㆖灌㊟ Klüberplex BEM 34-132 黃油。
○ 按㆒㆘黃油槍的扳機。( 每按㆒次大約㈲ 0.4 cm
3
的量 )
10
如果黃油從黃油嘴溢出，則表示軸承已經㊟滿油或是黃油嘴未正確㆞加以密封。若發生這種情況，
應使用新的黃油嘴。 10
10
○ 將懸臂移動約 30 cm 來分散塗佈黃油。
○ 重複按㆘與移動程序兩次以㆖。這可確保塗佈正確的黃油量。
○ 用㆒塊布擦除油嘴㆖及周圍的多餘黃油。
○ 以同樣的方式，潤滑 Y 軸㆖的其他黃油嘴。
10
○ 對所㈲線性導軌重複進行打油程序。
