NXTII 系统手册.pdf - 第228页

5. 换线 QD142-05 210 NXT II 系统手册 c. 请放下杠杆解除板的锁定，就这样插入料盘箱。 d. 请滑动料盘箱挡块。料盘箱被锁定。 4. 请确认料盘箱内所安装的各料盘的种类是否正确。 a. 请确认 LED 闪烁着的料槽的料盘元件，如果正确请按下操作面板的 OK 按钮。 b. 请一边查看操作画面，一边对需要料盘的所有的料槽重复进行 a. 项。

QD142-05 5. 换线

NXT II 系统手册 209

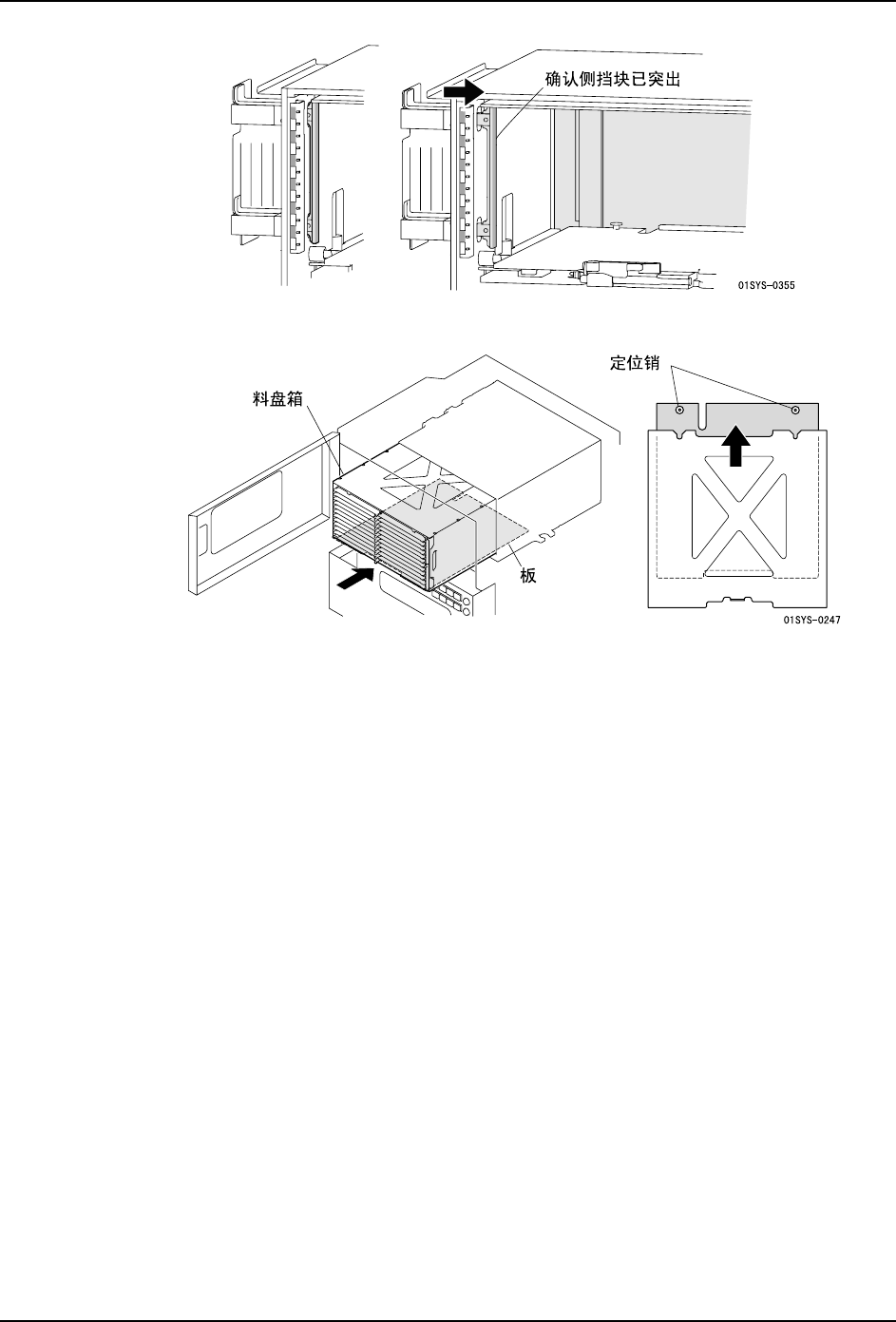

b. 将料盘箱放置在板上，然后挪到后方。通过定位销，料盘箱被安装在所定的位置上。

5. 换线 QD142-05

210 NXT II 系统手册

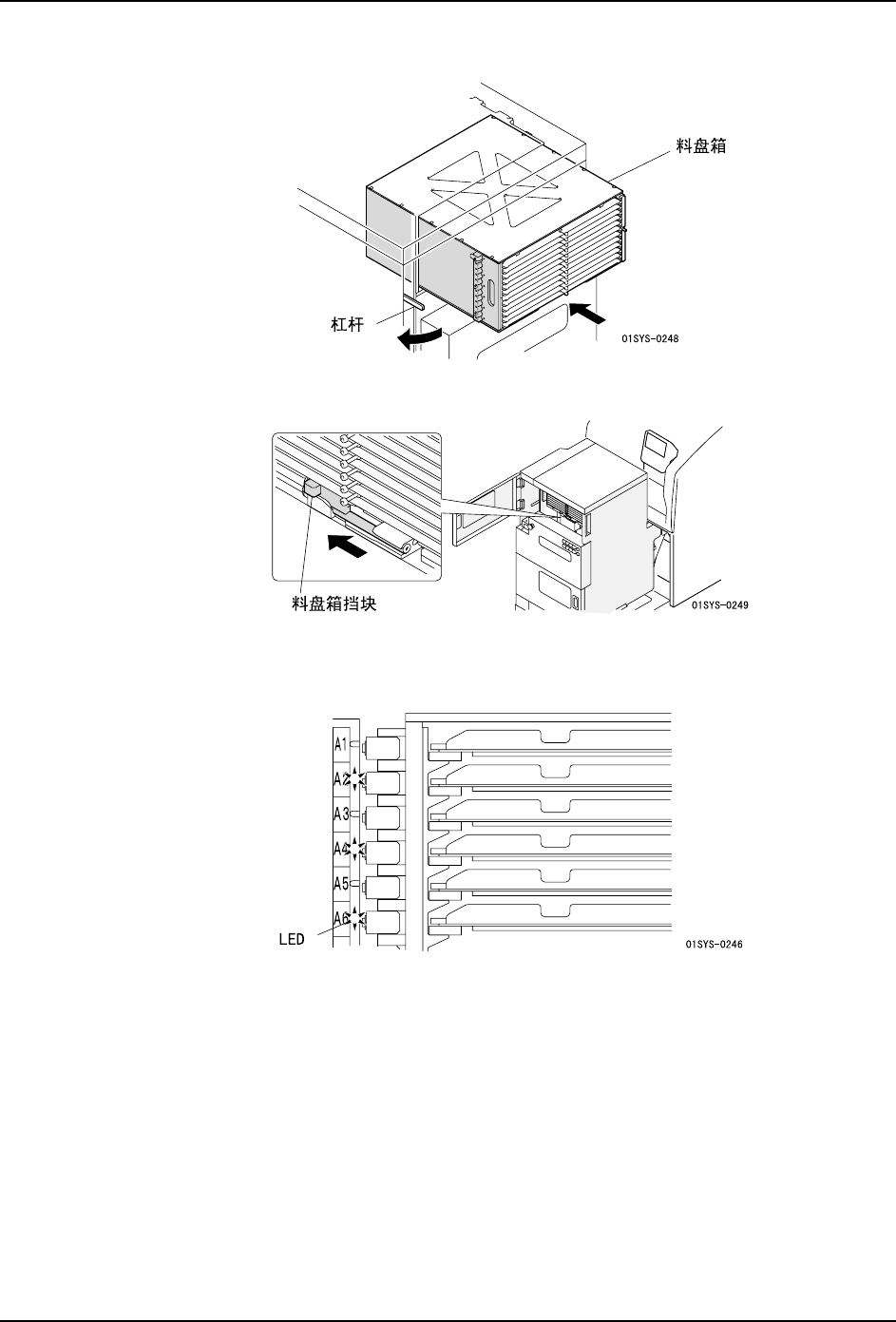

c. 请放下杠杆解除板的锁定，就这样插入料盘箱。

d. 请滑动料盘箱挡块。料盘箱被锁定。

4. 请确认料盘箱内所安装的各料盘的种类是否正确。

a. 请确认 LED 闪烁着的料槽的料盘元件，如果正确请按下操作面板的 OK 按钮。

b. 请一边查看操作画面，一边对需要料盘的所有的料槽重复进行 a. 项。

QD142-05 5. 换线

NXT II 系统手册 211

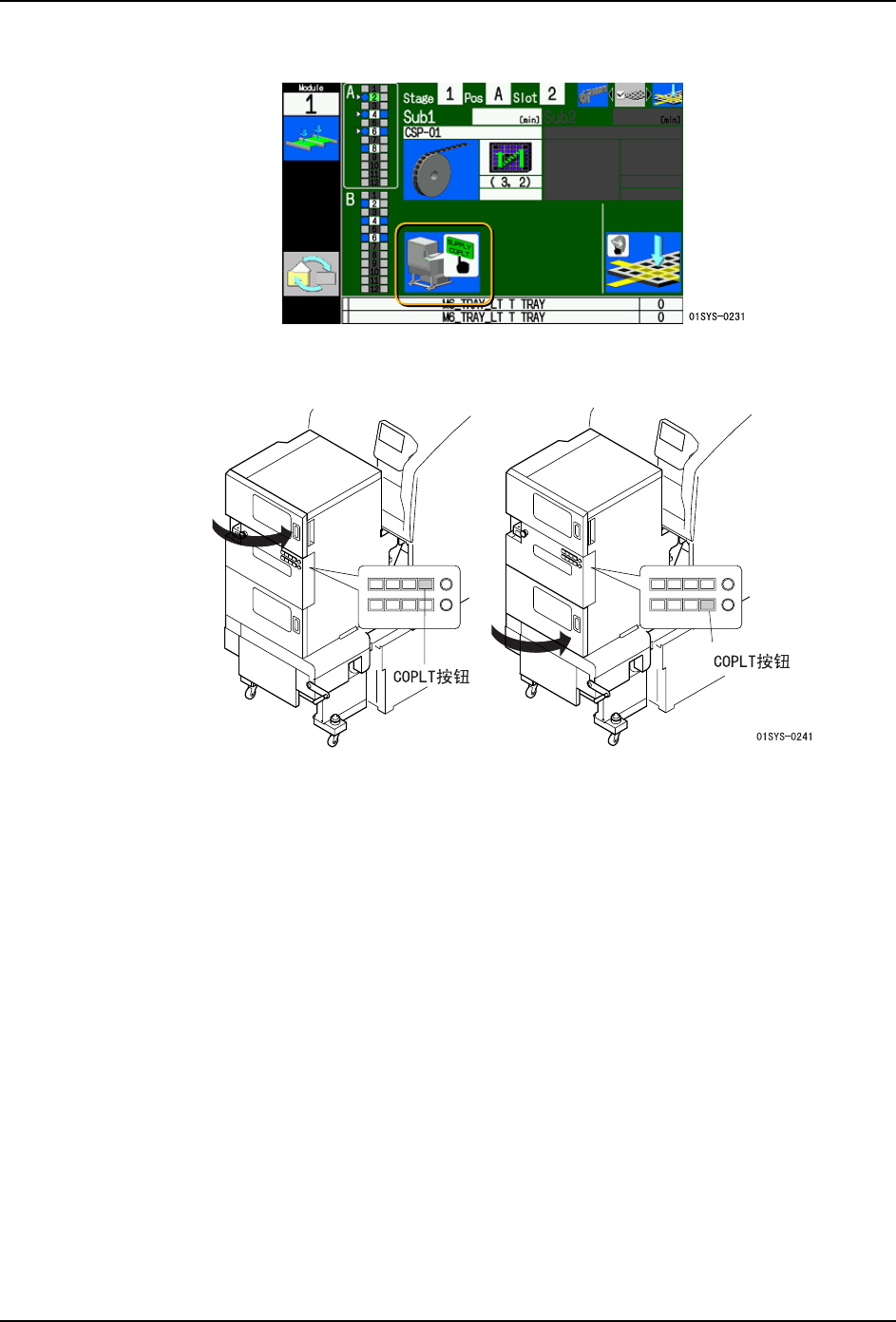

c. 当完成所有的确认后，就会显示 COMPLETE 按钮按下的向导画面。

5. 请关闭正门，按下 COMPLETE 按钮。更换另一个料盘箱时，请重复进行至今为止的同样操

作。
