- 13 - 7. COVER COMPONENTS (1) カバー関係 (1) 5 6 4 34 37 47 55 36 37 38 39 41 40 37 45 29 32 30 53 51 52 54 56 62 57 58 59 58 43 33 34 50 55 44 88 88 88 86 86 86 86 25 3 73 48 49 35 31 27 27 27 28 28 28 26 24 60 22 B B 61 65…
- 12 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00410 COVER STUD ASSY
カバースタッド組
1
2 400-01510 COVER STUD RL
カバースタッド ＲＬ
(4)
3 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
4 400-01515 COVER STUD YS
カバースタッド ＹＳ
(6)
5 400-01516 COVER STUD YR
カバースタッド ＹＲ
(2)
6 400-69574 CARRY BASE ASM
キャリーベース組
1
7 400-69207 BASE COVER SEALING F
ベースカバーシーリング Ｆ
(1)
8 400-46595 CARRY PCB BRACKET
キャリー ＰＣＢ ブラケット
(1)
9 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
10 400-01947 CARRY PCB ASM.
キャリー基板組
(1)
11 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(1)
12 HM-0013200-00 MOTOR DRIVER
モータドライバ
(3)
13 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(5)
14 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
15 400-58554 PCB BRACKET
ＰＣＢ ブラケット
(1)
16 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(6)
17 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(3)
18 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
19 400-18815 BASE COVER SEALING R (C)
ベースカバーシーリング Ｒ（Ｃ）
1
20 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
21 400-69209 RELAY PCB COVER
リレー基板カバー
1
22 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
23 400-69208 RELAY PCB BASE PLATE
リレー基板ベースプレート
1
24 400-01964 CARRY SENSOR RELAY PCB ASM.
キャリーセンサリレー基板組
2
25 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
26 400-00533 ADJUST PLATE(L)
アジャストプレート（Ｌ）
1
27 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
28 HX-0029400-00 FIXED BASE
固定ベース
5
29 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
5
30 HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ
2
31 HX-0029400-00 FIXED BASE
固定ベース
2
32 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
33 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
4
34 400-45554 INSULATION TAPE
絶縁テープ
2
35 TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ ＝１０．３ Ｌ ＝４
2
- 13 -

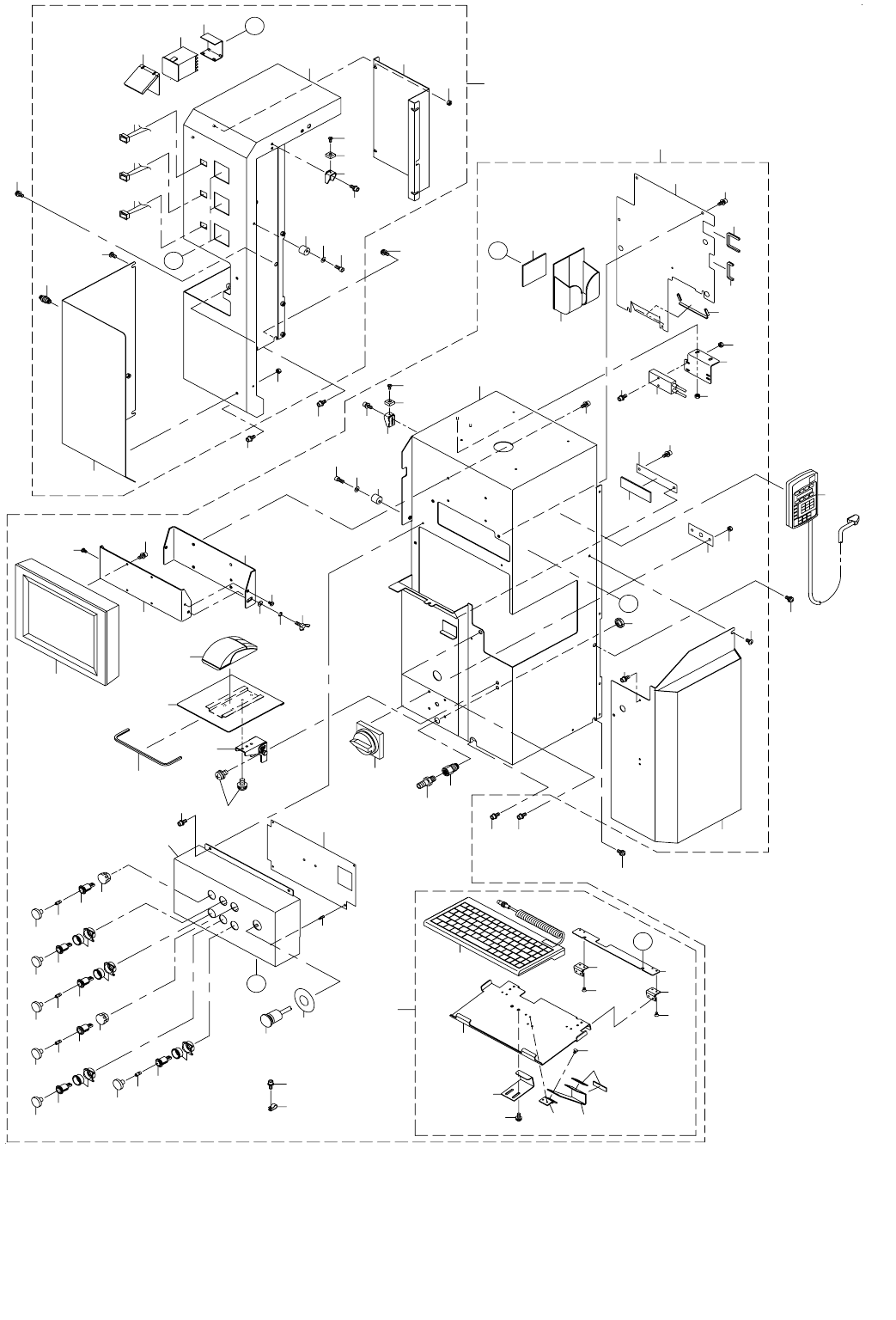

7. COVER COMPONENTS (1)
カバー関係 (1)
5
6
4
34
37
47
55
36
37
38
39
41
40
37
45
29
32
30
53
51
52
54
56
62
57
58
59
58
43
33
34
50
55
44
88
88
88
86
86
86
86
25
3
73
48
49
35
31
27
27
27
28
28
28
26
24
60
22
B
B
61
65
67
63
64
70
69
66
63
68
68
71
63
68
70
64
63
69
63
68
69
63
66
67
14
46
74
87
21
7
8
2
C
C
19
20
12
13
10
11
9
15
17
16
18
72
38
42
56
88
37
23
55
1
75
76
77
37
80
82
84
83
81
79
A
A
78
85
- 14 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-69511 COVER FUL(ST)ASM
カバー ＦＵＬ（ＳＴ）組
1
2 400-70463 TEMPERATURE ADJUSTMENT UNIT IN PARAMETER パラメータ入り温度調節器 (3)
3 400-69178 COVER FUL
カバー ＦＵＬ
(1)
4 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
5 400-49671 COVER CUSHIONR
カバークッション
(1)
6 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
7 HD-0026100-10 SENSOR 温調器端子カバー (3)
8 HD-0017600-30 TEMP. HARD COVER
温調器ハードカバー
(3)
9 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
10 SM-6042002-TN BOLT
六角穴ボルト
(1)
11 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
12 400-69197 TEMP CTL COVER 温調カバー (1)
13 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
14 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
15 400-69190 PULLEY COVER L
プーリーカバー Ｌ
(1)
16 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(2)
17 NM-6040001-SC NUT M4 六角ナット Ｍ ４ (2)
18 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
19 400-68871 C TEMP CTL SW CBL ASM
Ｃ 温調スイッチケーブル組
(1)
20 400-68872 R TEMP CTL SW CBL ASM
Ｒ 温調スイッチケーブル組
(1)
21 400-68870 L TEMP CTL SW CBL ASM
Ｌ 温調スイッチケーブル組
(1)
22 400-69512 COVER FUR(ST)ASM カバー ＦＵＲ（ＳＴ）組 1
23 400-50352 KEY BOARD BR ASM
キーボード ＢＲ 組
(1)
24 400-01440 KB CLAMP
ＫＢ クランプ
(1)
25 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
26 400-01441 KB STAND
ＫＢ スタンド
(1)
27 E1349-721-000 KEYBOARD HINGE キーボードヒンジ (3)
28 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(12)
29 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
30 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
(1)
31 400-46604 KB SUPPORT
ＫＢ サポート
(1)
32 400-46603 KB BRACKET ＫＢ ブラケット (1)
33 HX-0015000-0D CABLE CLIP
ケーブル クリップ
(1)
34 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
35 400-69196 SWITCH PANEL
スイッチパネル
(1)
36 400-01437 LCD BRACKET R
ＬＣＤ ブラケット Ｒ
(1)
37 SL-6041092-TN SCREW
座金付き六角穴ボルト
(15)
38 SD-0640246-SP HINGE SCREW D=6.35 H=2.4 段ねじ Ｄ ＝６．３５ Ｈ ＝２．４ (2)
39 161-87007 WING BOLT
蝶ボルト
(1)
40 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(1)
41 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(1)
42 400-01438 CABLE GUIDE(OPERATION PANEL)
ケーブルガイド（オペパネ）
(1)
43 HX-0035400-0H SPACER スペーサ (6)
44 400-01445 CABLE GUIDE RUBBER
ケーブルガイドゴム（オペパネ）
(1)
45 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
46 400-49671 COVER CUSHIONR
カバークッション
(1)
47 400-01470 PWB COVER
ＰＷＢ カバー
(1)
48 E1316-725-000 HANDLE PLATE ハンドルプレート (1)
49 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
50 400-01436 LCD BRACKET F
ＬＣＤ ブラケット Ｆ
(1)
51 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
52 SM-6042002-TN BOLT
六角穴ボルト
(1)
53 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３Ｘ９Ｘ０．８ (1)
54 400-01453 SAFETY SWITCH BRACKET
セイフティスイッチブラケット
(1)
55 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.2)
56 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
57 SL-6041642-TN SCREW
座金付き六角穴ボルト
(2)
58 PJ-3010651-06 KNIFE UNION メスユニオン (1)
59 E2904-700-000 SOCKET
ソケット
(1)
60 400-01953 OPERATION PCB ASM.
オペレーション基板組
(1)
61 400-02205 F-EMG SWITCH CABLE ASM
Ｆ エマージェンシーケーブル組
(1)
62 400-02254 COVER OPEN SWITCH CABLE ASM
カバーオープン ＳＷ
(1)
63 HA-0053400-20 SWITCH ACTUATOR スイッチアクチュエータ (6)
64 HA-0053400-60 LED YELLOW
ＬＥＤ 黄
(2)
65 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
(1)
66 HA-0053400-6B LED GREEN
ＬＥＤ 緑
(2)
67 HA-0053400-4A BEZEL
ベゼル（カバー付き）
(2)
68 HA-0055200-30 BEZEL ベゼル (4)
69 HA-0055200-1B LENSE GREEN
レンズ 緑
(3)
70 HA-0055200-1A LENSE YELLOW
レンズ 黄
(2)
71 HA-0055200-10 LENSE RED
レンズ 赤
(1)
72 400-25669 LCD DSP
ＬＣＤ ディスプレイ（パネルリンク）
(1)
73 400-69180 COVER FUR カバー ＦＵＲ (1)
74 SM-4030601-SC SCREW M3 X 6 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ (1)
75 400-69191 PULLEY COVER R
プーリーカバー Ｒ
(1)
76 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(1)
77 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
78 HA-0053800-00 SWITCH
メインスイッチ
(1)
79 400-80173 OPTICAL SCROLL MOUSE 光学式スクロールマウス (1)
80 400-46619 MOUSE HINGE
マウスヒンジ
(1)
81 400-46605 MOUSE PLATE
マウスプレート
(1)
82 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
83 400-46637 MOUSE POCKET
マウスポケット
(1)
84 E2506-716-000 MOP MAGNET ＭＯＰ マグネット (1)
85 HX-0036700-0A BUSH
ブッシュ
(0.5)
86 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
4
87 E9649-729-000 HOD ASM.
ＨＯＤ 組
1
88 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
