- 28 -

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 400-69164 X FRAME END L

ＸフレームエンドＬ

1

2 HX-0029400-00 FIXED BASE 固定ベース 1

3 SM-4030601-SC SCREW M3 X 6

なべ小ねじＭ３Ｘ０．５Ｌ＝６

1

4 SL-6064092-TN SCREW

座金付き六角穴ボルトＭ６Ｌ＝４０

4

5 SL-6053092-TN SCREW

座金付き六角穴ボルト

8

6 400-69177 Y BALL SCREW

Ｙボールねじ

1

7 SM-6041602-TN SCREW M4 X 16 六角穴ボルトＭ４Ｘ０．７Ｌ＝１６ 4

8 SB-1100001-00 BEARING

ベアリングＡ

1

9 RC-0100001-KP SNAP RING M10

Ｃ形止め輪９．３

1

10 400-69289 BEARING HOLDER

ベアリングホルダー

1

11 SL-6051692-TN BOLT

座金付き六角穴ボルト

4

12 400-69297 Y BALL SCREW BR L ＹボールスクリューＢＲＬ 1

13 PS-0600322-KP SPRING PIN

スプリングピン

1

14 SL-6065092-TN BOLT

座金付き六角穴ボルト

4

15 400-69311 BEARING PLATE

ベアリングプレート

2

16 SL-6051292-TN BOLT

座金付き六角穴ボルト

8

17 400-69312 BEARING ベアリング 1

18 400-69299 Y COUPLING

Ｙカップリング

1

19 E1268-726-000 LOCK NUT RN12

ロックナットＲＮ１２

1

20 400-69303 Y CARRIER PLATE

Ｙキャリアープレート

1

21 SL-6062592-TN SCREW

座金付き六角穴ボルト

4

22 400-69171 Y NUT BR Ｙナットブラケット 1

23 PH-0500122-C0 PIN

平行ピン

1

24 SL-6052592-TN BOLT

座金付き六角穴ボルト

4

25 400-69170 Y MOTOR BR

Ｙモータブラケット

1

26 PH-0600202-S0 PIN 6X20

平行ピン６Ｘ２０

2

27 SL-6062592-TN SCREW 座金付き六角穴ボルト 4

28 400-68914 SERVO MOTOR 750W

サーボモーター７５０Ｗ

1

29 SL-6062042-TN BOLT

座金付き六角穴ボルト

4

30 400-69168 Y BR L

ＹブラケットＬ

1

31 PS-0600322-KP SPRING PIN

スプリングピン

3

32 SL-6063592-TN SCREW M6 L=35 座金付き六角穴ボルトＭ６Ｌ＝３５ 4

33 400-69176 Y LINEAR WAY

Ｙリニアウェイ

1

34 SM-6052002-TN BOLT

六角穴ボルト

15

35 400-00708 Y STOPPER

Ｙストッパ

2

36 400-69316 Y DAMPER

Ｙダンパー

2

37 SM-6126002-TN SCREW M12 L=60

六角穴ボルトＭ１２Ｌ＝６０

4

38 400-69165 X FRAME END R ＸフレームエンドＲ 1

39 SL-6064092-TN SCREW

座金付き六角穴ボルトＭ６Ｌ＝４０

4

40 SL-6053092-TN SCREW

座金付き六角穴ボルト

12

41 SL-6041092-TN SCREW

座金付き六角穴ボルト

2

42 400-02070 YL+ LMT SENSOR(FEEDER)ASM

Ｙ軸プラスリミットフィーダセンサ組

1

43 400-02068 Y MINUS LMT SENSOR ASM Ｙ軸マイナスリミットセンサ組 1

44 400-45414 Y NEAR SENSOR ASM

Ｙニアセンサ組

1

45 400-69177 Y BALL SCREW

Ｙボールねじ

1

46 SM-6041602-TN SCREW M4 X 16

六角穴ボルトＭ４Ｘ０．７Ｌ＝１６

4

47 SB-1100001-00 BEARING

ベアリングＡ

1

48 RC-0100001-KP SNAP RING M10 Ｃ形止め輪９．３ 1

49 400-69289 BEARING HOLDER

ベアリングホルダー

1

50 SL-6051692-TN BOLT

座金付き六角穴ボルト

4

51 400-69298 Y BALL SCREW BR R

ＹボールスクリューＢＲＲ

1

52 PS-0600322-KP SPRING PIN

スプリングピン

1

53 SL-6063092-TN SCREW M6 L=30 座金付き六角穴ボルトＭ６Ｌ＝３０ 4

54 400-69311 BEARING PLATE

ベアリングプレート

2

55 SL-6051292-TN BOLT

座金付き六角穴ボルト

8

56 400-69312 BEARING

ベアリング

1

57 400-69299 Y COUPLING

Ｙカップリング

1

58 E1268-726-000 LOCK NUT RN12 ロックナットＲＮ１２ 1

59 400-69303 Y CARRIER PLATE

Ｙキャリアープレート

1

60 SL-6062592-TN SCREW

座金付き六角穴ボルト

4

61 400-69171 Y NUT BR

Ｙナットブラケット

2

62 PH-0500122-C0 PIN

平行ピン

1

63 SL-6052592-TN BOLT 座金付き六角穴ボルト 4

64 400-69170 Y MOTOR BR

Ｙモータブラケット

1

65 PH-0600202-S0 PIN 6X20

平行ピン６Ｘ２０

2

66 SL-6062592-TN SCREW

座金付き六角穴ボルト

4

67 400-68914 SERVO MOTOR 750W

サーボモーター７５０Ｗ

1

68 SL-6062042-TN BOLT 座金付き六角穴ボルト 4

69 400-69176 Y LINEAR WAY

Ｙリニアウェイ

1

70 SM-6052002-TN BOLT

六角穴ボルト

15

71 400-00708 Y STOPPER

Ｙストッパ

2

72 400-69316 Y DAMPER

Ｙダンパー

2

73 SM-6126002-TN SCREW M12 L=60 六角穴ボルトＭ１２Ｌ＝６０ 4

74 400-69169 Y BR R ＹブラケットＲ 1

75 PS-0600322-KP SPRING PIN

スプリングピン

3

76 SL-6063592-TN SCREW M6 L=35

座金付き六角穴ボルトＭ６Ｌ＝３５

4

77 400-69300 Y SENSOR BR A

ＹセンサＢＲＡ

1

78 SL-6041092-TN SCREW

座金付き六角穴ボルト

2

79 400-69301 Y SENSOR BR B ＹセンサＢＲＢ 1

80 400-69302 Y SENSOR DOG A

ＹセンサドグＡ

1

81 SL-6042592-TN SCREW

座金付き六角穴ボルト

2

82 400-69294 Y SENSOR DOG B

ＹセンサドグＢ

1

83 SL-6042592-TN SCREW

座金付き六角穴ボルト

2

- 29 -

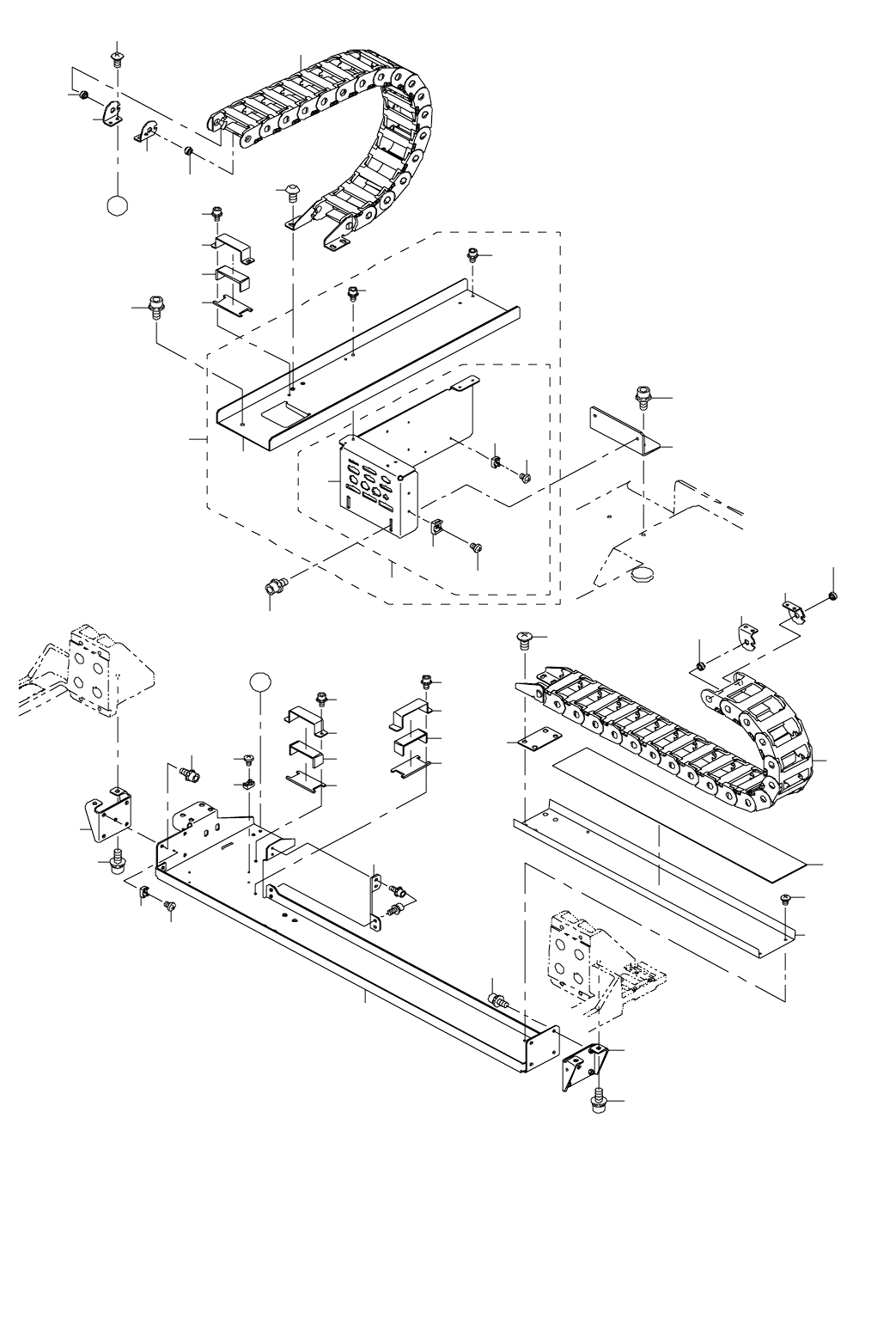

15.X-Y COMPONENTS (3)

Ｘ − Ｙ関係 (3)

1

2

3

4

5

6

4

7

8

9

10

11

9

8

14

13

15

16

17

18

17

16

15

18

19

20

19

21

25

24

26

27

30

38

39

37

40

41

42

43

35

36

44

22

12

23

A

33

34

32

29

31

28

45

- 30 -

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 400-69313 Y CABLE BEAR

Ｙケーブルベア

1

2 SL-3061232-TN SCREW

座金付き丸ねじＭ６Ｌ＝１２

4

3 400-46005 CB BRACKET L

ＣＢブラケットＬ

1

4 L132E-421-000 CB BRACKET PIN X

ＣＢブラケットピンＸ

2

5 SM-0051001-SC SCREW

トラスねじＭ５Ｌ＝１０

4

6 400-46006 CB BRACKET R

ＣＢブラケットＲ

1

7 400-69319 PLASTIC RAIL SUPPORT

プラスチックレールサポート

1

8 HX-0029400-00 FIXED BASE

固定ベース

5

9 SM-4030601-SC SCREW M3 X 6

なべ小ねじＭ３Ｘ０．５Ｌ＝６

5

10 400-69307 SUPPORT BAR

サポートＢＡＲ

1

11 SL-6041092-TN SCREW

座金付き六角穴ボルト

4

12 400-69321 P RAIL RUBBER SHEET

プラスチックレールラバーシート

1

13 400-69320 P RAIL SUPPORT SHEET

プラスチックレールサポートシート

1

14 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

2

15 400-69308 CABLE CLAMP

ケーブルクランプ

2

16 400-69306 CABLE CLAMP RUBBER SHEET

ケーブルクランプラバーシート

2

17 400-69305 P RAIL RUBBER SHEET

Ｐレールラバーシート

2

18 SL-6040892-TN BOLT

座金付き六角穴ボルト

2

19 400-69304 RAIL SUPPORT GUIDE

レールサポートガイド

2

20 SL-6051292-TN BOLT

座金付き六角穴ボルト

8

21 SL-6061692-TN BOLT

座金付き六角穴ボルト

4

22 400-46023 X CABLE BEAR

Ｘケーブルベア

1

23 SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

4

24 400-46005 CB BRACKET L

ＣＢブラケットＬ

1

25 L132E-421-000 CB BRACKET PIN X

ＣＢブラケットピンＸ

1

26 400-46006 CB BRACKET R

ＣＢブラケットＲ

1

27 L132E-421-000 CB BRACKET PIN X

ＣＢブラケットピンＸ

1

28 400-70337 P RAIL SUPPORT Y ASM

ＰレールサポートＹ組

1

29 400-69315 P RAIL SUPPORT Y

ＰレールサポートＹ

(1)

30 SL-6040892-TN BOLT

座金付き六角穴ボルト

(6)

31 400-70336 Y CONNECTOR BRACKET ASM

Ｙコネクタブラケット組

(1)

32 400-69317 CONNECTOR BRCKET

コネクタブラケット

(1)

33 HX-0029400-00 FIXED BASE

固定ベース

(6)

34 SM-4030601-SC SCREW M3 X 6

なべ小ねじＭ３Ｘ０．５Ｌ＝６

(6)

35 HX-0045400-00 TIE MOUNT

タイマウント

(2)

36 SM-4040601-SC SCREW M4X0.7 L=6

なべ小ねじＭ４Ｘ０．７Ｌ＝６

(2)

37 SL-6061492-TN BOLT

座金付き六角穴ボルト

2

38 400-69318 CONNECTOR PLATE

コネクタプレート

1

39 SL-6061492-TN BOLT

座金付き六角穴ボルト

2

40 400-69314 P CABLE CLAMP

Ｐケーブルクランプ

1

41 400-69306 CABLE CLAMP RUBBER SHEET

ケーブルクランプラバーシート

1

42 400-69305 P RAIL RUBBER SHEET

Ｐレールラバーシート

1

43 SL-6040892-TN BOLT

座金付き六角穴ボルト

2

44 SL-6061292-TN SCREW

座金付き六角穴ボルト

2

45 L131E-521-000 CB SPACER

ＣＢスペーサー

1
