- 31 -

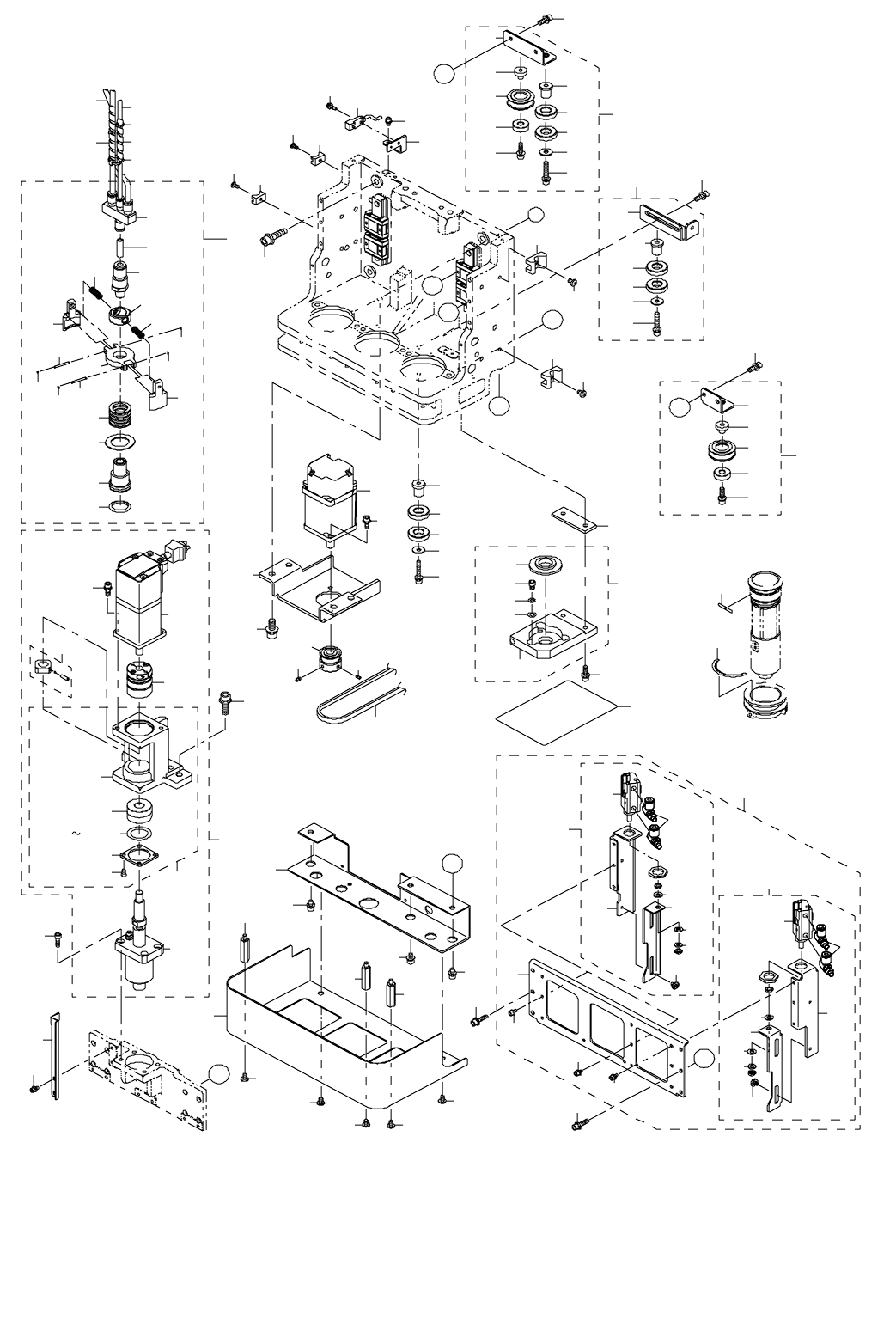

16.HEAD COMPONENTS (1)
ヘッド関係 (1)
2
16
12
14
15
4
6
7
8
20
23
24
25
26
27
84
85
85
86
28
31
32
33
33
34
35
39
40
41
42
43
44
44
45
46
29
30
36
38
81
50
54
63
63
62
64
64
65
66
68
69
70
71
72
73
73
74
74
75
75
76
76
76
76
77
78
79
59
57
60
61
58
56
63
49
52
51
66
66
66
20
13
11
19
5
3
21
A
A
B
B
37
21
C
C
1
D
D
47
47
48
87
83
83
87
54
53
55
22
9
10
9
17
18
17
80
91
89
91
89
88
90
112
92
111
116
115
114
113
93
110
109
99
98
97
100
96
104
108
107
105
118
106
117
101
103
E
E
67
95
94
66
82
48
64
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-69470 Z CAM ASM
Ｚ カム組
1
2 400-69230 Z CAM BASE
Ｚ カムベース
(1 )
3 400-69563 Z CYL INDER BR A ASM Ｚ シリンダブラケット Ａ 組 (1 )
4 400-69231 Z CYL INDER BR A Ｚ シリンダー ＢＲ  Ａ (1 )
5 400-69232 Z CAM A ＺカムＡ (1 )
6 E1038-871-000 PLATEN LOCK CAM SCREW プラテン ロッ クカム スクリュウ (2 )
7 400-78185 Z CYL INDER Ｚ シリンダ (1 )
8 400-80028 SPEED CONTROLLER スピードコントローラ (2 )
9 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３ Ｘ ９ Ｘ ０．８ (2 )
10 WS-0410002-KN SPRING WASHER ばね座金 Ｍ ４ (1 )
11 400-69564 Z CYL INDER BR B ASM Ｚ シリンダブラケット Ｂ 組 (2 )
12 400-69234 Z CAM B ＺカムＢ (1 )
13 E1038-871-000 PLATEN LOCK CAM SCREW プラテン ロッ クカム スクリュウ (2 )
14 400-78185 Z CYL INDER Ｚ シリンダー (1 )
15 400-80028 SPEED CONTROLLER スピードコント ローラ (2 )
16 400-69233 Z CYL INDER BR B Ｚ シリンダー ＢＲ Ｂ (1 )
17 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３ Ｘ ９ Ｘ ０．８ (2 )
18 WS-0410002-KN SPRING WASHER ばね座金 Ｍ ４ (1 )
19 SL-6030692-TN BOLT 座金付き六角穴ボルト (3 )
20 SL-6030692-TN BOLT 座金付き六角穴ボルト (6 )
21 SL-6041692-TN SCREW
座金付き六角穴 ボルト Ｍ ４ Ｌ ＝１６
6
22 400-69552 T IDLER BR A ASM
θ アイドラブラケット Ａ 組
1
23 400-69235 T IDLER BR A
Ｔ アイドラ ＢＲ Ａ
(1 )
24 400-69236 T IDLER SH B
Ｔ アイドラ ＳＨ Ｂ
(1 )
25 400-69237 T IDLER PULLEY
Ｔ アイドラプーリー
(1 )
26 SB-1060002-00 BEARING 6X 17
ベアリング ６ Ｘ １７
(1 )
27 SL-6041692-TN SCREW
座金付き六角穴 ボルト Ｍ ４ Ｌ ＝１６
(1 )
28 SL-6042542-TN BOLT
座金付き六角穴 ボルト
1
29 SL-6041292-TN SCREW
座金付き六角穴 ボルト
2
30 400-69553 T TENSION BR B ASM
θ テンショナブラケット組
1
31 400-69240 T IDLER BR B
Ｔ アイドラ ＢＲ Ｂ
(1 )
32 400-69239 T IDLER SH A
Ｔ アイドラ ＳＨ Ａ
(1 )
33 SB-1100009-00 BEARING
ころがり軸受
(2 )
34 WP-0431005-SP P LAIN WASHER 4 .3X12X1
平座金
(1 )
35 SL-6042542-TN BOLT
座金付き六角穴 ボルト
(1 )
36 SL-6041292-TN SCREW
座金付き六角穴 ボルト
2
37 400-69554 T IDLER BR B ASM
θ アイドラブラケット Ｂ 組
1
38 400-69241 T IDLER BR C
Ｔ アイドラ ＢＲ Ｃ
(1 )
39 400-69236 T IDLER SH B
Ｔ アイドラ ＳＨ Ｂ
(1 )
40 400-69237 T IDLER PULLEY
Ｔ アイドラプーリー
(1 )
41 SB-1060002-00 BEARING 6X 17
ベアリング ６ Ｘ １７
(1 )
42 SL-6041692-TN SCREW
座金付き六角穴 ボルト Ｍ ４ Ｌ ＝１６
(1 )
43 400-69239 T IDLER SH A
Ｔ アイドラ ＳＨ Ａ
(1 )
44 SB-1100009-00 BEARING
ころがり軸受
(2 )
45 WP-0431005-SP P LAIN WASHER 4 .3X12X1
平座金
(1 )
46 SL-6042542-TN BOLT
座金付き六角穴 ボルト
(1 )
47 HX-0045400-00 TIE MOUNT
タイマウント
2
48 SM-4040601-SC SCREW M4X0.7 L =6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ 2
49 400-69242 T MOTOR B R Ｔ モーター ＢＲ 1
50 SL-6061692-TN BOLT 座金付き六角穴ボルト 4
51 400-68915 SERVO MOTOR 100W サーボモーター １００ Ｗ 1
52 SL-6041042-TN BOLT 座金付き六角穴ボルト 2
53 400-69243 T MOTOR P ULLEY Ｔ モータープーリー 1
54 SM-8030612-TP SET SCREW 止めねじ 2
55 400-69244 T TIMING BE LT Ｔ タイミングベルト 1
56 400-69245 HEAD TOP PLATE ヘッドトッププ レート 1
57 SL-6030692-TN BOLT 座金付き六角穴ボルト 2
58 400-68888 Z NEA R SENSOR ASM Ｚ ニアセンサ 組 1
59 SL-4031091-SC S CREW M3 X 10 なべ 小ねじセムス 1
60 400-69246 Z SENSOR DOG Ｚ センサードグ 1
61 SL-6030692-TN BOLT 座金付き六角穴ボルト 2
62 400-69247 T COV ER B Ｔ カバー Ｂ 1
63 SL-6040892-TN BOLT 座金付き六角穴ボルト 3
64 400-69250 COVER POST カバーポスト 3
65 400-69251 T COV ER A
Ｔ カバー Ａ
1
66 SM-0040601-SC SCREW M4X0.7 L =6
トラス小ねじ  Ｍ ４ Ｘ ０．７ Ｌ ＝６
5
67 400-69556 CONNECTER BLOCK ASM
コネクタブラケ ット組
3
68 E3044-802-000 CNB INNER BLOCK
ＣＮＢ インナブロック
(1 )
69 E3045-802-000 CNB P USHER PLATE
ＣＮＢ プッシャプレート
(1 )
70 E3039-802-000 CNB P USHER SPRING
ＣＮＢ プッシャバネ
(1 )
71 E3038-802-000 HOOK GUIDE BLOCK
フックガイドブ ロック
(1 )
72 E3042-802-000 CNB O UTER BLOCK
ＣＮＢ アウタブロック
(1 )
73 E3043-802-000 CNB CONNECTOR SPRING
ＣＮＢ コネクタバネ
(3 )
74 E3041-802-000 CNB HOOK
ＣＮＢ フック
(3 )
75 E3040-802-000 CNB HOOK SHAFT
ＣＮＢ フックシャフト
(2 )
76 RE-0120000-K0 E-RING
Ｅ 形止め輪 １．２
(4 )
77 400-69252 ROTARY JOINT
ロータリージョ イント
(1 )
78 E3053-802-000 HEAD SYRINGE O RING
ヘッドシリンジ Ｏ リング
(1 )
79 400-69565 TUBE BLOCK ASM
チューブブロッ ク組
(1 )
80 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス  青
(0.45)
81 SL-6041292-TN SCREW
座金付き六角穴 ボルト
2
82 SL-6062592-TN SCREW
座金付き六角穴 ボルト
4
83 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
84 400-69239 T IDLER SH A
Ｔ アイドラ ＳＨ Ａ
1
85 SB-1100009-00 BEARING
ころがり軸受
2
86 WP-0431005-SP P LAIN WASHER 4 .3X12X1
平座金
1
87 HX-0029400-00 FIXED BASE
固定ベース
2
88 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス  青
2
89 HX-0031400-0A SPIRAL TUBE
スパイラル チ ューブ
1
90 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス  青
0.8
91 EA-9500B01-00 CABLE BAND
束線バンド
9
92 SL-6042092-TN SCREW M4 L=20 座金 付き六角穴 ボルト 6
93 400-70307 INSULATING PLATE 絶縁板 3
94 400-01306 CABLE PROTECTOR SHEET テー ブルプロテクタシート 2
95 400-69469 Z AXIS ASM Ｚ 軸カム 1
96 400-69562 Z MOTOR B R ASM Ｚ モーターブラケット組 (1 )
97 400-69162 Z MOTOR B R Ｚ モータ ブラケット (1 )
98 SB-1100025-00 BEARING ころがり軸受 (1 )
99 400-69227 Z ANCHOR PLATE Ｚ アンカープレート (1)
100 SM-1030552-TN SCREW M3 L=5 皿ねじ Ｍ ３ Ｌ ＝５ (4 )
101 400-01154 BEARING S HIM IC A ベアリングシム  Ａ (2 )
102 400-01155 BEARING S HIM IC B ベアリングシム  Ｂ (2 )
103 400-01156 BEARING S HIM IC C ベアリングシム Ｃ (2 )
104 400-68877 SERVO MOTOR 100W サーボモーター １００ Ｗ (1 )
105 SL-6041242-TN BOLT 座金付き六角穴ボルト (2 )
106 400-69173 Z BALL SCREW Ｚ ボールねじ (1 )
107 400-69228 Z LOCK NUT Ｚ ロックナット (1 )
108 400-69229 Z COUPLING Ｚ カップリング (1 )
109 E3050-802-000 ZERO PLACE SEA L
ゼロ位置シール
3
110 E3049-802-000 SCALE SEA L
目盛シール
3
111 400-69555 TEMPERATURE CONTROL BLOCK ASM
温調ブロック組
3
112 SM-6040602-TN BOLT
六角穴ボルト
(3 )
113 400-69248 TEMP. BLOCK PHI6
テンプブロック ＰＨＩ ６
(1 )
114 400-69249 TEMP BLOCK METAL
テンプブロック メタル
(1 )
115 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(3 )
116 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(3 )
117 SL-6062092-TN SCREW M6 L=20
座金付き六角穴 ボルト
2
118 SM-6041202-TN SCREW M4X0.7 L =12
六角穴ボルト  Ｍ ４ Ｘ ０．７ Ｌ ＝１２
4
- 33 -
17.HEAD COMPONENTS (2)
ヘッド関係 (2)
56
58
57
56
58
57
66
67
69
68
69
68
66
67
28
28
51
50
49
47
47
27
27
29
33
34
40
39
30
38
42
44
41
45
46
32
65
64
54
52
4
3
2
73
31
35
36
37
26
55
3
2
59
59
48
9
10
8
8
10
9
19
18
21
20
21
20
18
19
3
2
17
22
5
16
7
3
2
11
11
14
15
13
12
6
24
25
23
61
63
62
60
70
71
72
53
76
75
77
74
78
82
81
79
80
74
A
A
29
1
