- 36 - REF .NO N O T E PA RT NO D E S C R I P T I O N 品 名 Qty 1 400 -69547 HEAD U NDER PLA TE ASM ヘッ ドアンダー プレート組 1 2 400 -71850 HEAD U NDER PLA TE C ヘッ ドアンダー プレート Ｃ (1 ) 3 HX- 002 9400 -00 F I XE D BASE 固定 ベース (1 0) 4 SM…
- 35 -

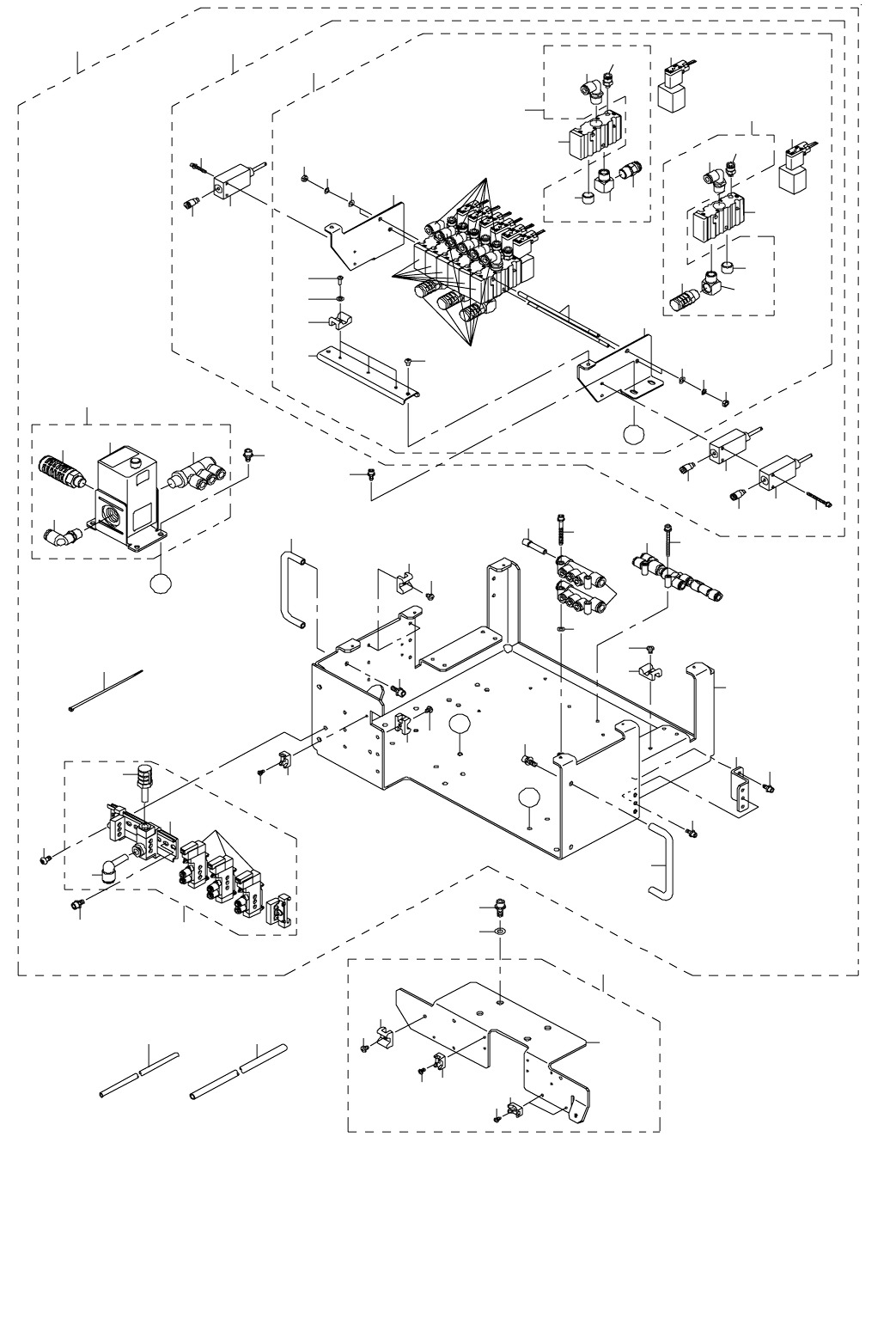

18.HEAD RELATED COMPONENTS (1)
ヘッド周り関係 (1)
3
4
5
6
1
7
8
12
11
15
16
15
16
20
19
18
21
23
22
25
26
27
28
29
45
46
47
48
48
34
35
36
37
38
32
39
40
41
32
44
43
42
56
49
50
50
49
51
52
31
58
57
59
61
60
63
62
64
30
74
69
66
67
68
73
72
14
13
10
17
17
12
70
70
24
65
A
B
B
A
33
9
71
4
3
2
75 76
56
56
55
53
54
16
15
33
39
- 36 -
REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty
1 400-69547 HEAD UNDER PLATE ASM
ヘッドアンダープレート組
1
2 400-71850 HEAD UNDER PLATE C
ヘッドアンダープレート Ｃ
(1)
3 HX-0029400-00 FIXED BASE
固定ベース
(10)
4 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(10)
5 HX-0045400-00 TIE MOUNT
タイマウント
(2)
6 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
7 WP-0651046-SC WASHER 6.5X13X1 平座金 ６．５ Ｘ １３ Ｘ １ 4
8 SL-6061692-TN BOLT
座金付き六角穴ボルト
4
9 400-69548 HEAD TOP PLATE ASM
ヘッドトッププレート組
1
10 400-69255 HEAD TOP PLATE
ヘッドトッププレート
(1)
11 400-69256 SUPPORT PLATE
サポートプレート
(1)
12 SL-6041092-TN SCREW 座金付き六角穴ボルト (6)
13 HX-0029400-00 FIXED BASE
固定ベース
(11)
14 SM-4030601-SC SCREW M3 X 6 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ (11)
15 HX-0045400-00 TIE MOUNT
タイマウント
(18)
16 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(18)
17 400-01247 HEAD HANDLE
ヘッドハンドル
(2)
18 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ９Ｘ０．８
(2)
19 PJ-3090800-05 DIFFERENT DIAMETER TRIPLE 8-6 異径トリプル ８−６ (2)
20 SL-6044092-TN SCREW
座金付き六角穴ボルト
(2)
21 PX-9500010-00 PLUG
止め線
(1)
22 400-69566 MANIFOLD ASM
マニホールド組
(1)
23 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
24 400-69567 ELECTROPNEUMATIC REGULATOR ASM
電空変換レギュレータ組
(1)
25 PF-0252110-00 ELECTROPNEUMATIC REGULATOR
電空変換レギュレータ
(1)
26 400-69268 TRIPLE UNIVERSAL ELBOW KQ2VT-02S トリプルユニバーサルエルボ ＫＱ ２ ＶＴ −０２ Ｓ (1)
27 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボユニオン
(1)
28 PX-0552020-00 SILENCER
サイレンサ
(1)
29 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
30 400-69568 MAIN VALVE ASM (+ SENSOR)
メインバルブ組（＋センサ）
(1)
31 400-69570 MAIN VALVE ASM メインバルブ組 (1)
32 400-68896 SYRINGE VAC-BLOW SV CBL ASM
シリンジ ＶＡＣ − ＢＬＯＷ ソレノイドバルブケーブル組
(1)
33 400-69571 PRESSUR SV SUPPLY KIT 加圧電磁弁サプライキット
(3)
34 PJ-3040652-01 ELBOW UNION 6XPT1/4
エルボユニオン
(1)
35 PJ-3010605-03 HALF UNION
ハ−フ ユニオン
(1)
36 PJ-0425200-03 PT ELBOW PT1/4
ＰＴ エルボ ＰＴ １／４
(1)
37 PJ-3010852-01 HALF UNION
ハ−フユニオン
(1)
38 PJ-0252000-02 PLUG プラグ (1)
39 400-69572 EMISSION PREVENT SV SUPPLY KIT
放出防止電磁弁サプライキット
(3)
40 PJ-3040652-01 ELBOW UNION 6XPT1/4
エルボユニオン
(1)
41 PJ-3010605-03 HALF UNION
ハーフ ユニオン
(1)
42 PJ-0425200-03 PT ELBOW PT1/4
ＰＴ エルボ ＰＴ １／４
(1)
43 PX-0552010-00 MUFFLER (PLASTIC)
マフラ （樹脂性）
(1)
44 PJ-0252000-02 PLUG
プラグ
(1)
45 400-69262 VALVE BR L バルブ ＢＲ Ｌ (1)
46 400-69264 VALVE BR R
バルブ ＢＲ Ｒ
(1)
47 400-69263 VALVE SHAFT
バルブシャフト
(2)
48 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(4)
49 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
50 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ９Ｘ０．８
(4)
51 400-69265 PIPING SUPPORT
パイピングサポート
(1)
52 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (2)
53 HX-0045400-00 TIE MOUNT
タイマウント
(3)
54 SM-4031001-SC SCREW M3X0.5 L=10
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(3)
55 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(3)
56 400-73432 SYRINGE SV CBL ASM
シリンジソレノイドバルブケーブル組
(6)
57 400-68880 L SYRINGE PRE SNS CBL ASM Ｌ シリンジ圧力センサケーブル組 (1)
58 PJ-2100042-00 HALF UNION
ハーフユニオン
(1)
59 SL-6032092-TN BOLT
座金付き六角穴ボルト
(2)
60 400-68881 C SYRINGE PRE SNS CBL ASM
Ｃ シリンジ圧力センサケーブル組
(1)
61 PJ-2100042-00 HALF UNION
ハーフユニオン
(1)
62 400-68882 R SYRINGE PRE SNS CBL ASM
Ｒ シリンジ圧力センサケーブル組
(1)
63 PJ-2100042-00 HALF UNION
ハーフユニオン
(1)
64 SL-6033592-TN BOLT 座金付き六角穴ボルト (2)
65 400-69569 Z CAM VALVE ASM
Ｚ カムバルブ組
(1)
66 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート 電磁弁
(3)
67 PX-0500030-00 SILENCER
サイレンサ
(1)
68 400-69281 STREET ELBOW
ストリートエルボ
(1)
69 400-69280 SV BASE
ＳＶ ベース
(1)
70 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
71 EA-9500B02-00 CABLE BAND 150 結束バンド １５０ (4)
72 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
(1)
73 SL-6051092-TN BOLT
座金付き六角穴ボルト
(1)
74 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
75 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
2.5
76 BT-0800501-EA TUBE HOSE, BLUE ウレタンホース 青 9.5
- 37 -
19.HEAD RELATED COMPONENTS (2)
ヘッド周り関係 (2)
31
3
6
7
7
6
6
7
9
9
10
10
13
14
13
14
13
14
15
16
16
15
15
16
5
17
20
20
24
27
28
25
29
29
25
23
A
A
12
11
18
30
2
1
B
B
26
26
C
C
4
8
19
21
22
