- 37 -

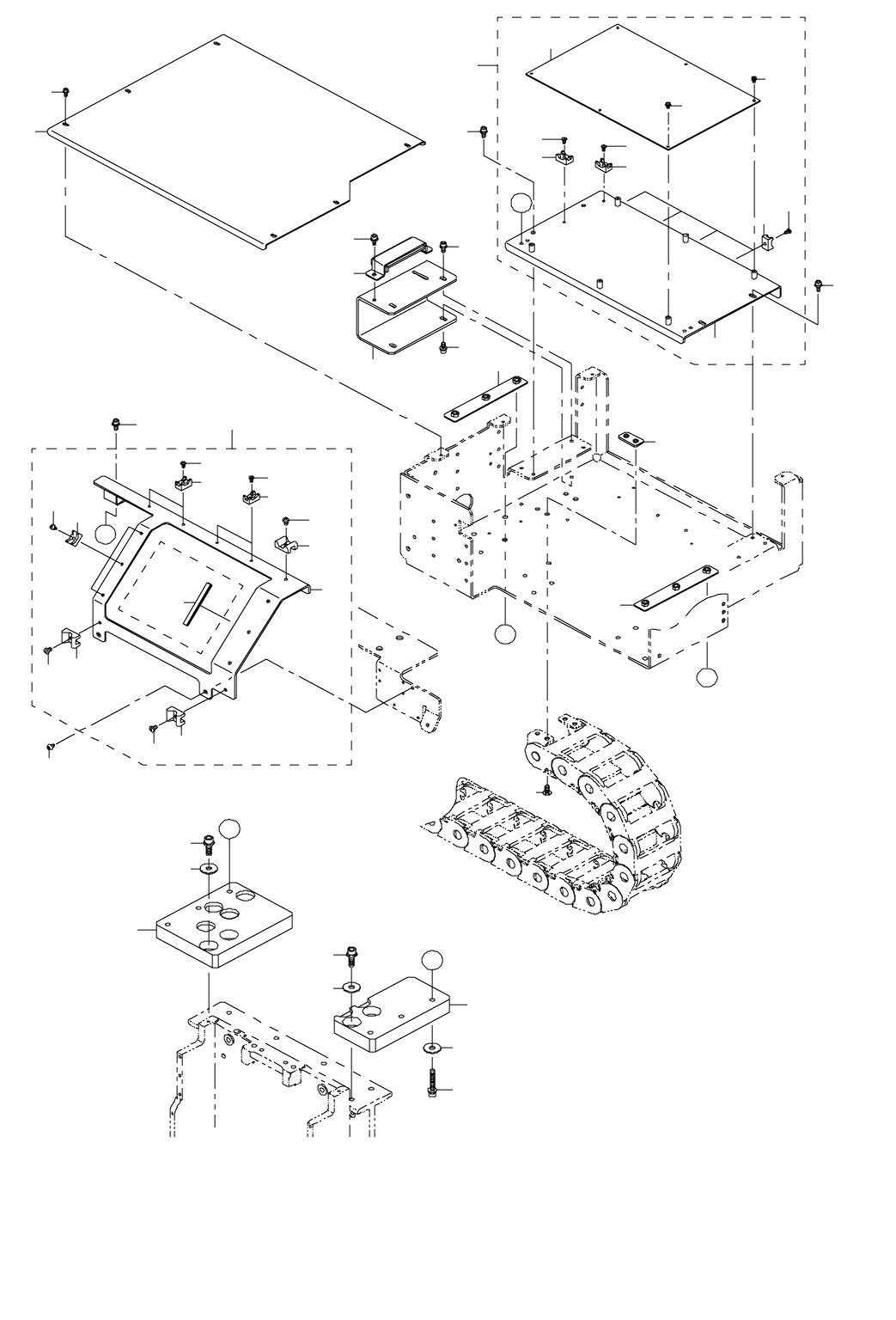

19.HEAD RELATED COMPONENTS (2)
ヘッド周り関係 (2)
31
3
6
7
7
6
6
7
9
9
10
10
13
14
13
14
13
14
15
16
16
15
15
16
5
17
20
20
24
27
28
25
29
29
25
23
A
A
12
11
18
30
2
1
B
B
26
26
C
C
4
8
19
21
22
- 38 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 WP-0651646-SC WASHER
平座金
6
2 SL-6053592-TN BOLT
座金付き六角穴ボルト
6
3 L153E-721-000 NUT PLATE
ナット プレート
2
4 400-69549 HEAD MAIN BR ASM
ヘッドメインブラケット組
1
5 400-69261 HEAD MAIN BR
ヘッドメイン ＢＲ
(1)
6 HX-0029400-00 FIXED BASE
固定ベース
(7)
7 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(7)
8 400-63552 HEAD MAIN PCB ASM
ヘッドメイン基板組
(1)
9 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(6)
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
11 400-69550 CABLE BRIDGE ASM
ケーブルブリッジ組
1
12 400-69254 CABLE BRIDGE
ケーブルブリッジ
(1)
13 HX-0029400-00 FIXED BASE
固定ベース
(7)
14 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(7)
15 HX-0045400-00 TIE MOUNT
タイマウント
(6)
16 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(6)
17 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
18 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
2
19 400-69267 CLAMP HOLDER
クランプホルダー
1
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
21 400-69551 CABL CLUMP BR (HEAD) ASM
ケーブルクランプブラケット（ヘッド）組
1
22 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
23 400-69270 HEAD TOP COVER
ヘッドトップカバー
1
24 SL-6030892-TN SCREW
座金付き六角穴ボルト
6
25 WP-0651646-SC WASHER
平座金
4
26 400-71846 NUT PLATE
ナットプレート
2
27 400-71844 HEAD UNDER PLATE L
ヘッドアンダープレート Ｌ
1
28 400-71845 HEAD UNDER PLATE R
ヘッドアンダープレート Ｒ
1
29 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
30 HX-0009600-0A BUSH
エッジングブッシュ
0.06
31 SM-0051001-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝１０
4
- 39 -

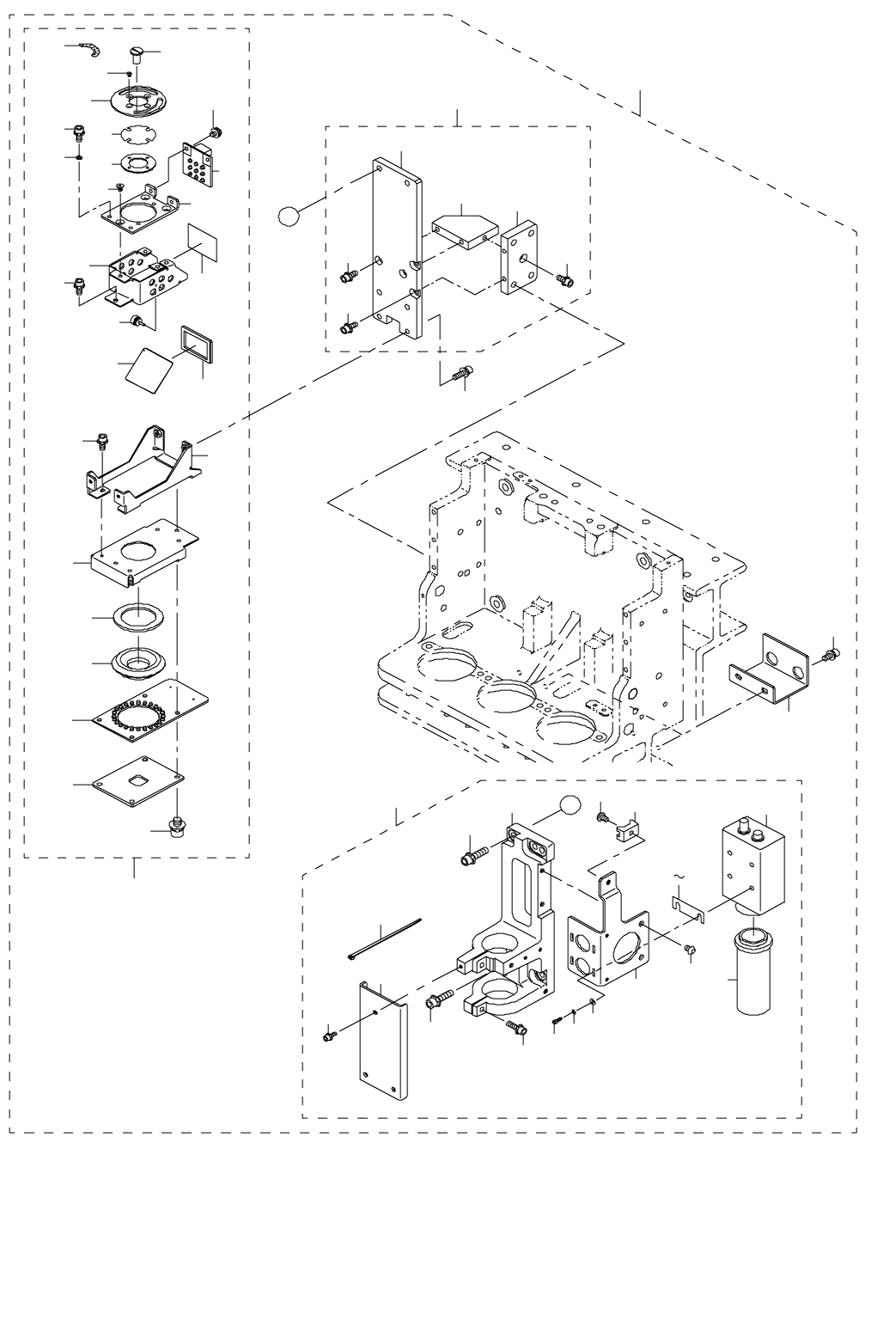

20.OCC COMPONENTS
ＯＣＣ 関係
5
14
15
21
3
18
19
9
20
6
28
44
45
47
26
42
29
31
32
33
34
35
37
39
40
41
48
23
24
25
30
36
38
46
8
7
17
16
2
43
27
10
13
4
50
51
51
52
53
54
49
3
55
A
A
1
56
22
57
