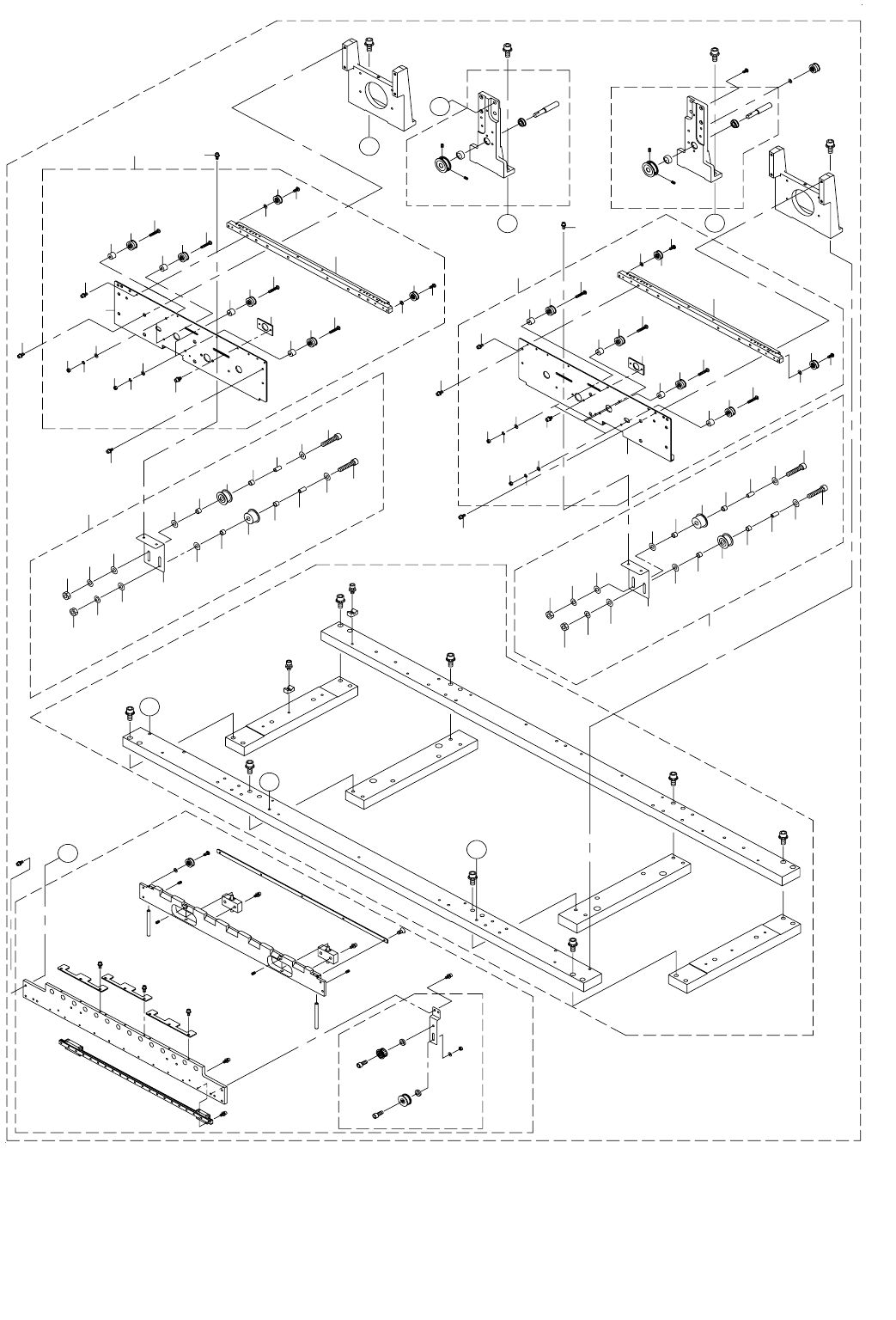

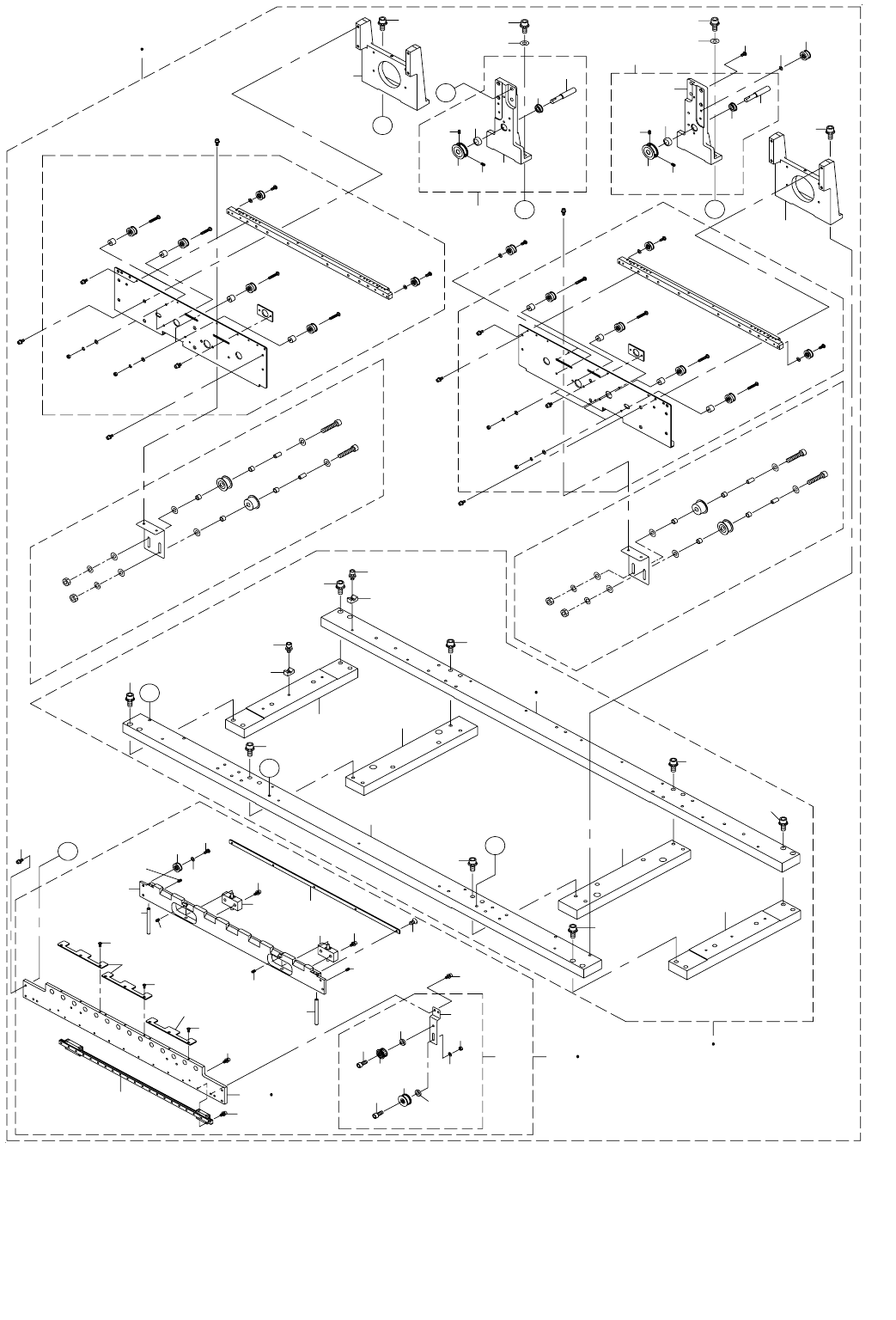

21.PWB CONVEYOR COMPONENTS (1)
基板搬送関係 (1)
1 2
10
11
10
11
11
11
10
10
13
12
13
12
20
15
16
17
17
18
19
28
27
26
23
24
24
61
61
35
59
37
38
42
44
45
47
55
48
49
50
52
53
54
58
62
A
A
B
C
D
B
C
D
36
33
33
35
59
38
39
60
60
8
9
9
8
7
5
6
40
31
32
41
34
56
57
51
40
63
65
64
36
14
21
66
22
25
68
67
3
4
46 29
30
37
37
43
- 42 -
NOTE( 注記 ) #01....FOR FRONT REFERENCE 手前基準用
#02....FOR REAR REFERENCE 奥基準用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-69747 C ONVEYOR RAIL F 77F ASM
コンベアレール Ｆ ７７ Ｆ 組
1
2
#02
400-69748 C ONVEYOR RAIL F 77R ASM
コンベアレール Ｆ ７７ Ｒ 組
1
3
#01
400-00994 BASE BAR ASM(L)
ベースバー組（Ｌ）
(1)
4
#02
400-69746 BASE BAR 77 ASM
ベースバー７７組
(1)
5
#01
400-01038 BASE BAR R(L)
ベースバー Ｒ（Ｌ）
(1)
6 #02 400-69340 BASE BAR 77 R (L) ベースバー７７ Ｒ（Ｌ） (1)
7 400-01039 BASE BAR F(L)
ベースバー Ｆ（Ｌ）
(1)
8 400-70087 BASE BAR S(L)
ベースバー Ｓ（Ｌ）
(2)
9 400-00996 BASE BAR SS(L)
ベースバー ＳＳ（Ｌ）
(2)
10 SL-6084092-TN BOLT
座金付き六角穴ボルト
(8)
11 SL-6063592-TN SCREW M6 L=35
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(8)
12 HX-0029400-00 FIXED BASE
固定ベース
(15)
13 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(15)
14 400-00801 RAIL STAND CL ASM
レールスタンド ＣＬ 組
(1)
15 400-00803 ADJUST PULLEY SHAFT
アジャストプーリシャフト
(1)
16 E4547-729-000 MOTOR PULLEY (30)
モータプーリ（３０）
(1)
17 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
18 SB-1080007-00 BEARING
ころがり軸受
(2)
19 E2414-700-000 PULLEY COLLAR 減速プーリーカラー （Ｘ） (1)
20 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
21 400-00804 RAIL STAND CR ASM
レールスタンド ＣＲ 組
(1)
22 400-00803 ADJUST PULLEY SHAFT
アジャストプーリシャフト
(1)
23 E4547-729-000 MOTOR PULLEY (30)
モータプーリ（３０）
(1)
24 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
25 SB-1080007-00 BEARING
ころがり軸受
(2)
26 E2414-700-000 PULLEY COLLAR
減速プーリーカラー （Ｘ）
(1)
27 400-00805 RAIL STAND CR
レールスタンド ＣＲ
(1)
28 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
29
#01
400-69745 C ONVEYOR RAIL FC 77F ASM
コンベアレール ＦＣ ７７ Ｆ 組
(1)
30 #02 400-69744 C ONVEYOR RAIL FC 77R ASM コンベアレール ＦＣ ７７ Ｒ 組 (1)
31
#02
400-01043 RAIL GUID F(L)
レールガイド Ｆ（Ｌ）
(1)
32
#01
400-69339 RAIL GUIDE 77 F (L)
レールガイド ７７ Ｆ （Ｌ）
(1)
33 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
34 400-80235 CONVEYOR RAIL FC(L)
コンベアレール ＦＣ（Ｌ）
(1)
35 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
36 E2123-721-000 PWB GUIDE PLATE F
ＰＷＢ ガイドプレート Ｆ
(4)
37 SM-0030801-SC SCREW M3 X 8
トラスねじ Ｍ ３ Ｌ ＝８
(12)
38 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
39 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
40 400-00813 LINEAR WAY
リニアウェイ
(1)
41 SM-6030802-TN BOLT
六角穴ボルト
(14)
42 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
43 E2111-715-0A0 CONVEYOR PULLEY ASM. 搬送プーリ（組） (4)
44 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(4)
45 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(4)
46 400-01045 IDLER PLATE ASM(L)
アイドラプレート組（Ｌ）
(2)
47 400-01046 IDLER PLATE(L)
アイドラープレート（Ｌ）
(1)
48 400-14928 PULLEY SPACER
プーリスペーサ
(1)
49 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
50 400-00824 IDLER ASM.
アイドラ組
(1)
51 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
52 400-14928 PULLEY SPACER
プーリスペーサ
(1)
53 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
54 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(2)
55 400-00822 GUIDE PULLEY ASM
ガイドプーリ組
(1)
56 E4365-729-000 CONVEYOR BELT GUIDE (E) 搬送ベルトガイド（Ｅ） (1)
57 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(5)
58 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
59 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
60 400-46032 RAIL STAND F(L)
レールスタンド Ｆ（Ｌ）
(2)
61 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
62 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
63 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５ Ｘ １４ Ｘ １
(2)
64 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５ Ｘ １４ Ｘ １
(2)
65 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
66 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(2)
67 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
68 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
- 43 -
22.PWB CONVEYOR COMPONENTS (2)
基板搬送関係 (2)
4
3
5
6
7
11
13
12
14
15
16
11
13
12
28
30
29
16
15
14
54
55
21
20
26
25
27
23
24
11
13
12
33
32
31
17
1
22
28
30
29
28
30
29
28
30
29
33
32
31
41
40
43
40
38
38
42
41
35
40
36
40
38
49
50
51
49
50
51
39
52
52
53
49
38
42
40
40
49
49
47
48
47
45
46
47
37
48
47
49
43
18
18
A
C
11
13
12
D
B
C
D
A
26
25
27
9
8
10
39
B
2
34
44
19
10
8
9
