- 45 - 23. PWB CONVEYOR COMPONENTS (3) 基板搬送関係 (3) 47 35 32 33 34 35 32 33 37 36 39 38 49 40 42 41 42 44 43 45 19 20 21 41 42 40 42 25 26 27 9 8 10 10 13 11 12 14 15 16 17 18 13 12 11 11 12 13 13 12 11 16 15 14 16 15 14 1…
- 44 -
NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
2 400-01047 RAIL PLATE FL ASM(L)
レールプレート ＦＬ 組（Ｌ）
2
3 400-00828 CONVEYOR RAIL
コンベアレール
1
4 400-01048 RAIL PLATE FL(L)
レールプレート ＦＬ（Ｌ）
(1)
5 SL-6031492-TN SCREW
座金付き六角穴ボルト
(4)
6 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
7 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
8 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
9 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
10 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
11 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(4)
12 E2055-721-000 PULLEY SPACER
プーリスペーサ
(4)
13 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(4)
14 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(4)
15 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
16 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(4)
17 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
19 400-01050 RAIL PLATE FR ASM(L)
レールプレート ＦＲ 組（Ｌ）
2
20 400-00828 CONVEYOR RAIL
コンベアレール
(1)
21 400-01051 RAIL PLATE FR(L)
レールプレート ＦＲ（Ｌ）
(1)
22 SL-6031492-TN SCREW
座金付き六角穴ボルト
(4)
23 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
24 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
25 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
26 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
27 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
28 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(6)
29 E2055-721-000 PULLEY SPACER
プーリスペーサ
(6)
30 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(6)
31 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(6)
32 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(6)
33 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(6)
34 400-00831 PULLEY BRAKET L ASM
プーリブラケット Ｌ 組
1
35 400-00976 PULLEY BRAKET
プーリブラケット
(1)
36 E2157-721-000 PULLEY B
プーリ Ｂ
(1)
37 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
38 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(4)
39 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(2)
40 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(6)
41 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(2)
42 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
43 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
(2)
44 400-00832 PULLEY BRAKET R ASM
プーリブラケット Ｒ 組
1
45 E2157-721-000 PULLEY B
プーリ Ｂ
(1)
46 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
47 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(4)
48 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(2)
49 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(6)
50 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(2)
51 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
52 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
(2)
53 400-00976 PULLEY BRAKET
プーリブラケット
(1)
54 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
55 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
- 45 -

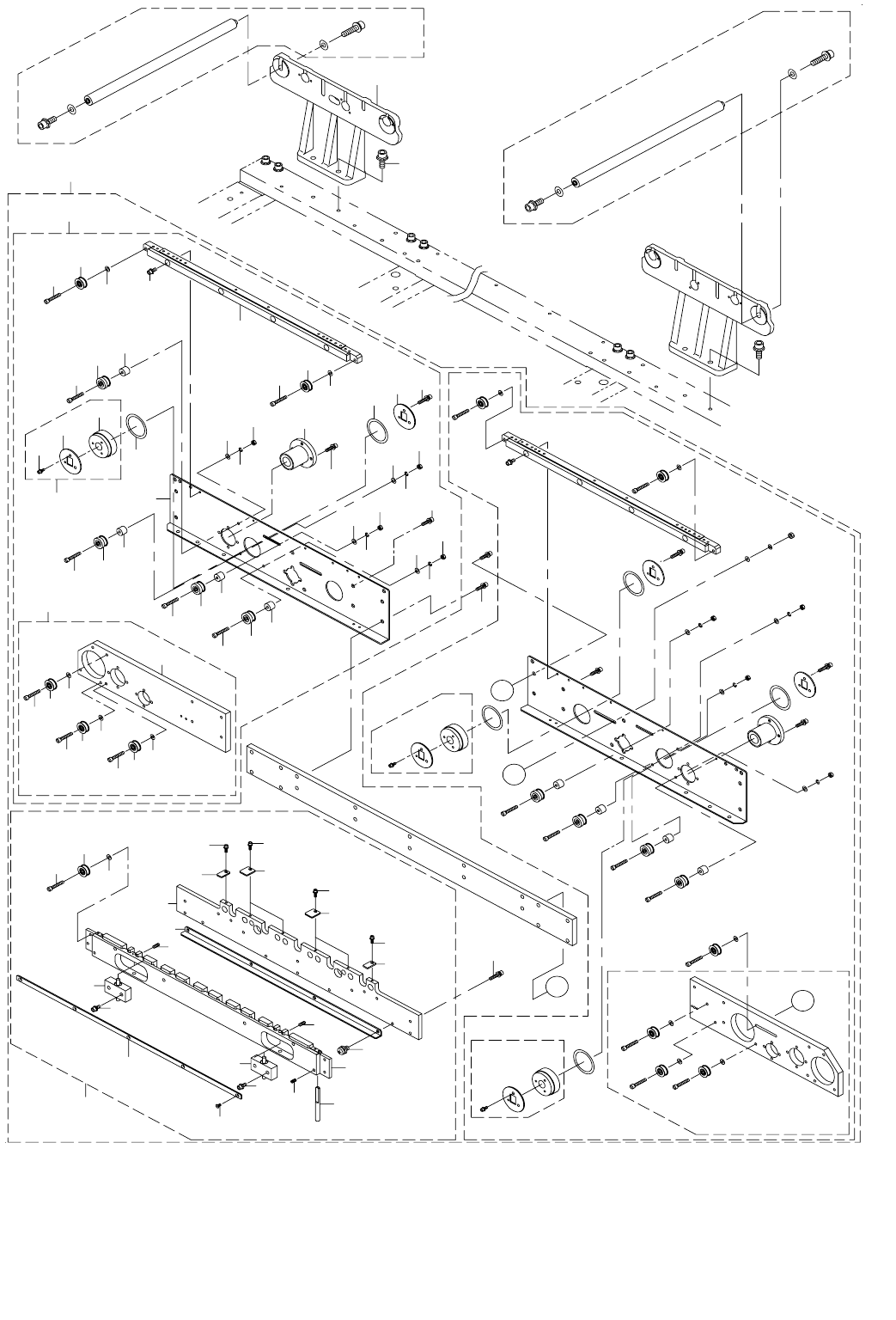

23.PWB CONVEYOR COMPONENTS (3)
基板搬送関係 (3)
47
35
32
33
34
35
32
33
37
36
39
38
49
40
42
41
42
44
43
45
19
20
21
41
42
40
42
25
26
27
9
8
10
10
13
11
12
14
15
16
17
18
13
12
11
11
12
13
13
12
11
16
15
14
16
15
14
16
15
14
22
23
21
28
30
A
B
B
48
46
24
29
9
8
3
2
31
41
43
1
6
7
5
6
7
5
5
7
6
4
A
- 46 -
NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-69752 CONVEYOR RAIL R 77 ASM
コンベアレール Ｒ ７７組
1
2 400-01058 RAIL PLATE RL ASM(L)
レールプレート ＲＬ 組 Ｌ
(1)
3 400-01059 SUPPORT PLATE RL ASM(L)
サポートプレート ＲＬ 組（Ｌ）
(1)
4 400-01064 SUPPORT PLATE RL(L)
サポートプレート ＲＬ（Ｌ）
(1)
5 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(3)
6 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(3)
7 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(3)
8 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
9 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
10 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
11 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(4)
12 E2055-721-000 PULLEY SPACER
プーリスペーサ
(4)
13 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(4)
14 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(4)
15 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
16 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(4)
17 400-00839 DRIVE PULLEY R ASM.
ドライブプーリ Ｒ 組
(1)
18 400-00840 DRIVE PULLEY R
ドライブプーリ Ｒ
(1)
19 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
20 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
21 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
22 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
23 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
24 SB-8160001-00 BEARING
ころがり軸受
(2)
25 400-01063 RAIL PLATE RL(L)
レールプレート ＲＬ（Ｌ）
(1)
26 400-00828 CONVEYOR RAIL
コンベアレール
(1)
27 SL-6031492-TN SCREW
座金付き六角穴ボルト
(4)
28 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
29 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
30 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(3)
31 400-69751 CONVEYOR RAIL RC 77 ASM
コンベアレール ＲＣ ７７組
(1)
32 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
33 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
34 400-80236 CONVEYOR RAIL RC(L)
コンベアレール ＲＣ（Ｌ）
(1)
35 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
36 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
37 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
38 E4075-725-000 SAFETY BAR(E)
セイフティバー（Ｅ）
(1)
39 SL-4040841-SE SCREW M4 L=8
なべねじ Ｍ ４ Ｌ ＝８
(4)
40 E2124-721-000 PWB GUIDE PLATE RA
ＰＷＢ ガイドプレート ＲＡ
(10)
41 E2125-721-000 PWB GUIDE PLATE RB
ＰＷＢ ガイドプレート ＲＢ
(1)
42 SM-0030801-SC SCREW M3 X 8
トランスねじ Ｍ ３ Ｌ ＝８
(11)
43 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(4)
44 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(4)
45 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(4)
46 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(5)
47 400-01056 RAIL GUIDE R(L)
レールガイド Ｒ（Ｌ）
(1)
48 E4365-729-000 CONVEYOR BELT GUIDE (E)
搬送ベルトガイド（Ｅ）
(1)
49 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(10)
