- 47 -

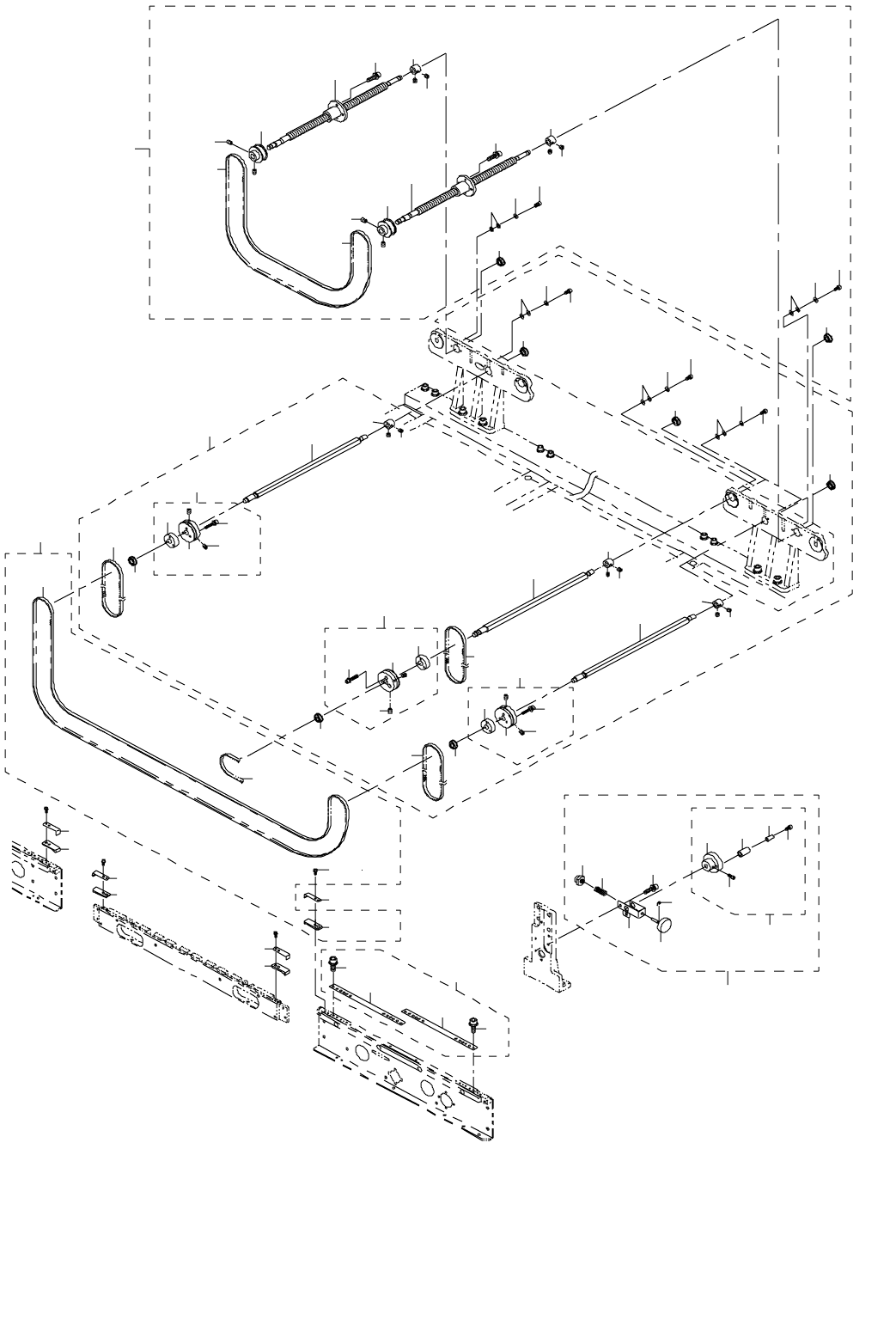

24.PWB CONVEYOR COMPONENTS (4)
基板搬送関係 (4)
16
15
14
10
8
9
30
29
12
30
29
12
30
13
19
18
17
22
21
20
19
18
17
19
18
17
19
18
17
22
21
20
22
21
20
22
21
20
26
27
31
31
28
32
25
31
27
26
25
32
28
31
11
23
33
34
40
38
38
41
42
38
38
40
A
B
B
37
35
43
37
7
29
2
1
24
24
36
39
39
A
4
5
6
4
5
6
5
4
3
- 48 -
NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01060 RAIL PLATE RR ASM(L)
レールプレート ＲＲ 組（Ｌ）
1
2 400-01062 SUPPORT PLATE RR ASM(L)
サポートプレート ＲＲ 組（Ｌ）
(1)
3 400-01069 SUPPORT PLATE RR(L)
サポートプレート ＲＲ（Ｌ）
(1)
4 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(3)
5 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(3)
6 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(3)
7 400-01061 RAIL PLATE RR(L)
レールプレート ＲＲ（Ｌ）
(1)
8 400-00828 CONVEYOR RAIL
コンベアレール
(1)
9 SL-6031492-TN SCREW
座金付き六角穴ボルト
(4)
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
11 SB-8160001-00 BEARING
ころがり軸受
(2)
12 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
13 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1)
14 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
15 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
16 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
17 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(4)
18 E2055-721-000 PULLEY SPACER
プーリスペーサ
(4)
19 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(4)
20 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(4)
21 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
22 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(4)
23 SM-6041002-TN BOLT
六角穴ボルト
(8)
24 400-00839 DRIVE PULLEY R ASM
ドライブプーリ Ｒ 組
(2)
25 400-00840 DRIVE PULLEY R
ドライブプーリ Ｒ
(1)
26 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
27 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
28 SL-6030892-TN SCREW
座金付き六角穴ボルト
(6)
29 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(3)
30 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(3)
31 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(4)
32 E2160-721-000 PULLEY FLANGE
プーリフランジ
(2)
33 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(4)
34 E4074-725-000 SUPPORT PLATE C(E)
サポートプレート Ｃ（Ｅ）
(1)
35 400-01066 RAIL STAND RR(L)
レールスタンド ＲＲ（Ｌ）
1
36 400-01002 GUIDE SHAFT ASM(L)
ガイドシャフト組（Ｌ）
4
37 E2209-725-000 GUIDE SHAFT
ガイドシャフト
(4)
38 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５ Ｘ １４ Ｘ １
(8)
39 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
40 SL-6052042-TN SCREW
座金付き六角穴ボルト
(4)
41 SL-6052092-TN SCREW
座金付き六角穴ボルト
2
42 SL-6052092-TN SCREW
座金付き六角穴ボルト
2
43 400-01065 RAIL STAND RL(L)
レールスタンド ＲＬ（Ｌ）
1
- 49 -
25.PWB CONVEYOR COMPONENTS (5)
基板搬送関係 (5)
5
20
19
11
20
11
21
21
25
23
24
15
5
15
17
21
25
23
48
27
9
7
26
26
10
19
12
10
17
8
13
24
14
13
14
12
6
20
19
21
25
23
24
26
17
28
18
29
32
36
37
33
41
43
39
40
3
2
30
30
47
21
29
18
28
21
29
18
28
8
9
7
6
34
35
38
42
2
3
4
22
22
22
16
31
44
51
45
46
51
49
50
50
1
49
49
49
