KD-2077-Rev03PDFA - 第65页
- 62 - N O T E ( 注記 ) #0 1 . . .. FOR FRON T REFERENCE 手前基準用 #0 2 .... FOR REAR R E FE R E NCE 奥基準用 #0 3 .... O PTIONAL PARTS オプション部品 RE F.NO NOTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 #01 4 00- 69 322 F ITT I NG BAS…
- 61 -

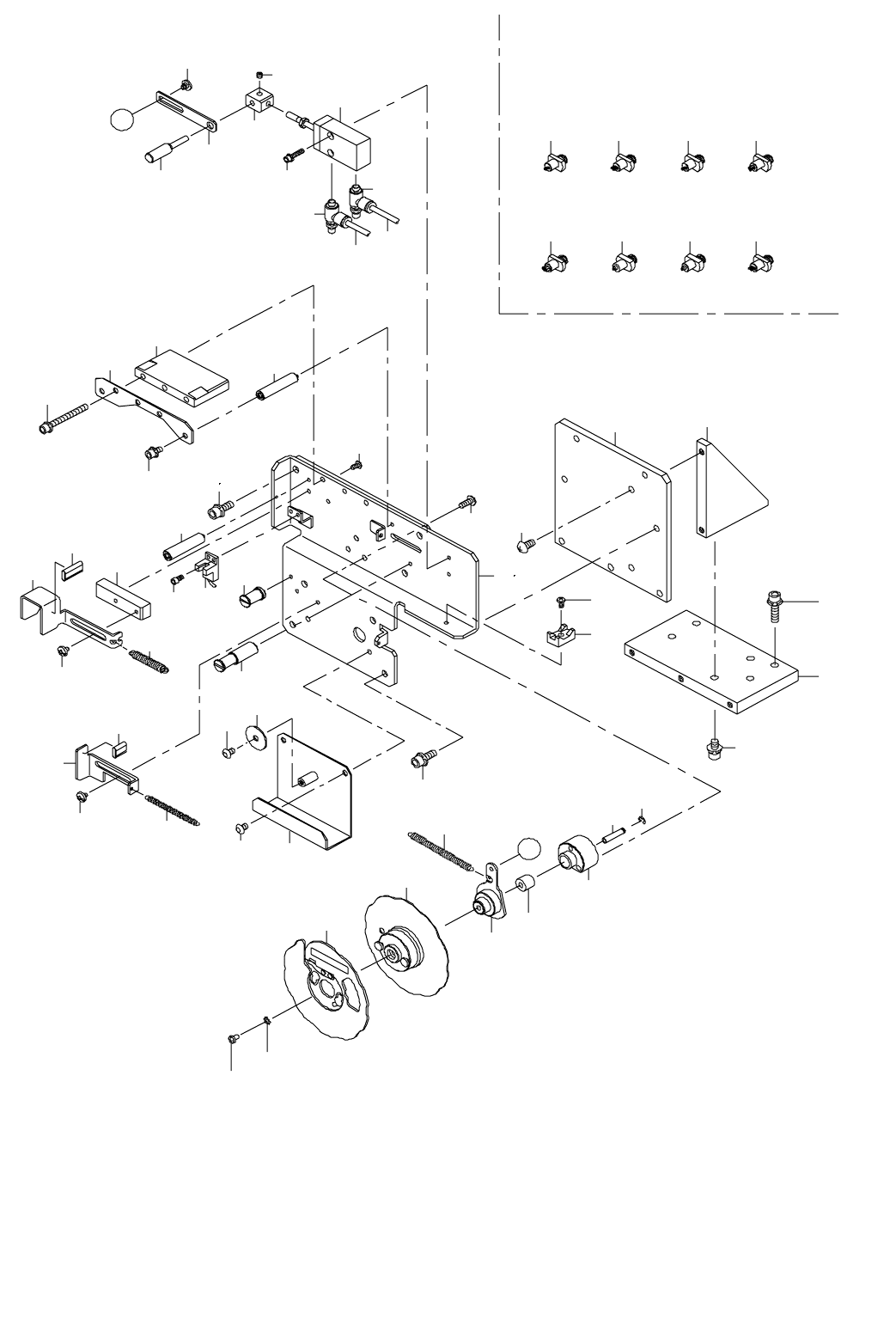

31.BLANK RUN UNIT & NEEDLE COMPONENTS
捨て打ちユニット・ニードル関係
62
3
5
7
8
9
10
11
6
13
14
1
2
15
16
17
18
4
4
19
20
21
22
23
24
25
26
27
28
30
32
33
31
34
35
36
36
37
37
38
39
40
41
45
42
42
43
44
A
A
48
47
49
46
51
52
50
12
29
57
56555453
58 59 60
61
39
- 62 -
NOTE( 注記 ) #01....FOR FRONT REFERENCE 手前基準用
#02....FOR REAR REFERENCE 奥基準用
#03....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-69322 FITTING BASE PLATE
取り付けベース
1
2
#02
400-82769 FITTING BASE PLATE R
取り付けベース Ｒ
1
3 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
1
4 400-69323 STUD A
スタッド Ａ
2
5 400-69324 STUD B
スタッド Ｂ
1
6 400-69325 STUD C スタッド Ｃ 1
7 400-69326 TAPE HOLDER BASE
テープホルダベース
1
8 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
9 400-69327 TAPE HOLDER A
テープホルダ Ａ
1
10 400-52091 LINK SCREW M
リンクスクリュー Ｍ
2
11 400-83239 UPPER CLAMP SP
アッパークランプスプリング
1
12 400-69329 TAPE HOLDER B
テープホルダー Ｂ
1
13 400-52091 LINK SCREW M
リンクスクリュー Ｍ
2
14 400-69350 UNDER CLUMP SP
アンダークランプ ＳＰ
1
15 400-69330 BLANK RUN BASE
捨て打ちベース
1
16 400-69331 TAPE GUIDE COVER
テープガイドカバー
1
17 SL-6044092-TN SCREW
座金付き六角穴ボルト
3
18 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
19 400-69332 HOUSING BASE ハウジングベース 1
20 E3292-760-000 ONE WAY CLUTCH
ワンウェイクラッチ
1
21 SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ ４ Ｌ ＝１０
3
22 E6404-705-000 REEL SHAFT B
巻取りシャフト Ｂ
1
23 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
1
24 E4303-706-0A0 ARM 16 ASM
揺動アーム１６（組）
1
25 E4304-706-0A0-A HOUSING 16 ASM
ハウジング１６組
1
26 WT-0320002-KZ WASHER
歯付き座金 Ｍ ３
1
27 SM-5030555-SC SCREW
バインドねじ
1
28 400-69333 DRIVE SP
ドライブ ＳＰ
1
29 PA-1002008-A0 AIR CYLINDER
エアシリンダ
1
30 SL-6031402-TN BOLT 座金付き六角穴ボルト 2
31 400-69334 JOINT BLOCK
ジョイントブロック
1
32 400-69335 ROLL DRIVING LEVER
ロールドライビングレバー
1
33 E6372-705-000-M LINKSCREW
リンクスクリュウ
1
34 400-69336 PULL SHAFT
プルシャフト
1
35 SM-8040302-TP SETSCREW
止めねじ
1
36 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
2
37 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
6
38 400-83238 TAPE HANGER
テープハンガー
1
39 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
3
40 E4310-706-0A0-A TAPE HOLDER 16 ASM
テープホルダー１６組
1
41
#01
SL-6051492-TN BOLT
座金付き六角穴ボルト
3
42 400-69351 GASKET
ガスケット
0.05
43 400-57589 TAPE DETECT SENSOR ASM テープキレセンサ組 1
44 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
45
#02
SL-6051492-TN BOLT
座金付き六角穴ボルト
4
46
#02
400-69338 BRANK RUN UNIT STAND A
捨て打ちユニットスタンド Ａ
1
47
#02
SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
1
48
#02
SL-6051492-TN BOLT
座金付き六角穴ボルト
4
49
#02
400-69348 BRANK RUN UNIT STAND B
捨て打ちユニットスタンド Ｂ
1
50
#02
400-69349 BRANK RUN UNIT STAND C
捨て打ちユニットスタンド Ｃ
1
51
#02
SM-6051002-TN BOLT
六角穴ボルト
2
52
#02
SL-6052092-TN SCREW
座金付き六角穴ボルト
4
53 E3401-802-000 NEEDLE S
ニードル Ｓ
1
54 E3406-802-000 NEEDLE M
ニードル Ｍ
1
55 E3411-802-000 NEEDLE L
ニードル Ｌ
1
56 E3416-802-000 NEEDLE LL ニードル ＬＬ 1
57 E3421-802-000 NEEDLE XL
ニードル ＸＬ
1
58
#03
E3402-802-000 NEEDLE CS
ニードル ＣＳ
1
59
#03
E3407-802-000 NEEDLE CM
ニードル ＣＭ
1
60
#03
400-28869 NEEDLE S WST
ニードル Ｓ ＷＳＴ
1
61 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
1
62 HX-0029400-00 FIXED BASE
固定ベース
1
- 63 -

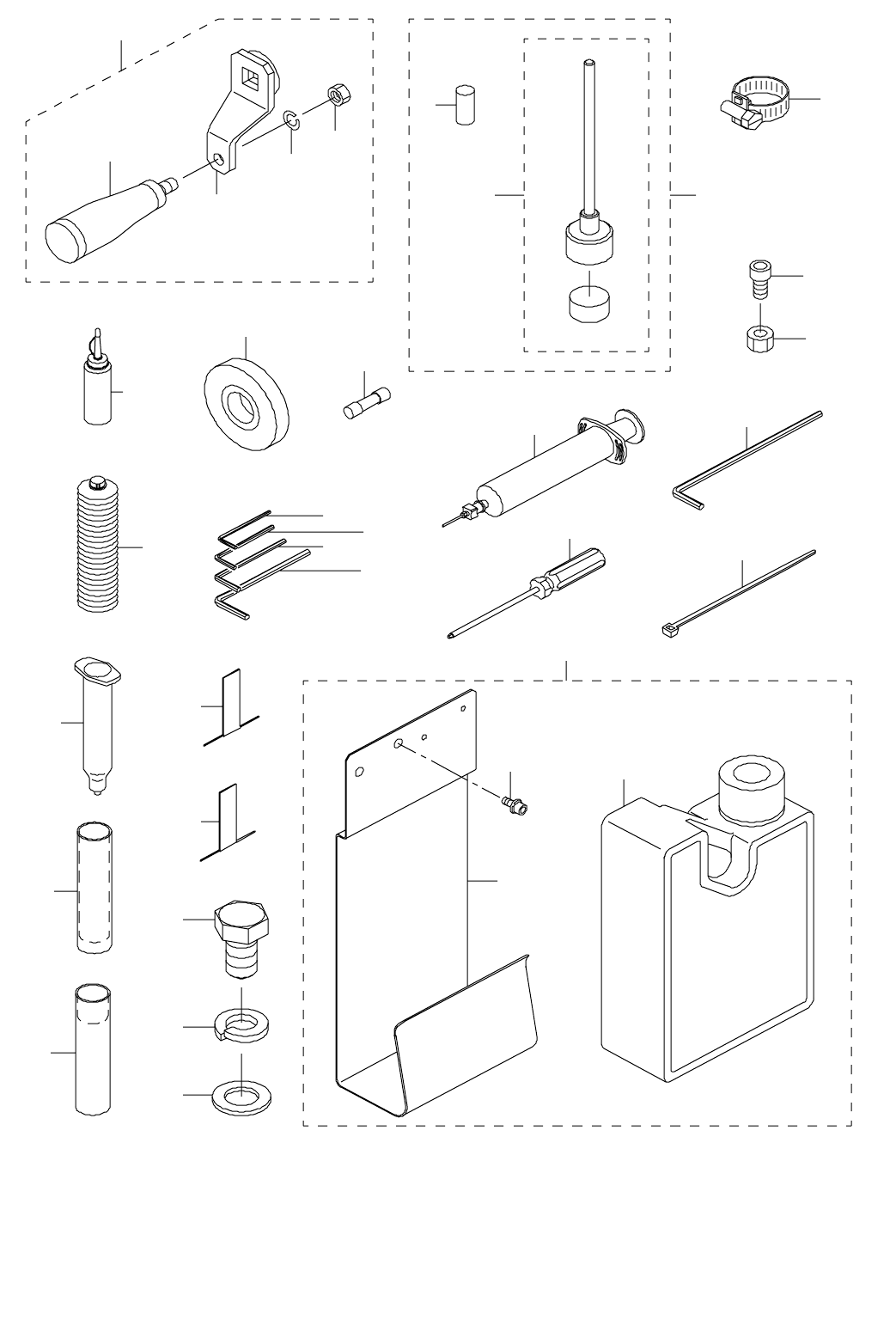

32.ACCESSORY COMPONENTS
梱包添付品関係
8
20
13
17
16
18
15
14
19
7
9
26
27
28
29
25
4
10
3
21
1
22
23
24
11
12
33
31
32
35
34
5
6
30
2
