- 65 - OP TIO N オプション 33 . A W C & AI R BL O W U NI T CO MP ONE NTS 自動基板幅調整・エアー抜きユニット関係 16 14 6 17 18 15 10 7 11 12 20 21 8 13 5 9 19 22 24 23 25 26 2 3 4 1 28 44 30 31 34 33 32 37 38 29 44 44 42 43 44 27 41 45 39 40…
- 64 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3431-802-000 NEEDLE CLEANER S
ニードルクリーナ Ｓ
5
2 400-69277 BACK UP PIN 2077 ASM
バックアップピン２０７７組
16
3 400-69278 SUPPORT PIN CAP
サポートピンキャップ
(1)
4 400-34506 BACK UP PIN ASSEMBLY
バックアップピン組
(1)
5 288-46509 WASHER
平座金（予備２０）
4
6 288-46400 BOLT
六角ボルト（Ｍ ２０）
4
7 161-21907 HOSE BAND
ホースバンド
1
8 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
12
9 NM-6080002-SC NUT M8
六角ナット Ｍ ８ ２種
12
10 400-46643 CG2 GREASE
ＣＧ ２グリース
1
11 B9121-220-0A0 OILER (CONTAINING NO.2 OIL)
油差し ＮＯ．２入り
1
12 E3939-802-000 BLANK RUN TAPE
捨て打ちテープ
1
13 400-32449 6459 GREASE N
６４５９グリース Ｎ
1
14 J1066-000-00B HEXAGONAL WRENCH KEY (2MM)
六角棒スパナ ２ ＭＭ
1
15 J1066-000-00C HEXAGONAL WRENCH KEY 2.5
六角棒スパナ ２．５
1
16 J1066-000-00D HEXAGONAL WRENCH KEY
六角棒スパナ
1
17 J1066-000-00E HEXAGONAL BOWL WRENCH
六角棒ボールレンチ
1
18 J1066-000-A0G HEXAGONAL LONG SPANNER
六角棒ロングスパナ
1
19 J1080-000-000 BOLL SCREWDRIVER
ボールドライバ
1
20 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
10
21 E3432-802-000 NEEDLE CLEANER M
ニードルクリーナ Ｍ
5
22 E6113-715-000 BARREL (30)
バレル（３０）
3
23 E2508-802-000 REMAINING AMOUNT DETECTION JIG
残量検知治具（ＥＭＰ）
1
24 E2509-802-000 REMAINING AMOUNT DETECTION JIG
残量検知治具（ＦＵＬＬ）
1
25 HF-0110025-S0 SLO-BLO FUSE
タイムラグヒューズ
3
26 400-01639 AUTO DRAIN SET ASM.
オートドレインセット組
1
27 400-16814 DRAIN TANK STAY
ドレンタンクステイ
(1)
28 400-16815 DRAIN TANK
ドレインタンク
(1)
29 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
30 288-46608 SPRING WASHER
ばね座金（予備２０）
4
31 400-72349 HAND KNOB ASM
ハンドノブ組
1
32 400-72363 HAND KNOB
ハンドノブ
(1)
33 400-72364 HAND KNOB ARM
ハンドノブアーム
(1)
34 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
35 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(1)
- 65 -

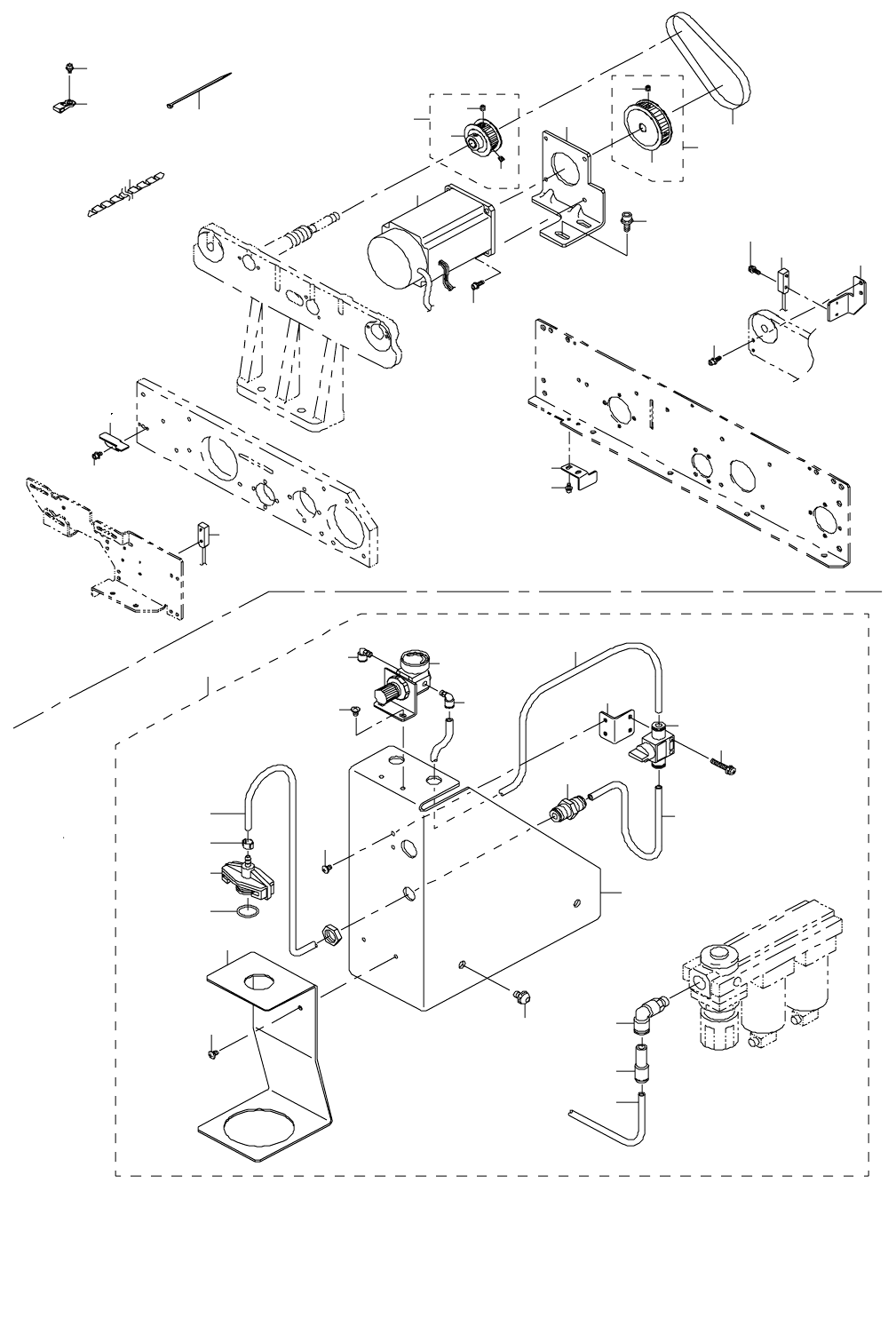

OPTION
オプション
33.AWC & AIR BLOW UNIT COMPONENTS
自動基板幅調整・エアー抜きユニット関係
16
14
6
17
18
15
10
7
11
12
20
21
8
13
5
9
19
22
24
23
25
26
2
3
4
1
28
44
30
31
34
33
32
37
38
29
44
44
42
43
44
27
41
45
39
40
35
36
36
- 66 -
NOTE( 注記 ) #01....FOR FRONT ･ LEFT-RIGHT 手前・左右用
FOR REAR ･ RIGHT-LEFT 奥・右左用
#02....FOR FRONT ･ RIGHT-LEFT 手前・右左用
FOR REAR ･ LEFT-RIGHT 奥・左右用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-68876 CONVEYOR DETECT SNS CBL ASM
コンベア検出センサケーブル組
1
2
#01
400-69345 AWC SENSOR DOG 77 F LR (L)
ＡＷＣ センサドグ ７７ Ｆ ＬＲ （Ｌ）
1
3
#02
400-69346 AWC SENSOR DOG 77 F RL (L)
ＡＷＣ センサドグ ７７ Ｆ ＲＬ （Ｌ）
1
4 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
5 400-00768 AWC PULLEY A ASM.
ＡＷＣ プーリ Ａ 組
1
6 E2153-725-000 AWC PULLEY A ＡＷＣ プーリ Ａ (1)
7 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
8 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
9 400-00769 AWC PULLEY B ASM.
ＡＷＣ プーリ Ｂ 組
1
10 E2154-725-000 AWC PULLEY B
ＡＷＣ プーリ Ｂ
(1)
11 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(2)
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
13 E2155-725-000 AWC BELT (M/L)
ＡＷＣ ベルト （Ｍ ／ Ｌ）
1
14 E2156-725-000 AWC OP DOG (M/L)
ＡＷＣ ＯＰ ドグ （Ｍ ／ Ｌ）
1
15 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
16 E4801-729-000 AWC SENSOR BRACKET B (M/L)
ＡＷＣ センサブラケット Ｂ（Ｍ ／ Ｌ）
1
17 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
18 400-02120 AWC ORG SENS ASM
自動幅調原点センサ組
1
19 E2152-725-000 AWC BRACKET R
ＡＷＣ ブラケット Ｒ
1
20 E9434-729-0A0 WIDTH ADJUST MOTOR ASM.
自動幅調モータ組
1
21 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
22 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
2
23 HX-0034400-00 HARNESS PARTS
束線パーツ
1
24 SL-6030692-TN BOLT
座金付き六角穴ボルト
1
25 EA-9500B01-00 CABLE BAND
束線バンド
2
26 HX-0052200-00 SPIRAL TUBE
スパイラルチューブ
0.32
27 400-69533 AIR BLOW UNIT ASM
エア抜きユニット組
1
28 E4001-802-000 REGULATER BRACKET
レギュレータブラケット
(1)
29 E4002-802-000 SYRINGE HOOK
シリンジフック
(1)
30 SM-0040601-SC SCREW M4X0.7 L=6 トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (2)
31 400-69275 VALVE BRACKET
バルブブラケット
(1)
32 PV-0100060-00 HAND VALVE
ハンドバルブ
(1)
33 SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ ４ Ｌ ＝２５
(2)
34 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
35 PF-0205010-B0 REGUIATER
レギュレータ
(1)
36 PJ-3040605-02 ELBOW UNION 6XM5
エルボユニオン ６ ＸＭ ５
(2)
37 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
38 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
39 E4003-802-000-A ADAPTER HEAD
アダプターヘッド
(1)
40 E4004-802-000 AIR CLAMP
エアクランプ
(1)
41 RO-1582401-00 O-RING
Ｏ リング
(1)
42 PJ-3041053-01 ELBOW UNION
エルボユニオン
(1)
43 PJ-3010600-03 REDUCER レデューサ (1)
44 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(3)
45 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
