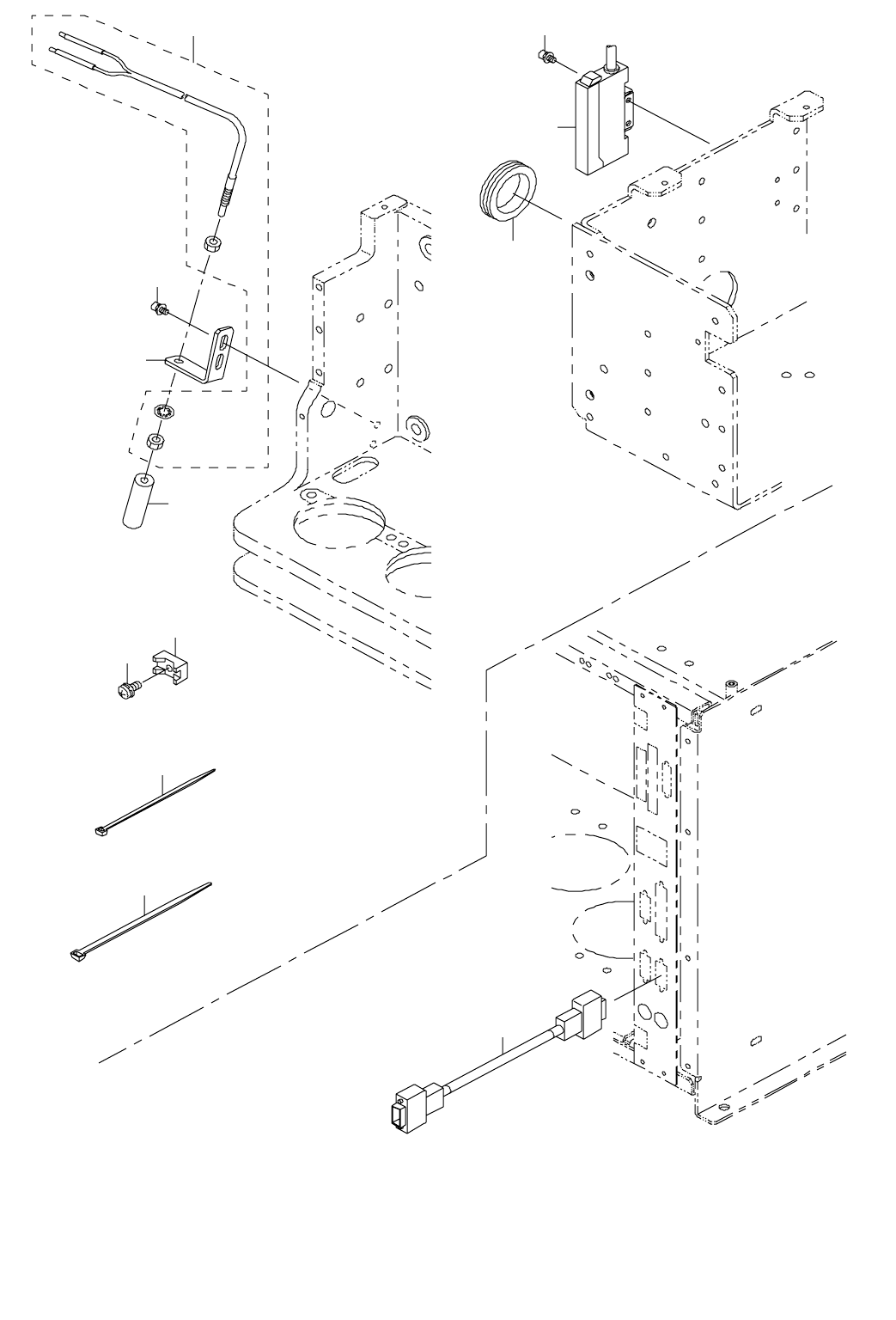

34.BAD MARK READER & TOUCH PANEL COMPONENTS
バッドマークリーダ・タッチパネル関係
1
4
5
12
3
7
9
8
6
2
10
11
- 68 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-27815 F-232C CABLE ASM
Ｆ −２３２ Ｃ ケーブル組
1
2 400-69286 BMR BR
ＢＭＲ ＢＲ
1
3 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
4 400-02267 BAD MARK SENSOR ASM
バッドマークセンサ組
1
5 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
6 HD-0013100-30 FIBER UNIT ファイバユニット 1
7 E9638-729-000 FIBER LENS
ファイバレンズ
1
8 HX-0029400-00 FIXED BASE
固定ベース
1
9 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
1
10 EA-9500B01-00 CABLE BAND
束線バンド
4
11 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
2
12 400-69352 GROMMET
グロメット
1
- 69 -

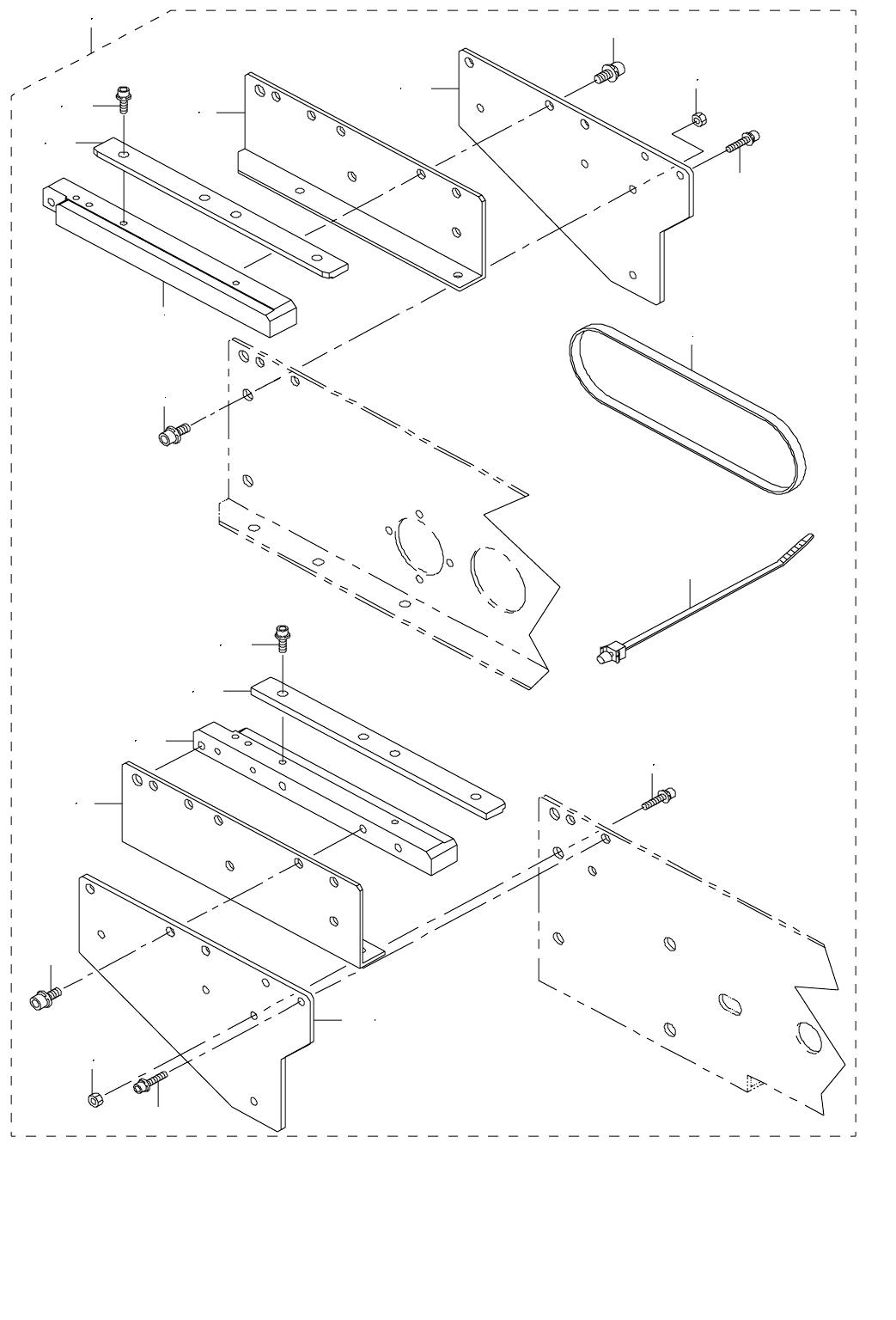

35.CONVEYOR EXTENTION COMPONENTS
搬送延長
3 4
5 6
13 14
15 16
7 8
9 10
11 12
11 12
17 18
17 18
19
15 16
19
20
20
21
22
23 24
21 22
23 24
25
1 2
