35.CONVEYOR EXTENTION COMPONENTS
搬送延長
3 4
5 6
13 14
15 16
7 8
9 10
11 12
11 12
17 18
17 18
19
15 16
19
20
20
21
22
23 24
21 22
23 24
25
1 2
- 70 -
NOTE( 注記 ) #01....FOR 150MM １５０ ＭＭ 用
#02....FOR 250MM ２５０ ＭＭ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-11052 CONVEYOR EXTENTION 150 ASM
コンベア延長１５０組
1
2
#02
400-11059 CONVEYOR EXTENTION 250 ASM
コンベア延長２５０組
1
3
#01
400-11053 RAIL PLATE F(150)
レールプレート Ｆ（１５０）
(1)
4
#02
400-11060 RAIL PLATE F(250)
レールプレート Ｆ（２５０）
(1)
5
#01
400-11054 RAIL PLATE R(150)
レールプレート Ｒ（１５０）
(1)
6
#02
400-11061 RAIL PLATE R(250)
レールプレート Ｒ（２５０）
(1)
7
#01
400-11055 RAIL F(150)
レール Ｆ（１５０）
(1)
8
#02
400-11062 RAIL F(250)
レール Ｆ（２５０）
(1)
9
#01
400-11056 RAIL R(150)
レール Ｒ（１５０）
(1)
10
#02
400-11063 RAIL R(250)
レール Ｒ（２５０）
(1)
11
#01
400-11057 PWB GUIDE EX(150)
ＰＷＢ ガイド ＥＸ（１５０）
(2)
12
#02
400-11064 PWB GUIDE EX(250)
ＰＷＢ ガイド ＥＸ（２５０）
(2)
13
#01
400-11058 CONVEYOR BELT EX(150)
コンベアベルト ＥＸ（１５０）
(2)
14
#02
400-11065 CONVEYOR BELT EX(250)
コンベアベルト ＥＸ（２５０）
(2)
15
#01
400-11072 JOINT PLATE F(150)
ジョイントプレート Ｆ（１５０）
(2)
16
#02
400-11066 JOINT PLATE F(250)
ジョイントプレート Ｆ（２５０）
(2)
17
#01
SL-6031092-TN SCREW
座金付き六角穴ボルト
(6)
18
#02
SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
19 SL-6031492-TN SCREW
座金付き六角穴ボルト
(4)
20 SL-6041292-TN SCREW
座金付き六角穴ボルト
(6)
21
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
22
#02
SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
23
#01
NM-6040002-SN NUT M4
六角ナット Ｍ ４ Ｘ ０．７ ２種
(8)
24
#02
NM-6040002-SN NUT M4
六角ナット Ｍ ４ Ｘ ０．７ ２種
(12)
25 HX-0044000-00 CABLE BAND
束線バンド
(5)
- 71 -

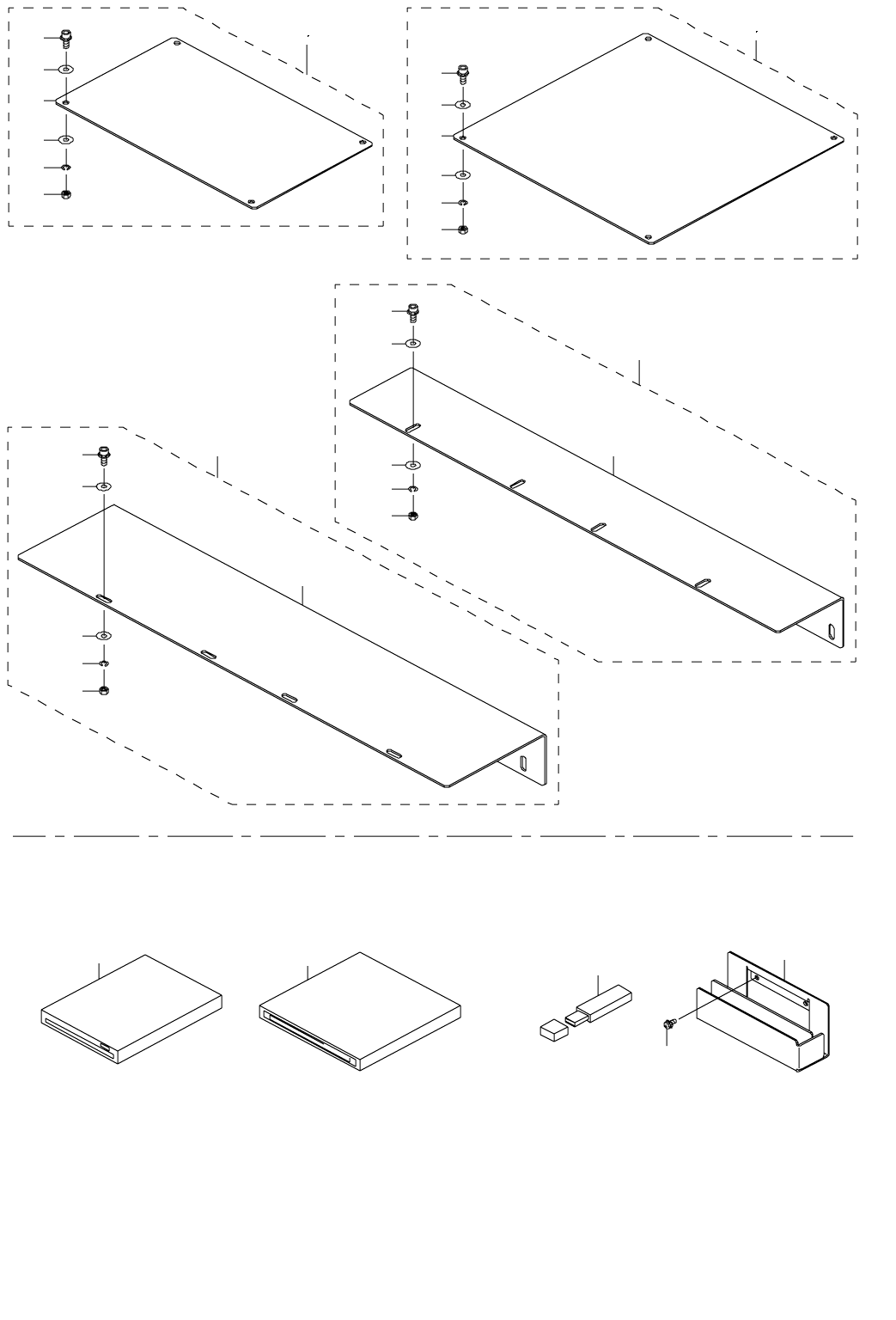

36.CONNECT PLATE & AUXILIARY MEMORY COMPONENTS
