调整传送部分，使得基板传送顺畅。

＜步骤１＞设置传送轨道宽度

※ 已在 Step3.更改过传送宽度时，只进行确认及微调整即可。

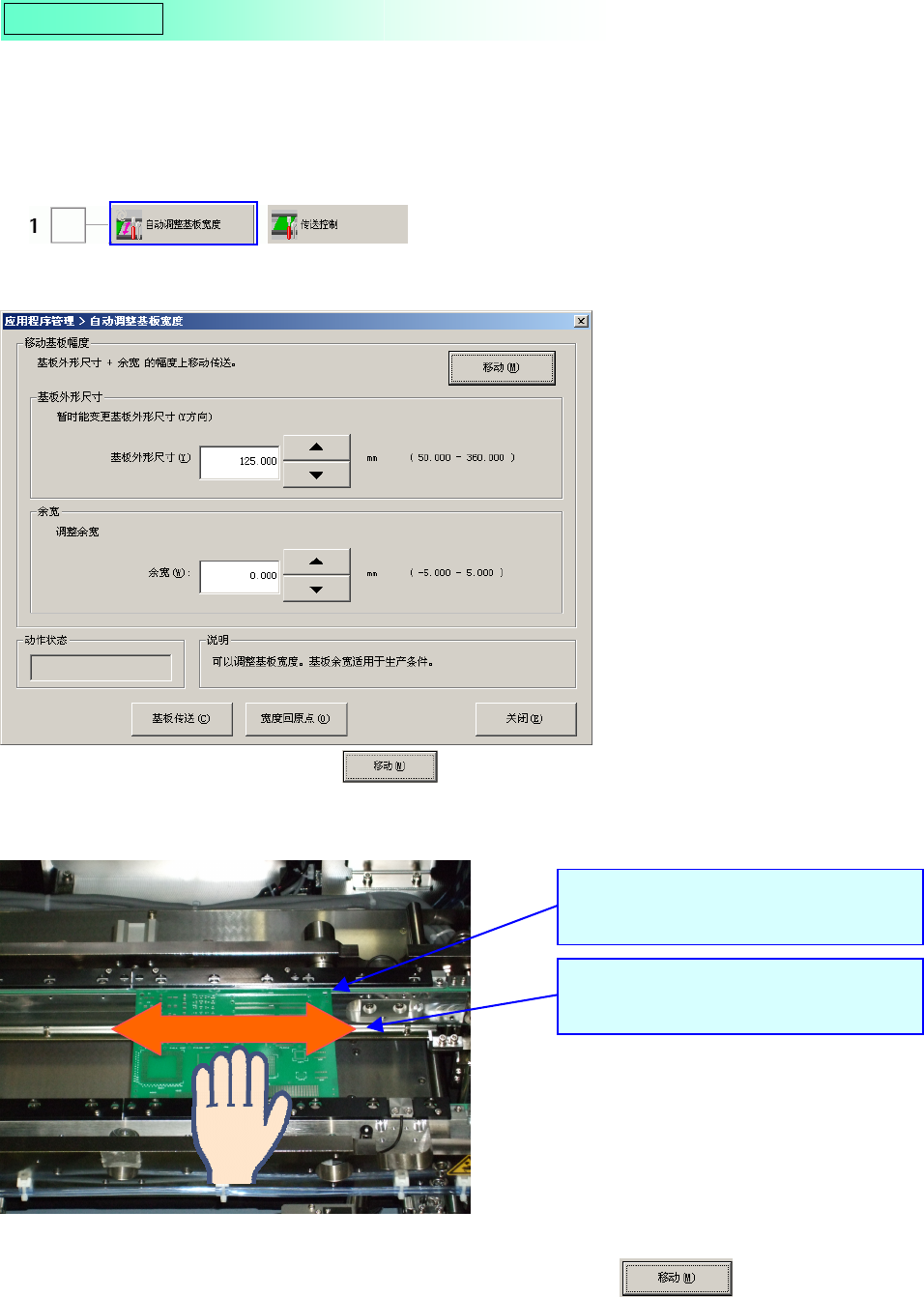

① 请按下「自动调整基板宽度」。

② 显示「自动调整基板宽度」画面。

③ 确认设置的尺寸后，请按下按钮。

（要执行「移动」、而尚未执行「宽度回原点」时，请按提示，先执行返回原点。）

④ 把基板放在传送带上，确认轨道宽度。

⑤ 传送轨道宽度太宽、或太窄时，请调整「余宽」后，再按下按钮。

请把基板和轨道的间隔，调整为 0.5～

1.0mm。

请确认在整个传送轨道上基板的

流动是否顺畅。

支援准备 1 传送设置

操作手册 Rev00

＜步骤２＞调整挡块位置

※ 本书就标准的外形基准调整方法进行说明。

有关销基准（选项）的调整方法，请参见『使用说明书 CD』的「2-7-1-3 销基准的调整方法」。

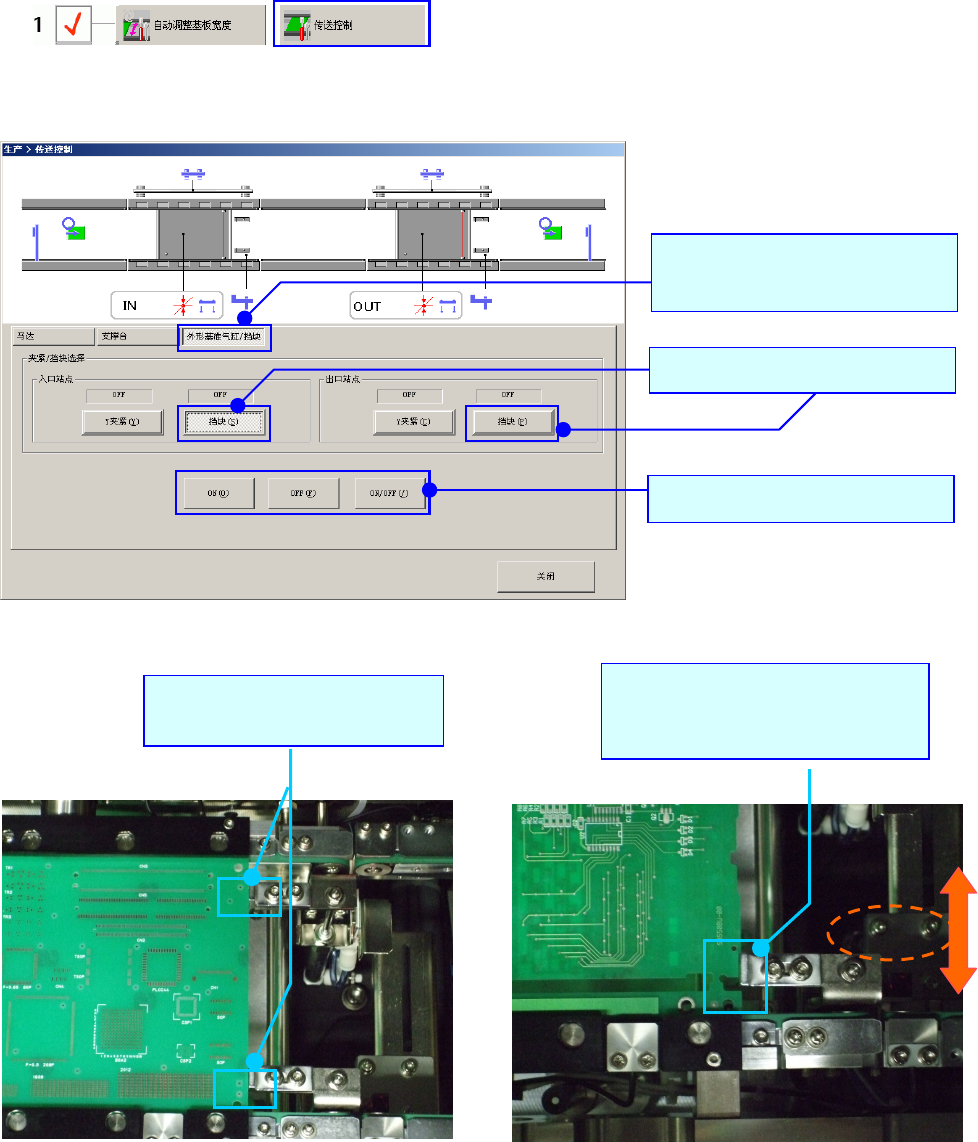

① 请按下按钮「传送控制」。

② 显示「传送控制」画面。

③ 把挡块「ON」，用手把基板对准挡块，确认位置。

1.请选择「外形基准气缸/挡

块」。

2.请选择「挡块」。

3.请操作

「ON」/「OFF」。

请确认基板顶住挡块的状态

是否稳定。

若挡块碰到基板的缺口而不稳

定时，请把螺丝拧松，调整挡块

的位置。

操作手册 Rev00

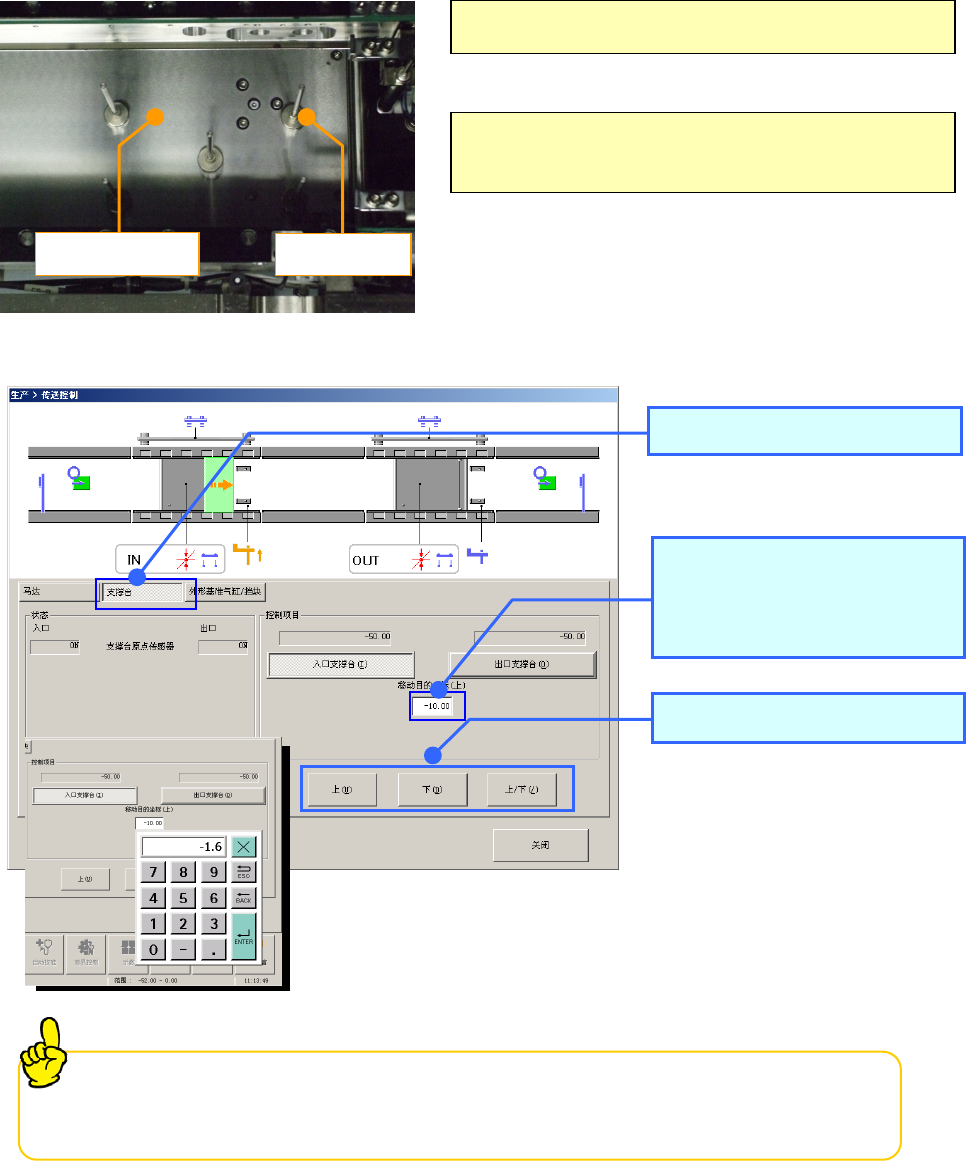

＜步骤３＞支撑销的位置

※ 夹紧基板时，要配置支撑销，以防止向下弯翘。

使用厚度薄的基板和大型基板时，因弯翘度大，建议设置支撑销。

① 根据基板的形状，在支撑台上配置支撑销。

② 把基板放在传送道上后，在传送控制画面中进行操作，将「支撑台」升高。

③ 请确认支撑销的位置。此外，请用手从上面轻轻地压基板，确认有支撑销支撑着基板。

请确认支撑销下面没有附着芯片等物。

支撑销

支撑台

双击输入焦点，显示数字软键盘后，可在键盘上或用鼠标直接点击输入数值。

两面贴片的基板，配置支撑销时要注意不要让支撑销

碰到基板背面已贴装好的元件。

2. 输入基板厚度尺寸，必须负

数。

例)基板厚度为 1.6mm 时，

请输入“-1.60”。

3. 控制操作台架的升·降。

1. 请选择「支撑台」。
