操作手册 Rev00
3-
3

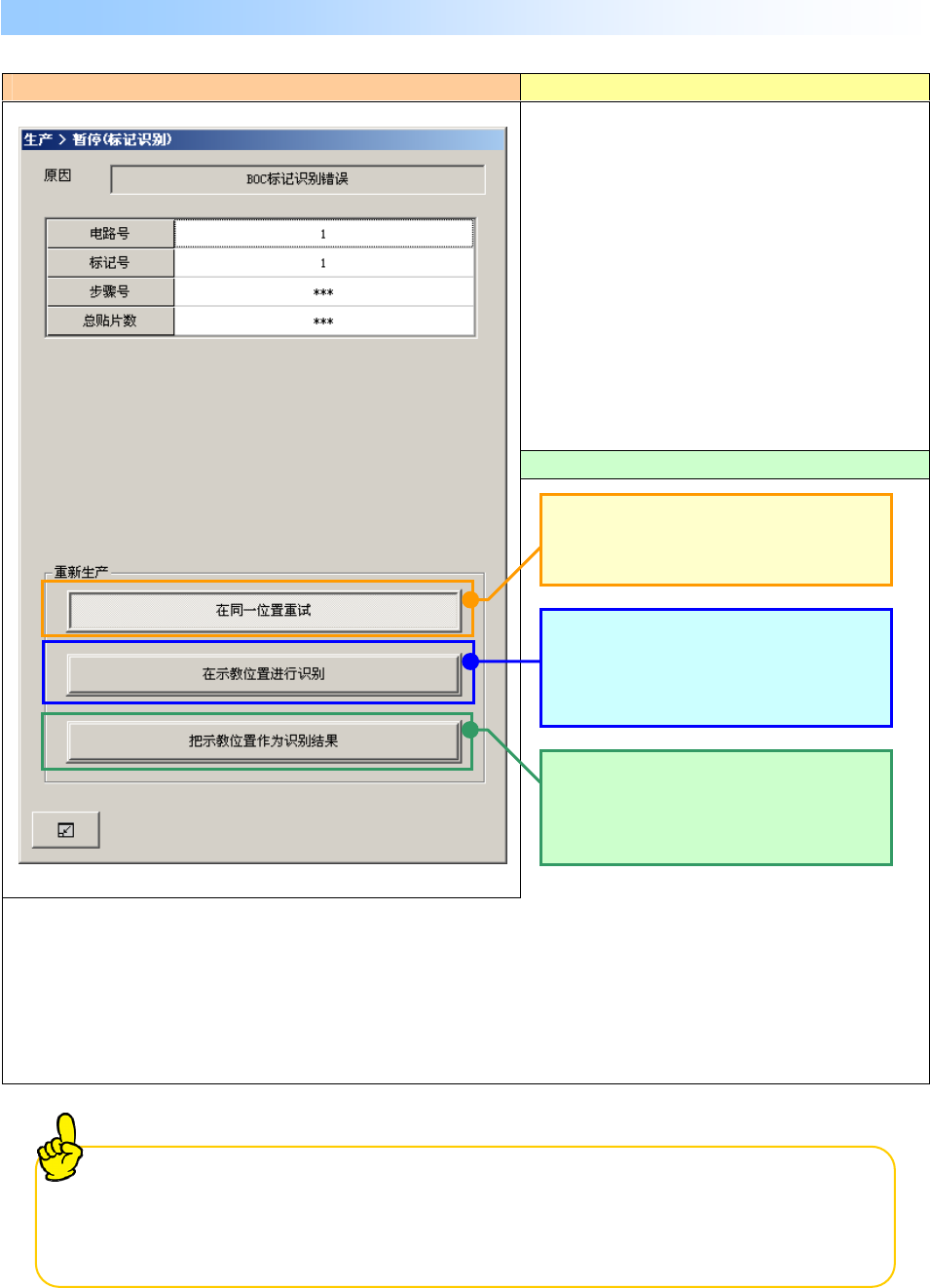

BOC 标记、基准领域标记识别错误时，显示如下画面，装置暂停。
发生错误的画面 错误的原因，原因
① BOC 标记弄脏。
② BOC 标记检测框内没有标记。
③ BOC 标记坐标数据输入错误。
※基准领域标记也发生同样的错误。
处理错误的方法
①选择按钮「功能栏」／「示教」，进行标记中心的示教。
②示教后，即可选择「重新开始生产模式」。
③判断标记状态（形状
・弄脏）、标记是否在检出框内后，进行选择。
请指定「重新开始生产模式」，按下［开始开关］。即按「重新开始生产模式」处理标记。
3-3 发生标记识别错误
选择「重新开始生产模式」，只对现在已定心的基板有效。
因此，从下一个基板起适用生产程序上的值。
因批次变更等该批次基板的所有条件发生变化时，请进行生产程序编辑。
再次识别标记（重试）。
出现「检测框内」「标记形状无异常」
时选择此项
。
在示教位置进行再次识别。
在「检出框外」「标记形状无异常」
时选择此项。
不进行标记识别，把示教位置作为识
别结果强行处理。
「标记形状异常」时选择此项。
操作手册 Rev00
3-
4

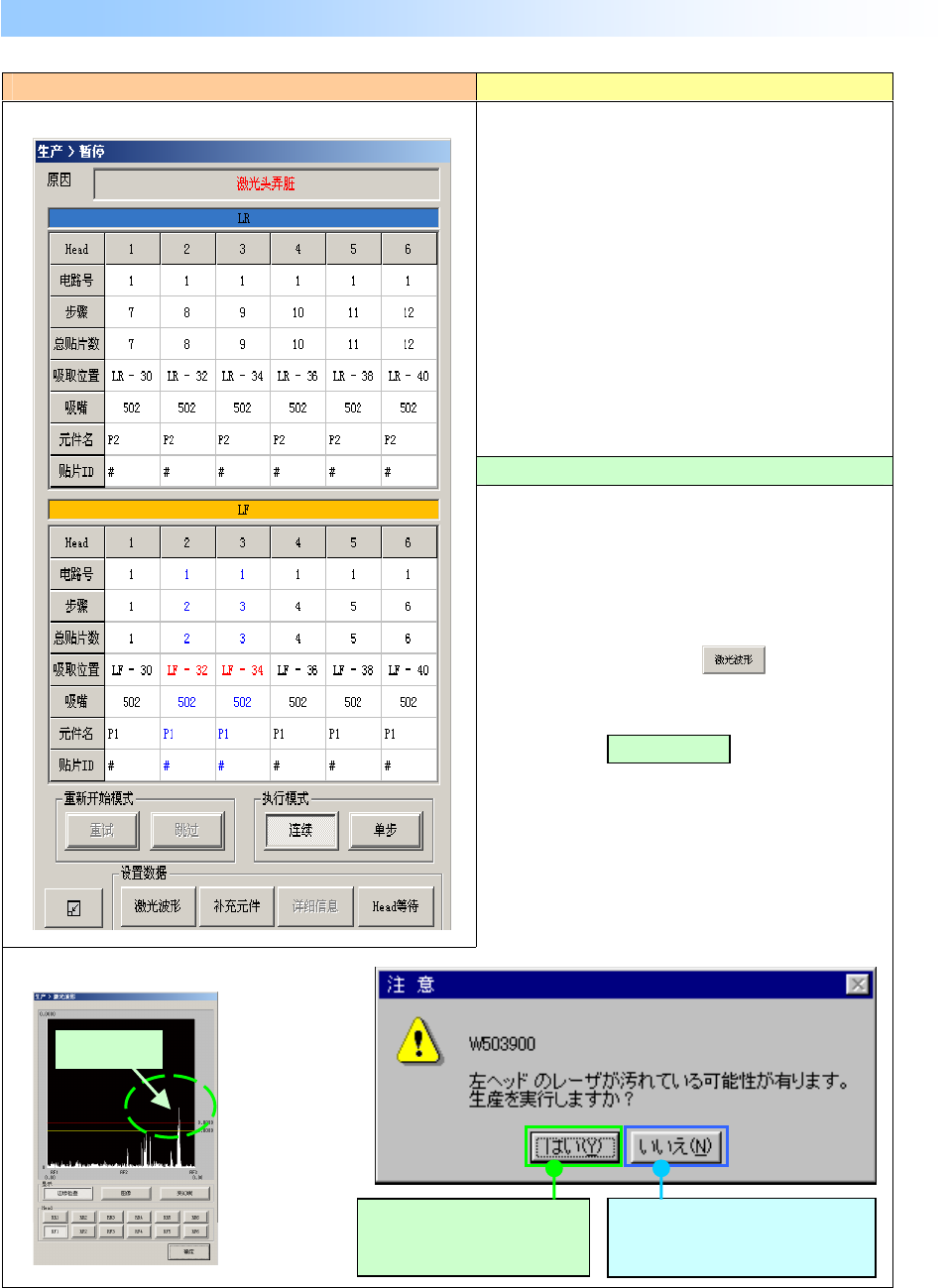

检查出激光弄脏时，显示如下画面，装置暂停。
发生错误的画面 错误的原因，原因
在操作选项选中“生产（功能 2）”标签的“检
查激光弄脏”时，搬入基板时将进行激光弄
脏检查，检出激光弄脏时运行暂停。
①激光窗口弄脏。
②激光窗口有伤痕。
处理错误的方法
【激光波形画面示例】
① 发生「激光弄脏」时，贴片头会移动到
前侧，机器运行暂停。
② 请参见『操作手册Ⅱ』的「日常检查」，
清扫激光窗口。
③ 清扫后，按下按钮 ，确认「激
光波形显示」画面，看是否激光脏污已
经清除。
④ 请按下 。
再次检查激光弄脏，若检查不出激光弄
脏则开始运行生产。
检查出激光弄脏时，会显示以下提示。
3-4 激光弄脏
有脏污
有脏污
在激光窗口有伤痕的
状态下，要继续时选
择
。
通常情况下请选择“否”。
会再次暂停，请再清扫激
光
窗
口。
开始开关
操作手册 Rev00
3-
5

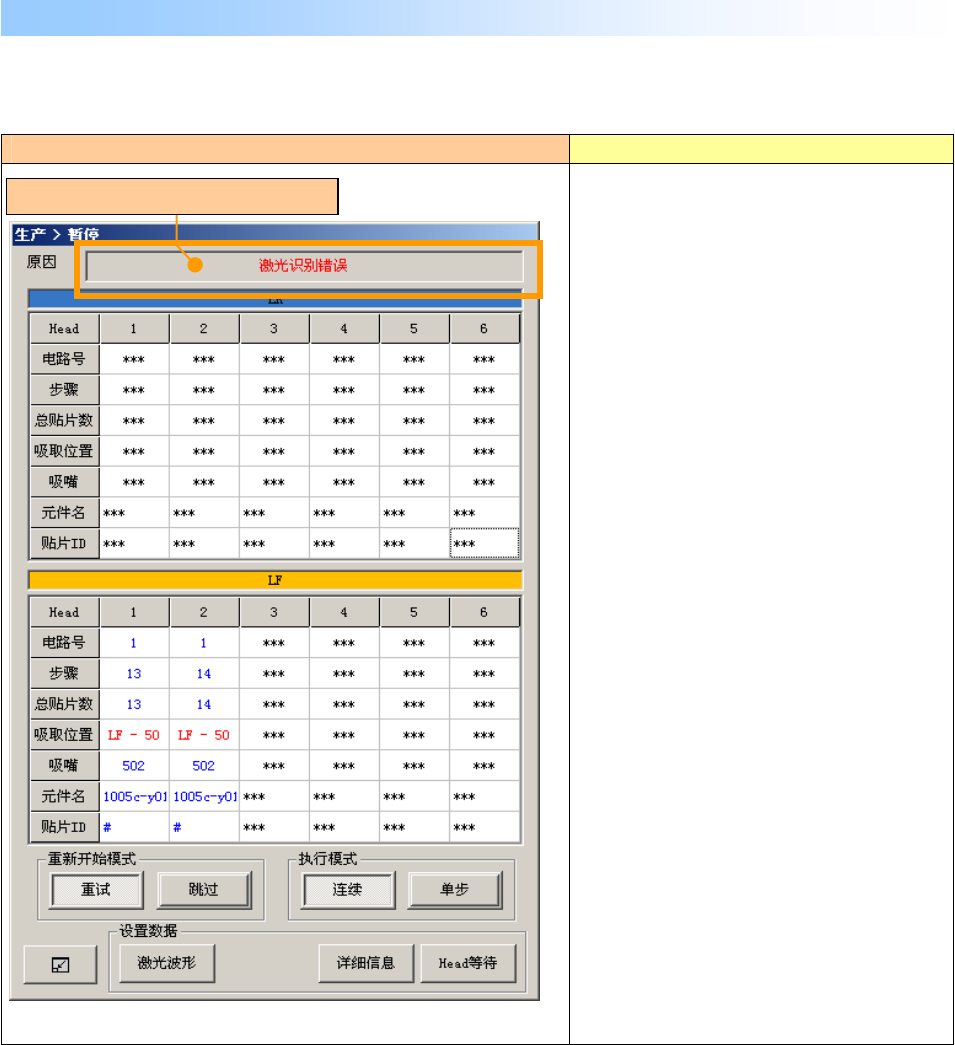

生产程序的各种数据与激光测量的数据不一致时，显示如下画面，装置暂停。
发生错误的画面 错误的原因，原因
①芯片站立。
②判定为异元件。
③激光重试超次。
④吸取偏差。
3-5 发生错误
・・
（激光识别错误 芯片站立错误 其他生产错误）
※错误内容不同，显示也不同。
