Mx Series Manual 1-84 3. PWB 生产信息 • Planned Board : 显示当前的计划生产量 。 • Produced Board : 显示已完成生产的数量 。 • Block / Board : 显示有 Block 的印制电路板 中正在进行作业的 Block 位置。 • Progress : 是生产 目标数量与已完成数量之比 。（进行率） 4. Feeder Refill （部件补充）信息 • Refi…
第
1
章
开始程序
1-83

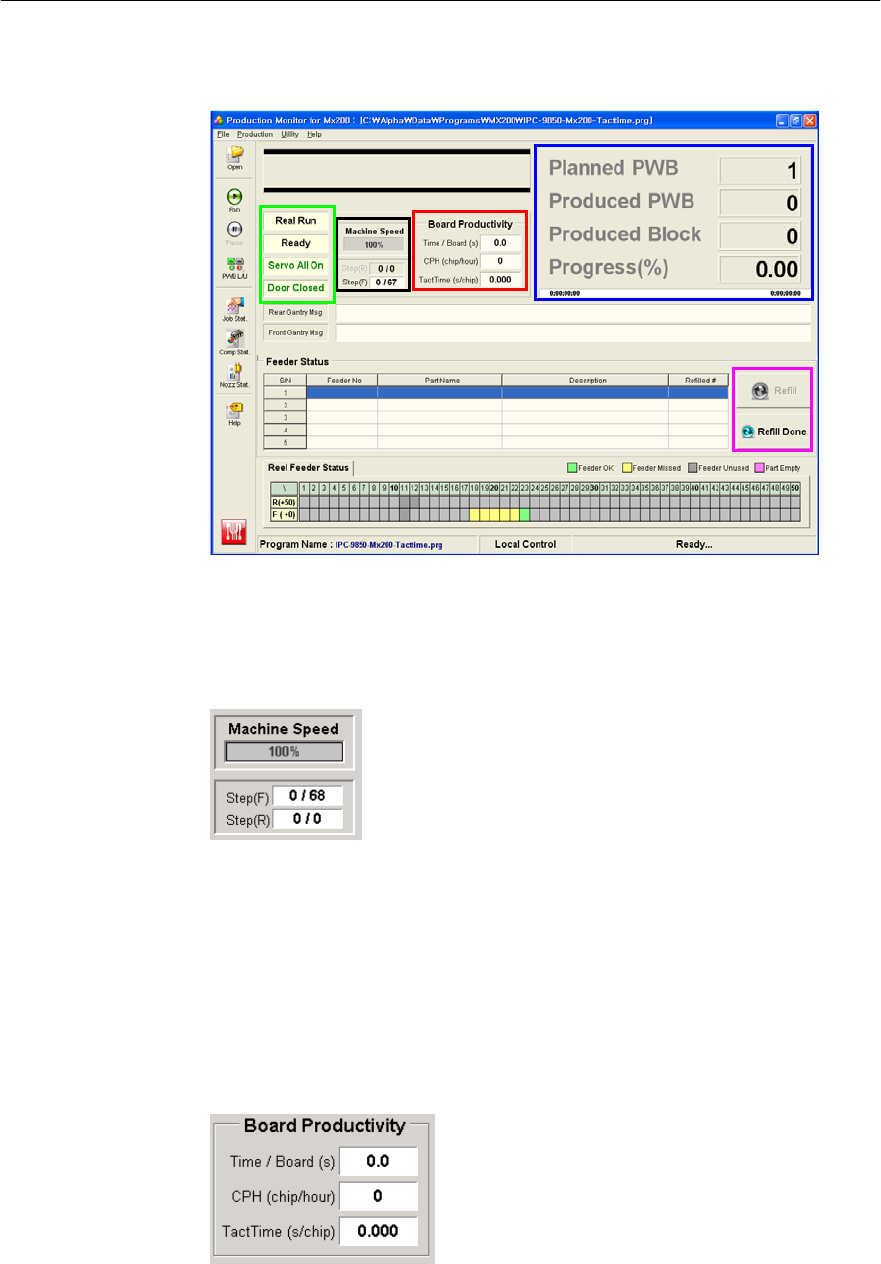

了解Production(生产画面)环境
图1-81 Production(生产)主画面>
1. Step(步进) & Machine Speed(设备速度)
•
Machine Speed : 显示当前运行中的设备速度。
•
Current Step : 显示(Display)Front及Rear Gantry的全部作业Step和当前作业Ste
p。
2. Board Productivity(PWB生产性信息)
•
Time / Board(ms) : 每一张PWB的生产时间。
•
CPH (chip/hour) : 每一小时可进行作业的部件数量
•
Tact time (ms/chip) : 进行每一张PWB作业时各作业Point所需要的时间。
2
3
4
1
5
Mx Series
Manual
1-84

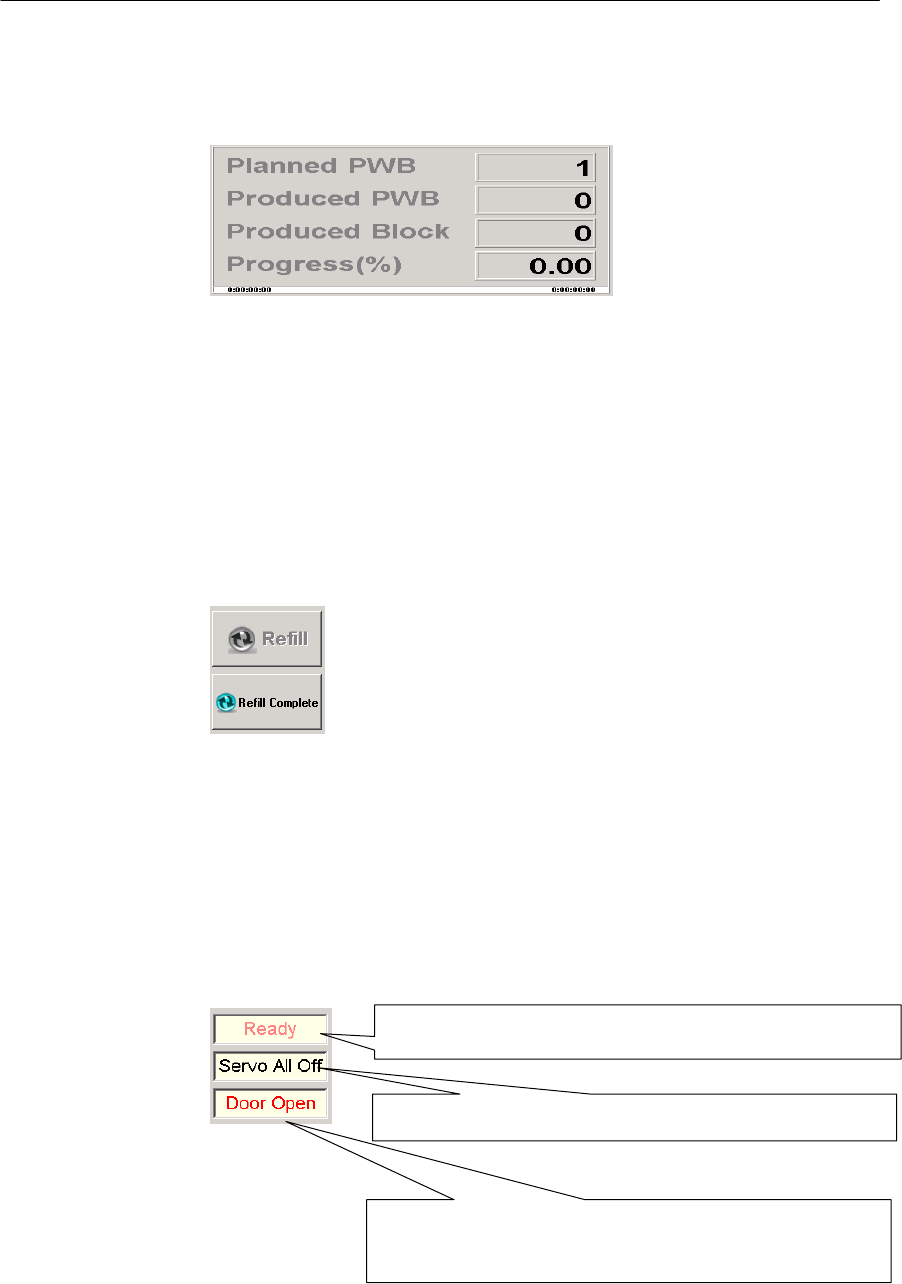

3. PWB 生产信息
•
Planned Board : 显示当前的计划生产量。
•
Produced Board : 显示已完成生产的数量。
•
Block / Board : 显示有Block的印制电路板中正在进行作业的Block位置。
•
Progress : 是生产目标数量与已完成数量之比。（进行率）
4. Feeder Refill（部件补充）信息
•
Refill (补充) : 清除（Clear）部件耗尽及与Feeder有关的Error后，按Fefill，便做
再作业准备。
•
Refill Complete (补充完毕) : 实行发生Error的部件再作业
5. 显示设备状态
显示当前的作业状态( Ready , Error , Wait ).
显示当前的Servo ON / Off.
显示Door Open Sensor的感应与否.
(打开门时，为安全起见，实行Servo Off)
第
1
章
开始程序
1-85

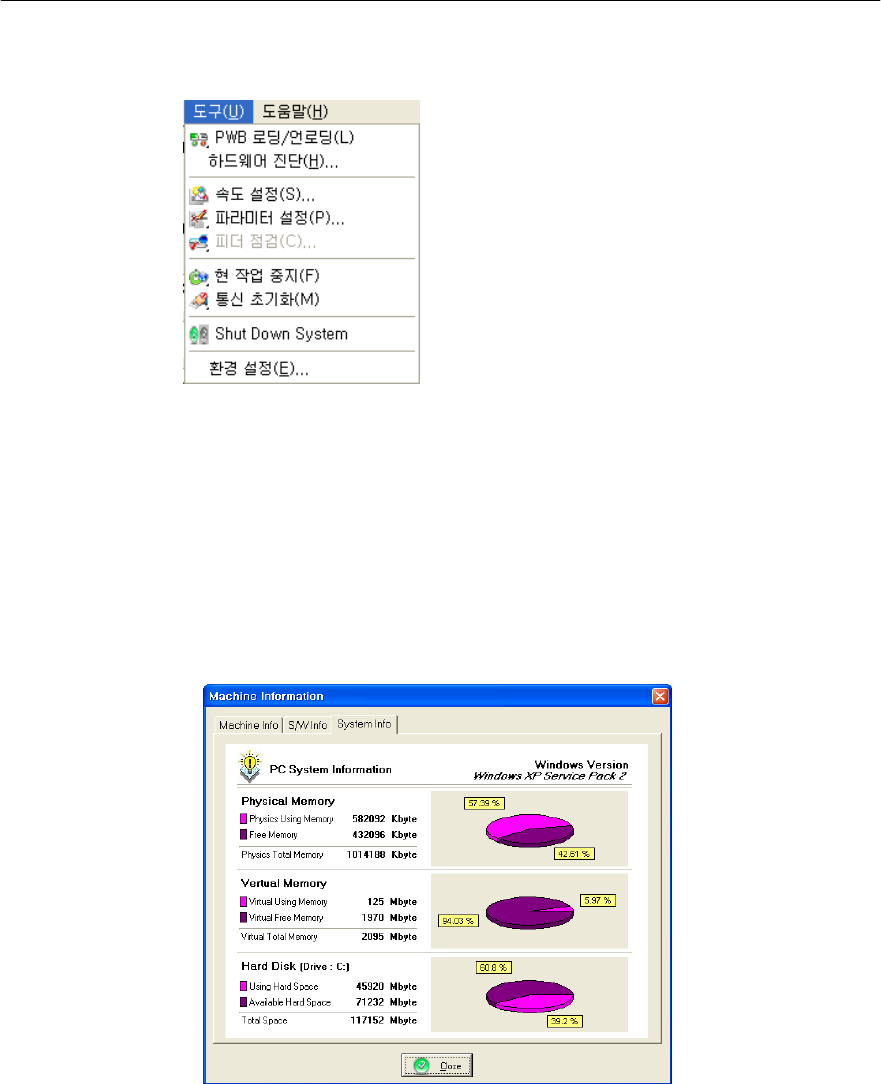

工具菜单的功能
图1-82 工具菜单>
1. PWB加载(Loading: 加载) / 卸载(Unloading:抽出)
- 这是把PCB在Conveyor上设置或向外取出的功能。
2. 硬件诊断(H)
- Machine Info, S/W Info, System Info是检查当前system状态的窗口。
图1-83 硬件诊断画面>
3. 喷嘴检查(N)
- 这是检查安装在当前设备Head上的喷嘴Condition的功能。
