工具菜单的功能
图1-82 工具菜单>
1. PWB加载(Loading: 加载) / 卸载(Unloading:抽出)
- 这是把PCB在Conveyor上设置或向外取出的功能。
2. 硬件诊断(H)
- Machine Info, S/W Info, System Info是检查当前system状态的窗口。
图1-83 硬件诊断画面>
3. 喷嘴检查(N)
- 这是检查安装在当前设备Head上的喷嘴Condition的功能。
Mx Series
Manual
1-86
4. 速度设置(S)
- 控制用于设备XYRZ, TFU,TSU的轴速度，主要用于TFU Y轴的控制。与程序编
辑器内各个部件的速度无关，是适用于所有轴的值。

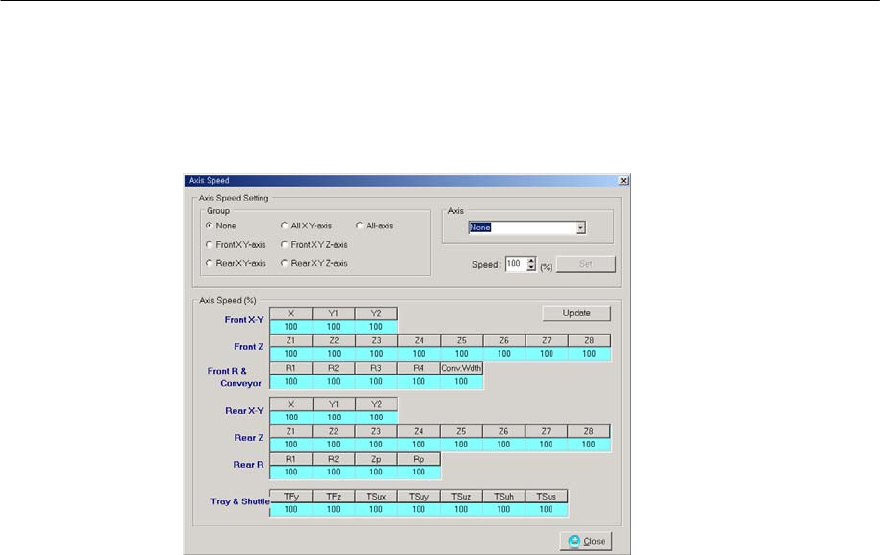

图1-84 速度设置画面>
5. 参数设置(P)
- 是关于Conveyor速度, Fiducial mark检查项目的设置，客户不能使用。 (是装
有2个Gantry的设备中使用的值)
6. 供料器检查(C)
- 通过小型图符查看供料器的设置状态，供料器装卸时向用户提供信息。
7. 中止当前作业(F)
- 一般在发生与软件有关的Error时使用，主要是向MCS提出运行要求后，没有完
成时，用来取消该运行。
8. 通信初始化(M)
- 发生Error时，实行通信状态初始化。
9. Shut Down System
- 结束设备驱动程序，是和MrTerminal上的GameOut相同的功能。
第
1
章
开始程序
1-87
10. 环境设置(E)
- 设置Production(生产)所需要的各种环境参数。
图1-85 环境参数设置画面>
* General Tab
•
PWB direction : 选择Conveyor(接驳台)驱动方向。
•
Enable Inline of PWB Direction : 在Dry run功能上设置是否要增加Inline模式。
•
Warn if error-rate : 发生比率20%以上的pickup error部件时，发挥20time(次)检
查功能
•
Feeder Alarm : 出现耗尽部件的供料器时，显示警报信息。
* Report Tab(报告书)
- 设置设备号码及运营者的姓名。
* Statistic(统计) Tab
- 设置是否要删除30天以前的生产信息数据。
* Diagnosis(诊断，检查) Tab
- 是Air Filter的更换周期。对使用设备一般达到24小时的客户来说 ，按20day设置
后，过了20天后主画面的Air Filter Status变成0%时更换空气过滤器，然后选择Ai
r Filter Replacement。
