2 装备概述 目 录 MX100/P,200/P/TP 装 备 外 观 主要部分名 称 ............................................. 2- 2 MX100/P,200/P/TP 装 备内 部主要部分名 称 ............................................. 2-3 MX100,200 装 备内 部主要部分名 称 ....................…
Mx Series
Manual
1-88
* Barcode(条形码) Tab
- Use In-Line Barcode System : 使用Barcode reader装置时选择。
因发生失误而选错时，设备中投入PCB后，就会发生设备不被驱动，停止不动的Err
or。
2 装备概述
目
录
MX100/P,200/P/TP 装备外观主要部分名称............................................. 2-2
MX100/P,200/P/TP 装备内部主要部分名称............................................. 2-3
MX100,200 装备内部主要部分名称 ......................................................... 2-4
MX100P,200P/TP 装备内部主要部分名称................................................ 2-5
MX200(OPTION：装有M S-1) 装备内部主要部分名称.............................. 2-6
MX400/P 装备外观主要部分名称............................................................. 2-7
MX400/P 装备内部主要部分名称............................................................. 2-8
MX400(400S) 装备内部主要部分名称...................................................... 2-9
MX400P(400PS) 装备内部主要部分名称................................................ 2-10
MX800/P 装备外观主要部分名称........................................................... 2-11
MX800/P 装备内部主要部分名称........................................................... 2-12
MX800/P 装备内部主要部分名称........................................................... 2-12
MX800/P 装备内部主要部分名称........................................................... 2-14
CHAPTER
Mx Series Manual
2-2

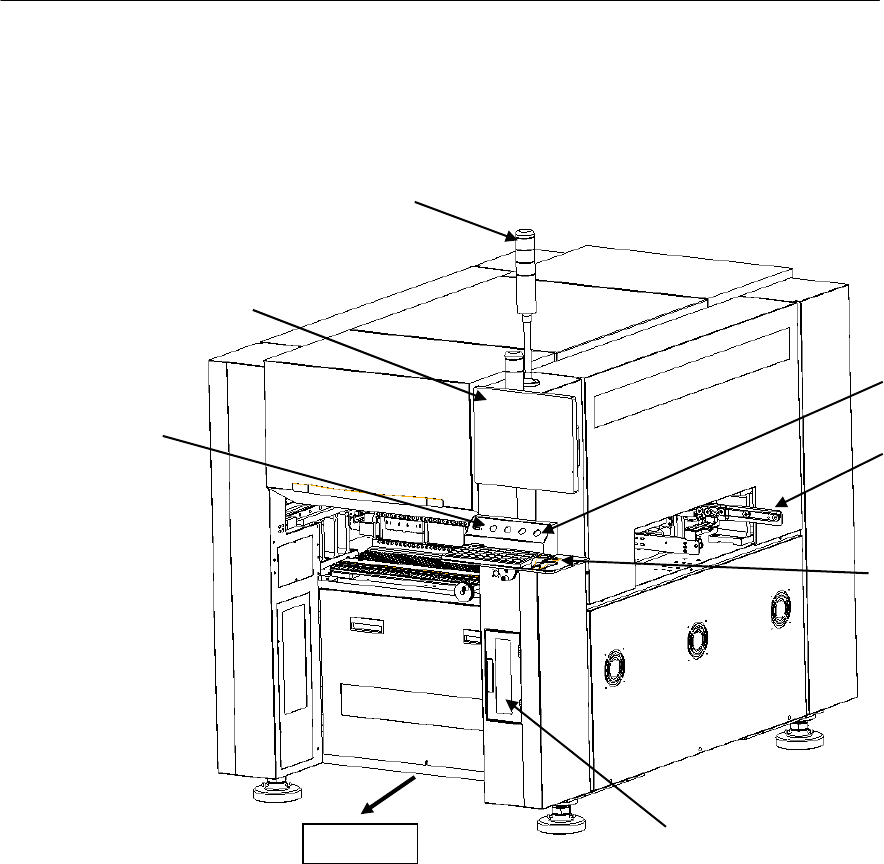

Mx100/P,200/P/TP
装备外观主要部分名称
1.TOWER LAMP：装备出现异常时，显示为3种颜色（红、黄、绿）。
2.EMERGENCY SWITCH：装备出现异常时，强行停止装备的应急开关。
3.15” LCD Monitor：VISION & PC MONITOR 兼用
4.OPERATING SWITCH：运行简便的布局（Layout）。
5.KEY BOARD & MOUSE：提高了操作性
6.COVER：使用了便于一人脱卸的结构及Safety Door结构。
Mx100P,Mx200P/TP型号：Rear安装TF-5时，变更Rear Door Assy
Mx100/P,Mx200/P/TP型号：Front安装MS-1时，变更Front Door Assy
KEYBOARD
& MOUSE
LCD MONITOR(17
”
)
OPERATING
SWITCH
EMERGENCY
SWITCH
FRONT
CONVEYOR
MAIN POWER S/W
TOWER LAMP
