Mx Series Manual
2-2
Mx100/P,200/P/TP
装备外观主要部分名称
1.TOWER LAMP：装备出现异常时，显示为3种颜色（红、黄、绿）。
2.EMERGENCY SWITCH：装备出现异常时，强行停止装备的应急开关。
3.15” LCD Monitor：VISION & PC MONITOR 兼用
4.OPERATING SWITCH：运行简便的布局（Layout）。
5.KEY BOARD & MOUSE：提高了操作性
6.COVER：使用了便于一人脱卸的结构及Safety Door结构。
Mx100P,Mx200P/TP型号：Rear安装TF-5时，变更Rear Door Assy
Mx100/P,Mx200/P/TP型号：Front安装MS-1时，变更Front Door Assy
KEYBOARD
& MOUSE
LCD MONITOR(17
”
)
OPERATING
SWITCH
EMERGENCY
SWITCH
FRONT
CONVEYOR
MAIN POWER S/W
TOWER LAMP
제 2장 장비의 개략적 설명
2-3
Mx100/P,200/P/TP

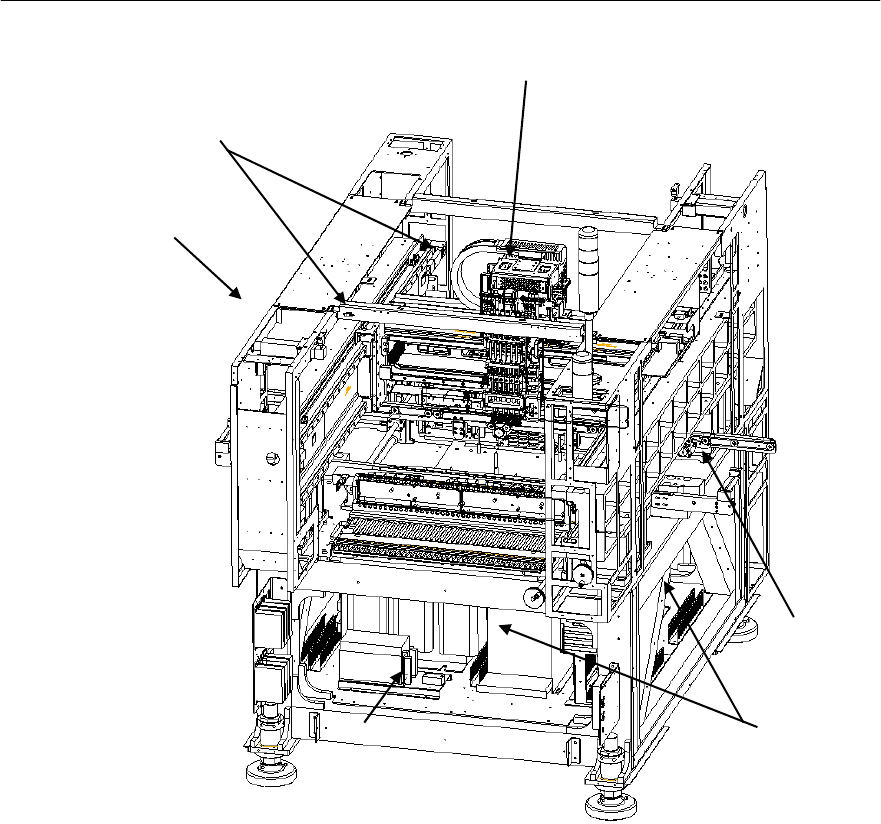

装备内部主要部件名称
1.Main Frame：根据三维结构解释进行优化设计，确保了高强度和低震动。
2.X-Y Gantry：使用了单边Linear Motor及Optical Linear Encoder，实现高速、高精度配
件吸附，起到移动至指定的XY位置，以便进行Vision确认、配件安装等的作用。
3.Conveyor：W410*D460 PCB对应及紧凑型结构组成。
4.Head：使用Head Shaft末端的喷嘴，吸附和安装配件的系统。
(Mx100:4M,Mx100P:2P,Mx200:6M,Mx200P:4M+1P,Mx200TP:3P)
5.Electronic Assy：Signal, Power Cable可分离，是防止电磁波的布局(Layout)。
Mx100/P：运用PC Base Control System
Mx200/P/TP：由于运用VME Base Control System，组件不同，详细组件请咨询本公司
CS负责人。
HEAD ASS
Y
X
-
Y GANTRY ASS
Y
COVER FRAME
CONVEYOR ASS
Y
ELECTRONIC ASS
Y
MAIN FRAME
Mx Series Manual
2-4
Mx100,200
装备内部主要部件名称
① HEAD ASSY
Mx100：4 MODULE (4个普通HEAD),Mx100P：2 PRECISION(2个精密HEAD)
Mx200：6 MODULE (6个普通HEAD),Mx200P：4M+1P(4个普通HEAD+1个精密HEAD)
Mx200TP：3 PRECISION(3个精密HEAD)
② CONVEYOR ASSY(接驳台)：410(W)x460(D), Option：宽度自动调节
③ M-ANC ASSY(普通HEAD用自动换嘴装置)
Mx100/P：REAR ANC为选项配置
④ FOV24 STANDARD CAMERA ASSY(模块摄像头)
Mx100/P：REAR CAMERA为选项配置
⑤ FEEDER BASE ASSY（供料器底座）
Mx100/P：REAR FEEDER BASE为选项配置
FRONT
RIGHT
LEFT
REAR
①
②
④
③
④
⑤
⑤
IN
OUT
