제 2 장 장비의 개략적 설명 2-5 Mx100P,200P/TP 装备内部主要部件名称 ① HEAD ASSY Mx100P： 2 PRECISION(2 个 精密H E A D ) Mx200P： 4M+1P(4 个普 通 HEAD+1 个 精 密 HEAD),Mx200TP： 3 P(3 个 精密H E A D ) ② CONVEYOR ASSY( 接驳台 )： 410(W)x460(D), Option： 宽度自动调节 ③ …
Mx Series Manual
2-4
Mx100,200
装备内部主要部件名称

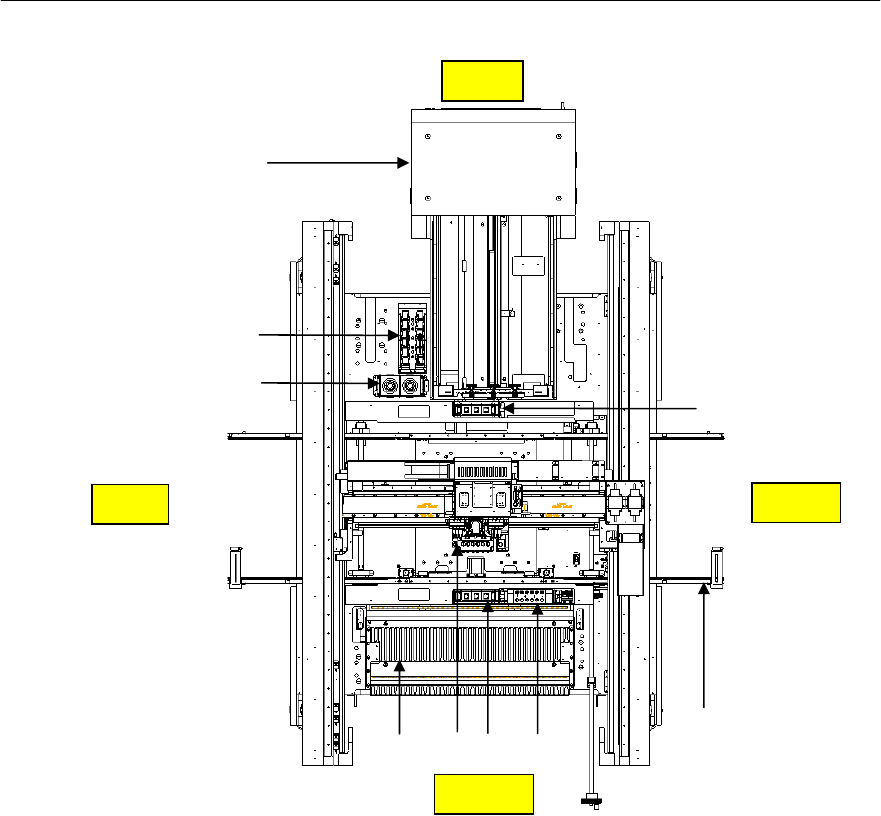

① HEAD ASSY
Mx100：4 MODULE (4个普通HEAD),Mx100P：2 PRECISION(2个精密HEAD)
Mx200：6 MODULE (6个普通HEAD),Mx200P：4M+1P(4个普通HEAD+1个精密HEAD)
Mx200TP：3 PRECISION(3个精密HEAD)
② CONVEYOR ASSY(接驳台)：410(W)x460(D), Option：宽度自动调节
③ M-ANC ASSY(普通HEAD用自动换嘴装置)
Mx100/P：REAR ANC为选项配置
④ FOV24 STANDARD CAMERA ASSY(模块摄像头)
Mx100/P：REAR CAMERA为选项配置
⑤ FEEDER BASE ASSY（供料器底座）
Mx100/P：REAR FEEDER BASE为选项配置
FRONT
RIGHT
LEFT
REAR
①
②
④
③
④
⑤
⑤
IN
OUT
제 2장 장비의 개략적 설명
2-5
Mx100P,200P/TP
装备内部主要部件名称

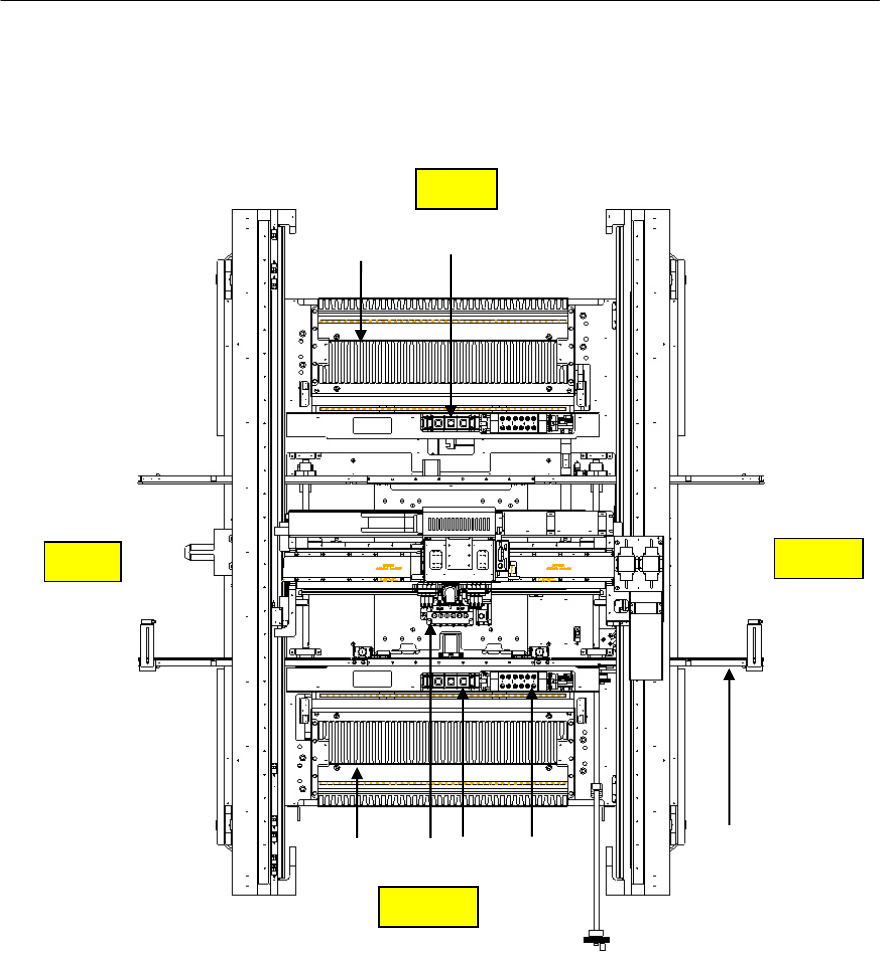

① HEAD ASSY
Mx100P： 2 PRECISION(2个精密HEAD)
Mx200P：4M+1P(4个普通HEAD+1个精密HEAD),Mx200TP：3 P(3个精密HEAD)
② CONVEYOR ASSY(接驳台)：410(W)x460(D), Option：宽度自动调节
③ MODULE ANC ASSY(普通HEAD用自动换嘴装置)
④ P-ANC ASSY(精密HEAD用自动换嘴装置)
⑤ FOV24 ST CAMERA ASSY(or SIDE or ST/SIDE)
⑥ FOV24 SIDE CAMERA ASSY(模块摄像头):选项配置
⑦ FOV36 DQFP CAMERA ASSY(精密摄像头)
⑧ FEEDER BASE ASSY(供料器底座)
Mx100/P：REAR FEEDERBASE는 选项配置
⑨ TFU ASSY(盘式供料器) :TF-5
FRONT
RIGHT
LEFT
REAR
①
②
⑨
⑤
IN
OUT
⑥
⑦
⑧
③
④
Mx Series Manual
2-6
Mx200(Option：装有M S-1)
装备内部主要部分名称

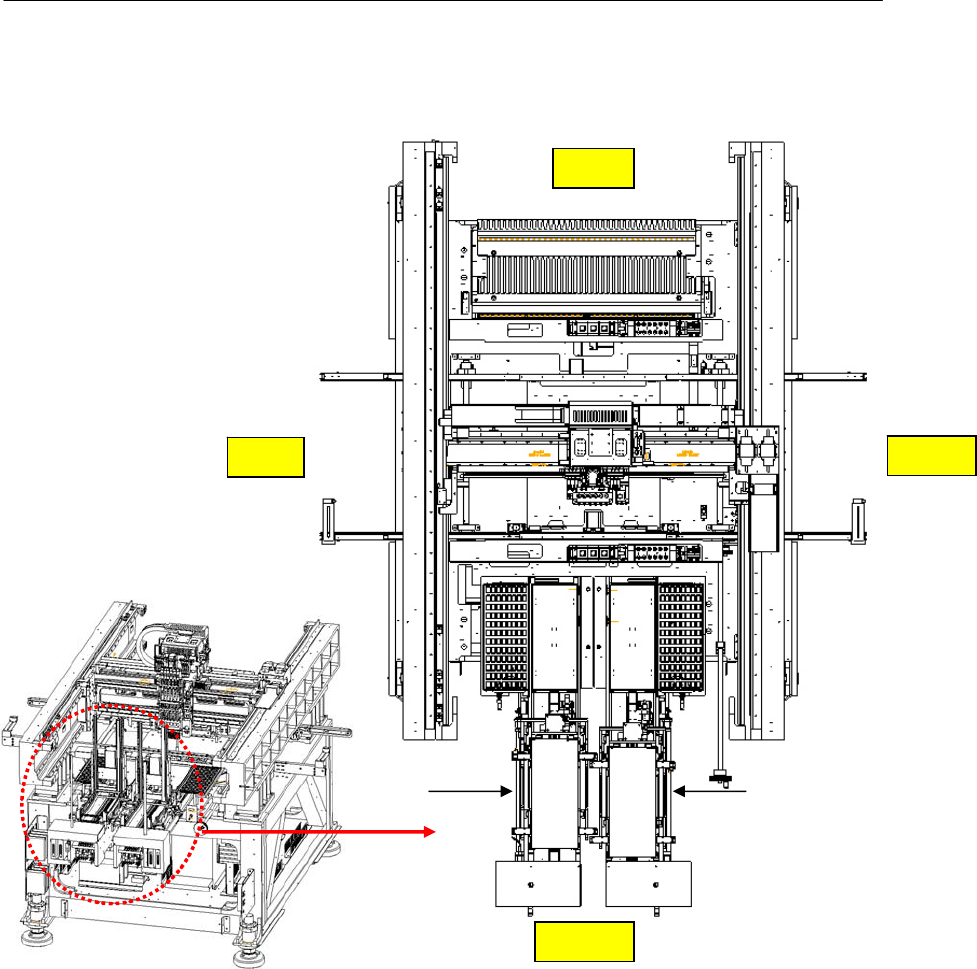

※ MS-1 (Multi-tray Supply Unit)：Jedec Tray左右分别有60个供料装置
① MS1-L ② MS1-R
适用型号：Mx-100/P,Mx200/P/TP Front
FRONT
REAR
②
RIGHT
LEFT
IN
OUT
①
