Mx Series Manual
2-12

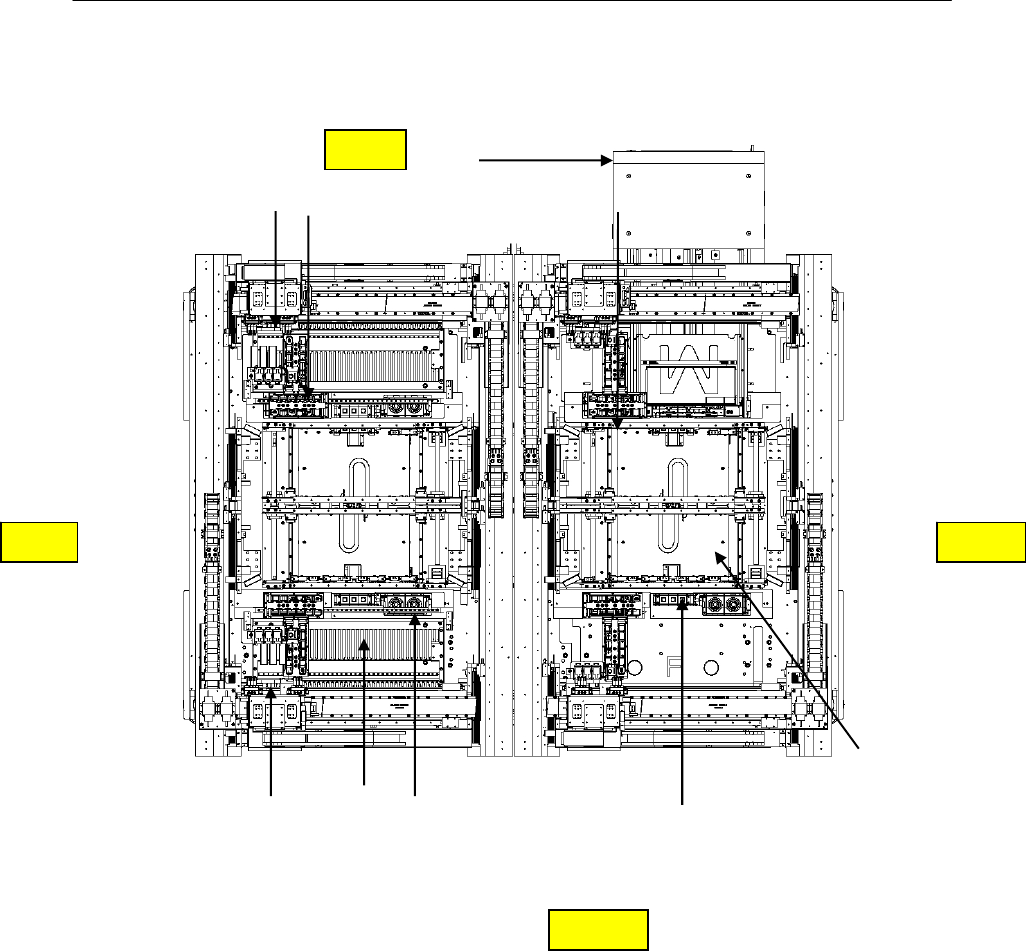

Mx800/P
装备内部主要部分名称
1.Main Frame：根据三维结构解释进行优化设计，确保了高强度和低震动。
2.X-Y Gantry：使用了单边Linear Motor及Optical Linear Encoder，实现高速、高精度配
件吸附，起到移动至指定的XY位置，以便进行Vision确认、配件安装等的作用。(Dual Ga
ntry)
3.Conveyor：W410*D460 PCB对应及紧凑型结构组成。
4.Head：使用Head Shaft末端的喷嘴，吸附和安装配件的系统。
(Mx800:6M+6M+6M+6M,Mx800P：6M*3+3P, Option：6M*2+3P*2)
5.Electronic Assy：Signal, Power Cable可分离，是防止电磁波的布局(Layout)。
Mx800/P
装备内部主要部分名称
HEAD ASS
Y
(Front, Rear)
X
-
Y GANTRY ASS
Y
COVER FRAME
CONVEYOR ASS
Y
ELECTRONIC ASS
Y
MAIN FRAME
REAR
제 2장 장비의 개략적 설명
2-13
① HEAD ASSY(6 MODULE+6MODULE+6 MODULE+6MODULE) (6个普通HEAD+6个普
通HEAD+6个普通HEAD+6个普通HEAD)
② CONVEYOR ASSY(接驳台)：Dual Conveyor(410x250,410x460mm)
③ M-ANC ASSY(普通HEAD用喷嘴交换装置)
④ FOV24 STANDARD CAMERA ASSY(模块摄像头)
⑤ FEEDER BASE ASSY(供料器底座)
FRONT
RIGHT
LEFT
①
②
④
③ ④
⑤
⑤
IN
OUT
①
③
Mx Series Manual
2-14
Mx800/P
装备内部主要部分名称
① HEAD ASSY(6 MOD *2+ 3 PRECISION*2) (6个模块HEAD*2 + 3个精密HEAD*2)
② CONVEYOR ASSY(接驳台)
③ MODULE ANC ASSY(普通HEAD用自动换嘴装置)
④ P-ANC ASSY(精密HEAD用自动换嘴装置)
⑤ FOV24 STANDARD CAMERA ASSY
⑥ FOV24 SIDE CAMERA ASSY(模块摄像头)
⑦ FOV36 DQFP CAMERA ASSY(精密摄像头)
⑧ FEEDER BASE ASSY(供料器底座)
⑨ TFU ASSY(盘式供料器)
FRONT
RIGHTLEFT
REAR
①
②
④ (③)
⑤
⑥
⑧
IN
OUT
①
⑨
⑦
