第3章 维修及检验方法
3-5
Regular Check Items for Greasing
(注油项目及周期)
Module
(类别)
Item(项目) Checking Point(检验内容) Period(周期) Ref
X-Y Gantry
(拱架)
Linear Slide Check X,Y轴 Linear Slide
500Hours 3-25
Conveyor
(
接驳台
)
Lead Screw(导螺杆) Conveyor Ball Screw 1500Hours
3-38
Head
Z轴 Rack & Pinion check
(齿条齿轮)
Rack Gear的 Home 500Hours
3-29
3-
6
Mx Series Manual
Check Every 24 Hours (Once a Day：日检)
检验气压(运行前)
y
相应模块：Cover
y
检查方法
1. Main Air
x
位置：装备的后侧，右下端
x
Main气压的适当压力范围为0.45~0.54 Mpa。(设定值:0.5Mpa)
x
如果Main Air Gauge气压的数值超出适当压力范围，转动位于下端的Main Air Cont
r
ol Valve进行调整。
x
Suction之前设置数字压力计Limit值的方法如下。
2. Head的Suction/Blow压力
x
位置：装备的后侧，右下端
x
Suction/Blow的适当压力为0.35~0.45 Mpa。 (设定值：0.4 Mpa)
x
如果Main Air Gauge气压的数值超出适当压力范围，转动位于下端的Main Air
Control Valve进行调整。
x
Suction之前设置数字压力计Limit值的方法如下。
- 按住Digital Gauge的设置(Set)部分2~3秒。
- 这时显示P1(Min)的文字。
- 按住Up/Down Key设置为0.30。
- 以相同的方法将P2(Max)值设置为0.5。

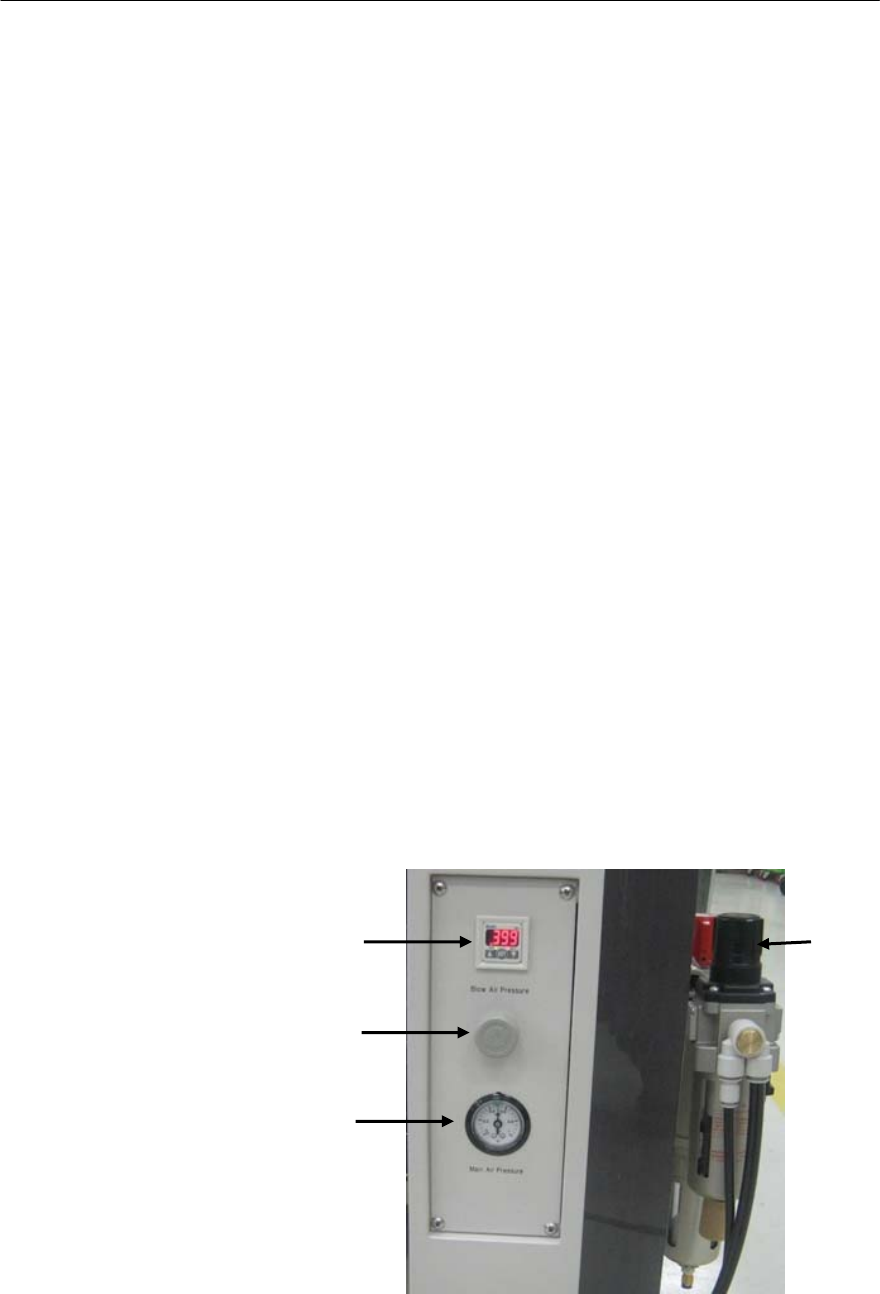

Nozzle Air Pressure
Control Valve
Nozzle Air Pressure
Gauge Gauge
Main Air Gauge
Main Air
Control Valve
第3章 维修及检验方法
3-7
Cleaning the Linear Motor Stator (运行前)
y
相应模块：Gantry
本装备在XY轴的移动采用了Linear Motor。如果Stator部的磁铁有异物，将对
Linear Motor的驱动带来致命的影响。所以需要随时进行检验和清扫。
y
检查方法
1.切断装备电源。
2.将装备后侧的Braker (配线断路器)置于Off。
3.打开装备前后Door。
X-Gantry移动过程中，如移动不
顺畅，可能是stator表面掉落异
物所致，请勿强行移动，要停止
移动确认内部。
4.慢慢移动X-Gantry，确认Stator外部有无异物。如有异物进行清除。
5.将Head部慢慢移至左侧或右侧，确认固定在X-Gantry的Stator外部有无异物。
如有异物进行清除。

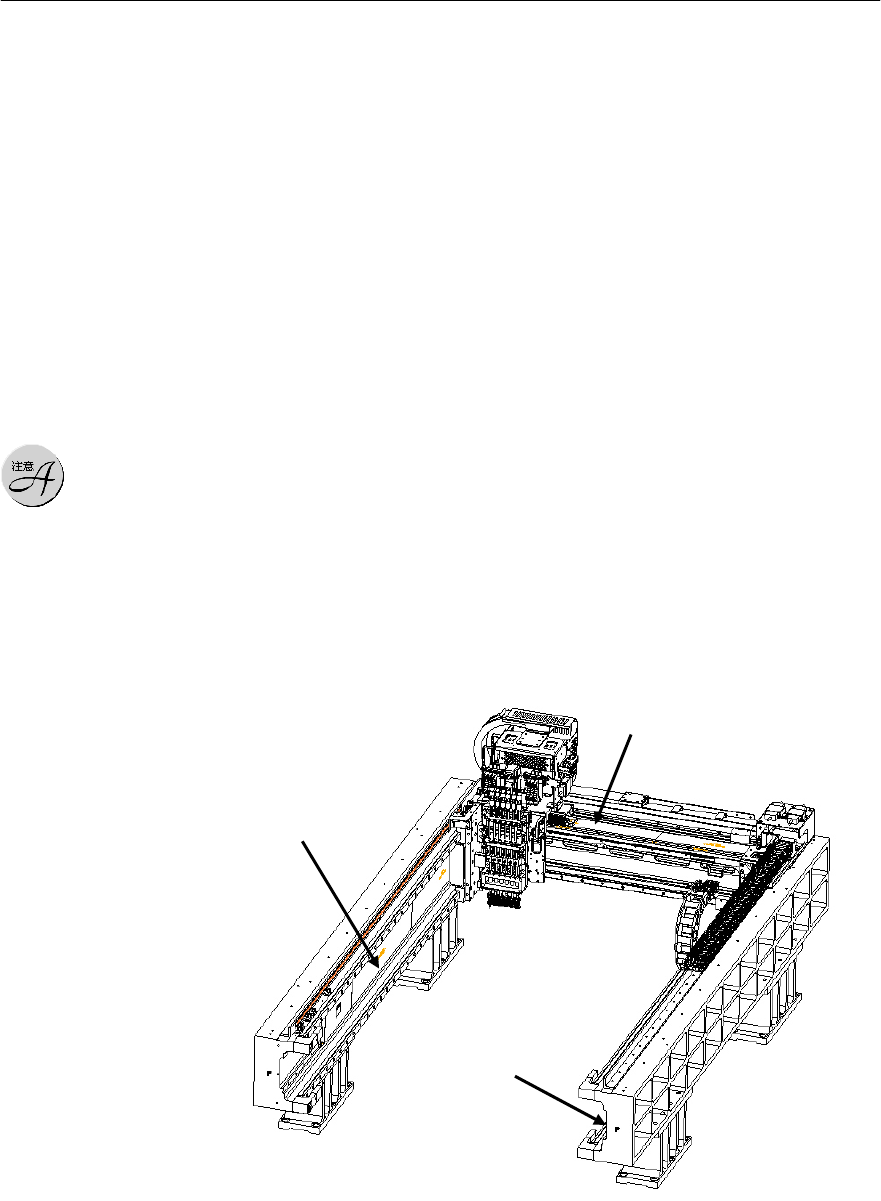

Y1-Axis Stator
X-Axis Stator
Y2-Axis Stator
