第3章 维修及检验方法
3-15
Checking the blowing level value at the nozzle tip
Nozzle 末端的适当Blowing量可影响Device的Placing精密度。因此，操作之前请检验
Nozzle末端的Blowing量。
x
Head的Blowing值检验方法
1.按下“Servo Off”按钮，切断XY-Gantry电源。
2.打开Door后，向前移动X-Gantry。
3. 通过"M-setup" -> "I/O" -> "HEAD"部的Blowing Level 值确认Blowing量。
* 初始值：45
±
3(Nozzle拆除状态)-参考尺寸
4.如Blowing Level值与初始值不同，请向本公司服务中心进行咨询。
上述Blowing Level值可根据
Nozzle的种类有所变动。

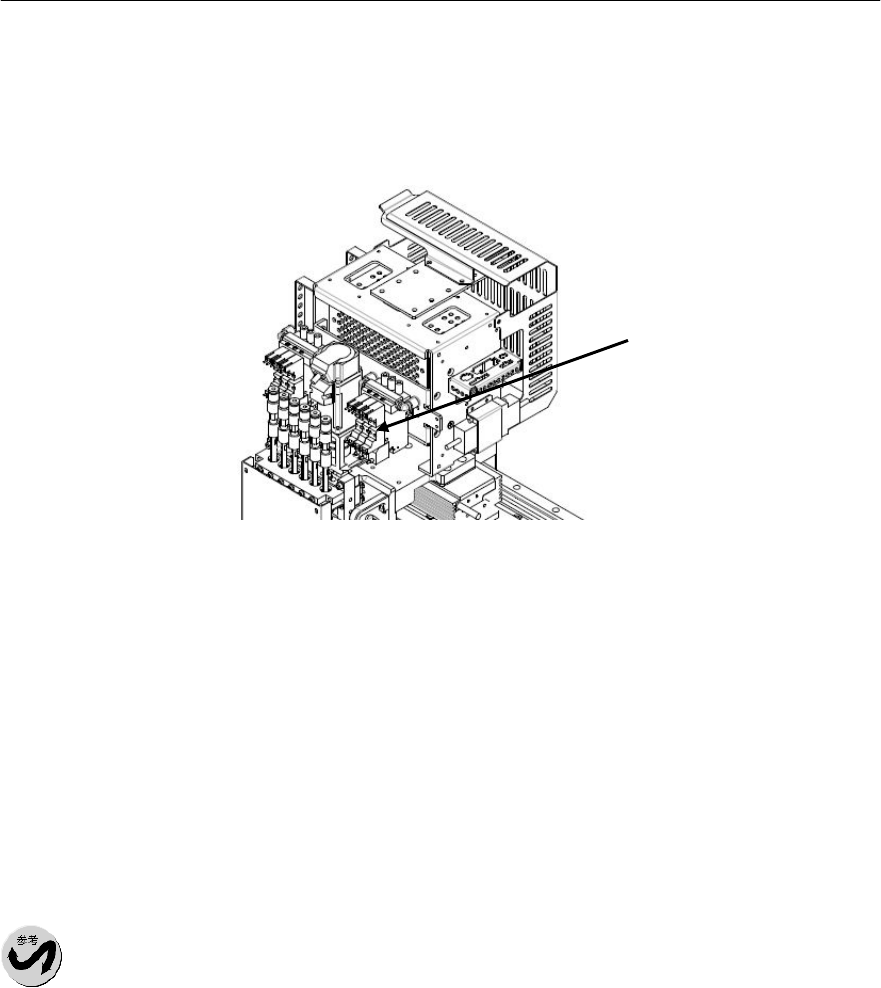

Vacuum Generator
3-
16
Mx Series Manual
Checking the vacuum pressure at the nozzle tip
Nozzle末端适当的Vacuum量可影响Device의 Picking的精密度。因此，操作之前请检验
Nozzle末端的Vacuum量。
x
Head의 Blowing值的检验及调整方法
1. 按下“Servo Off”按钮，切断XY-Gantry电源。
2. 打开Door后，向前移动X-Gantry。
3. 通过"M-setup" -> "I/O" -> "HEAD"部的Suction Level值确认Vacuum量。

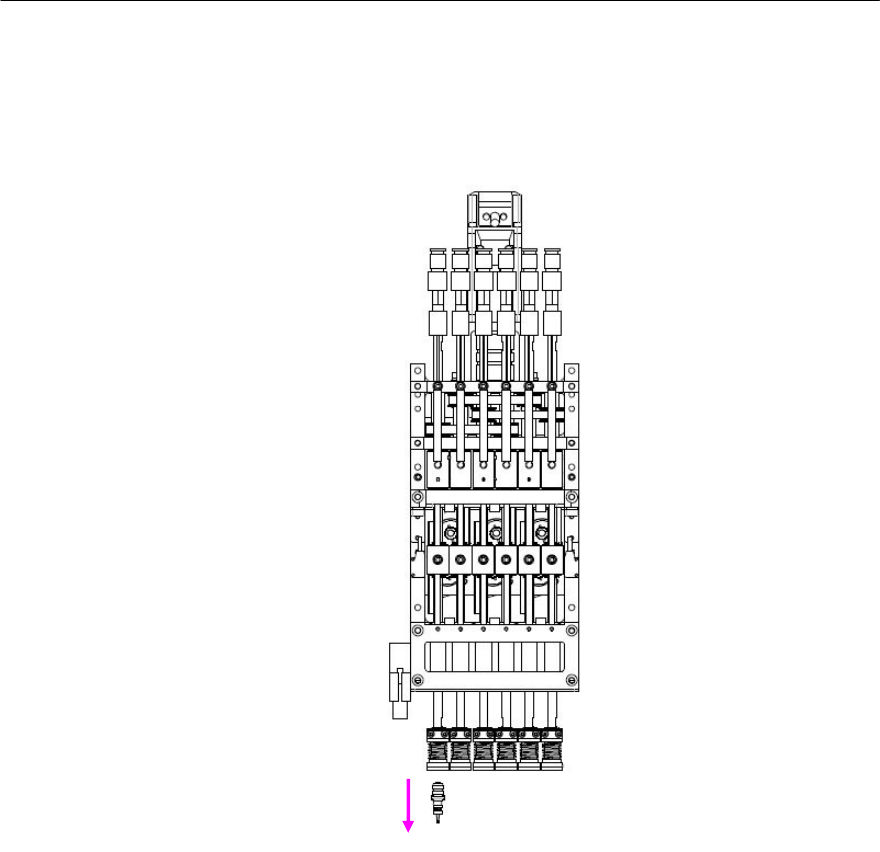

4.拆下1号Head的Nozzle。
5.按下"M-setup" -> "I/O" -> "HEAD"部的“Suction”按钮，将1号Head置于Vacuum 状
态后，用手堵住1号head的Nozzle Socket部。
6.确认画面的Suction level值。
* 初始值：205以上(Nozzle拆除状态)
7.如Blowing Level值与初始值不同，请向本公司服务中心进行咨询。
第3章 维修及检验方法
3-17

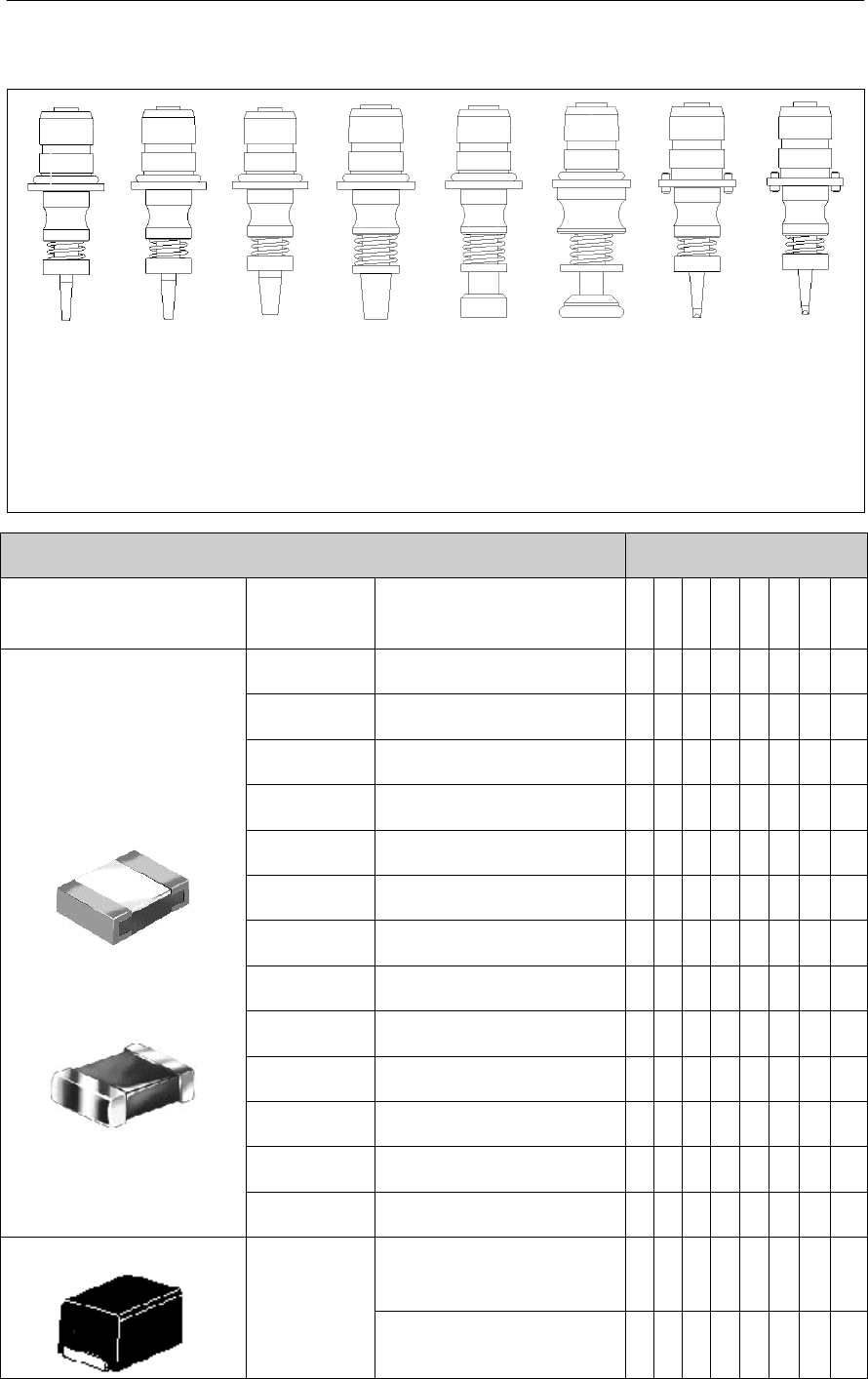

可用于各个配件的Nozzle
配件信息 适用Nozzle
配件类型 配件符号 尺寸 A B-1
C
D
E
P2-
1
A-
1C
H-4C
0603 0.6mm x 0.3mm x 0.35mm ●
1005 1.0mm x 0.5mm x 0.35mm ● ●
1010 1.0mm x 1.0mm x 0.35mm ●
1005 1.0mm x 0.5mm x 0.5mm ●
1608 1.55mm x 0.8mm x 0.45mm ●
2012 2.0mm x 1.25mm x 0.8mm ●
3216 3.1mm x 1.55mm x 0.55mm ●
1616 1.6mm x 1.6mm x 0.5mm ●
1632 1.6mm x3..2mm x 0.5mm ●
3225 3.2mm x 2.6mm x 0.55mm ●
5025 5.0mm x 2.5mm x 0.55mm ●
6432 6.4mm x 3.2mm x 0.55mm ●
Rectangular Chip Capacitors
and Resistors, PTC and NIC
Thermistors, Metal Oxide
Varistors
Resistor Chip
Capacitor Chip
3251 3.2mm x 5.2mm x 0.55mm ●
7.2mm x 4.9mm ●
KMT Capacity
1824
7.2mm x 6.8mm ●
B-1 Type
Nozzle
○ Type
Φ1.2×Φ0.7
C Type
Nozzle
○ Type
Φ2×Φ1
D Type
Nozzle
○ Type
Φ3×Φ2
E Type
Nozzle
○ Type
Φ6×Φ4.5
P2-1 Type
Nozzle
○-Ring Type
Φ7.5×Φ4.5
A-1C Type
Nozzle
Ceramic
□ Type
3-Φ0.22
A Type
Nozzle
○ Type
Φ1×Φ0.5
H-4C Type
Nozzle
Ceramic
□ Type
3-Φ0.16
