第3章 维修及检验方法
3-23

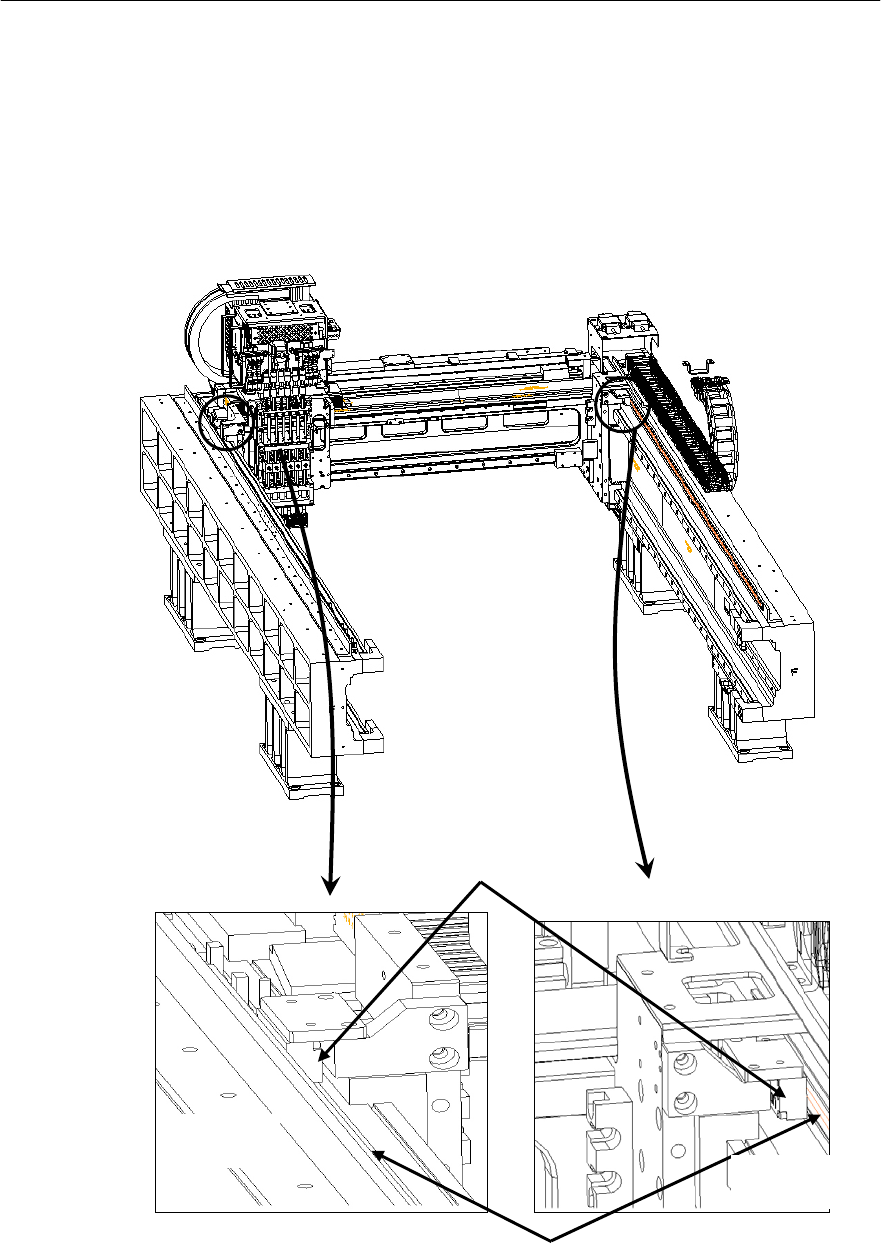

Linear Scale check
y
相应模块：X-Y Gantry
装备运行中，如果Linear Scale Tape沾有油渍和异物， Linear Scale Head读取的Encoder值出现异常，
装备可能出现运行错误。
Scale head
Linear Scale
<Y1
轴
>
<Y2
轴
>
3-
24
Mx Series Manual
1) Linear Scale Tape 清洗工作之
前，必需将装备电源置于Off。
2) 禁止使用化学物质(丙酮、溶剂、
苯等)。
3)必需使用干净的纯棉抹布擦拭。
y
检查步骤及方法
1.按步骤开启装备的Main S/W与Run S/W完成正常启动及Home check，按下前面的Servo
Off按钮后打开Door。
(这时Door的Safety功能应处于运行状态。)
2.将Front与Rear Gantry的X、Y1、Y2轴慢慢移动至最大移动距离的同时，检查Linear
Scale Head的灵敏度。(需要其他Jig时，请咨询本公司)
3.正常关闭装备电源(Run S/W)，用肉眼确认灵敏度异常区间有无油渍或异物，用干净的
纯棉抹布在尽量大的区间内擦拭Scale Tape。
4.擦净Scale Tape后依然出现灵敏度异常时，请向本公司服务负责人进行咨询。

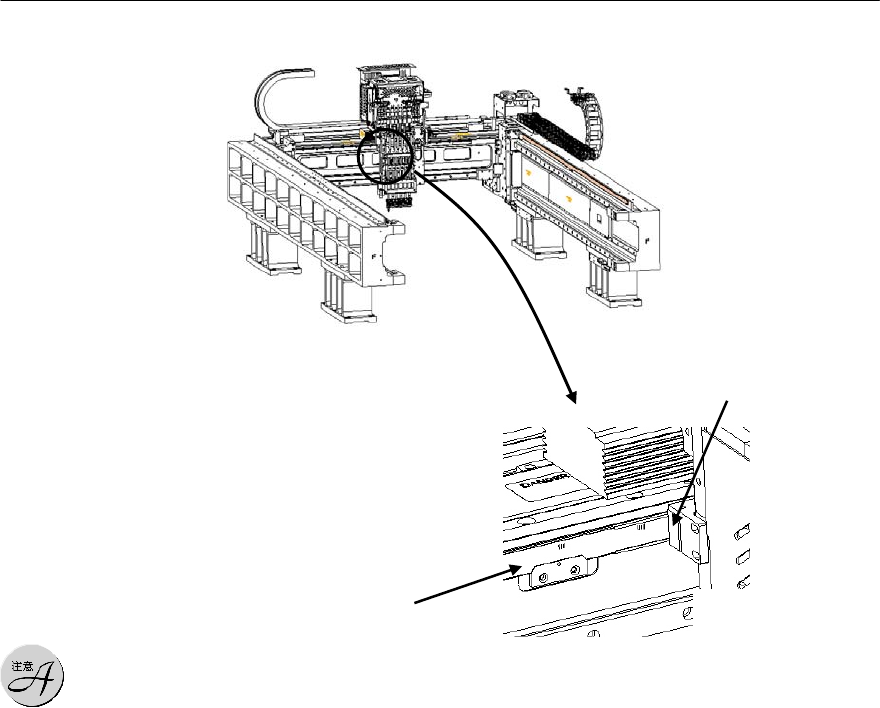

Linear Scale
<X
轴
>
Scale Head
第3章 维修及检验方法
3-25
Linear Slide check
y
相应模块：X-Y Gantry
以下是对X-Y Gantry检查及维修的说明。
本操作中必需切断装备电源，
以确保操作人的安全。
1) 请注意避免Linear Scale Tape或
Linear Scale Reading 沾 上 润 滑 油
等。
可导致X-Y Gantry运行错误。
2) Linear Slide Block两端装有两个
Sealing。如X轴Linear Slide中注入
润滑油后立即启动机械，一部分润滑
油将掉到地上。所以注油后请擦去部
分润滑油。
x
X轴 Linear Slide维修及注油
X轴 Linear Slide需要周期性检查及注油。
1.请切断装备电源。
2.关闭装备后侧的Braker (MCCB,配线断路器)。
3.手动移动Gantry至X-Beam的+末端。
4.用干净柔软的抹布擦拭X轴Linear Slide的润滑油和灰尘等。
5.手动移动X-Beam至–末端。
6.用干净抹布再次擦拭X轴Linear Slide的润滑油和灰尘等。
7.顺着Linear Slide长度方向薄薄地涂上润滑油。
X轴Linear Slide
Y轴Linear Slide
