第 3 章 维修及检验方法 3-31 R轴 Bearing check y 相 应 模 块 ： Head <Module Head> x 检验步骤及 方法 1 . 请切断设备电源 。 2.用 手 转 动 Nozzle Shaft， 检 验 与 R轴 连 接 的 Bearing与 Bush 的 磨 损 程 度 。 3 . 用手转动，如轴 承或B u s h 有异常，请联系本公司服务负责人。 <Precision He a…
3-
30
Mx Series Manual
x
检验Rack & Pinion间隔
1.请切断设备电源。
2. 上下摇晃Nozzle Shaft检查Rack Gear与Pinion的间隔。
-正常时：上下摇晃Nozzle Shaft也没有晃动。
-非正常时：上下摇晃Nozzle Shaft出现晃动。
3. Rack与Pinion的间隔不合产生晃动时，需要由专业人员进行重新调整。
请联系本公司服务负责人。
<Precision Head>
x
Rack & Pinion的注油步骤
-与Module Head注油步骤相同。
x
检验Rack & Pinion间隔
-与检验Module Head间隔相同。
Rack
第3章 维修及检验方法
3-31

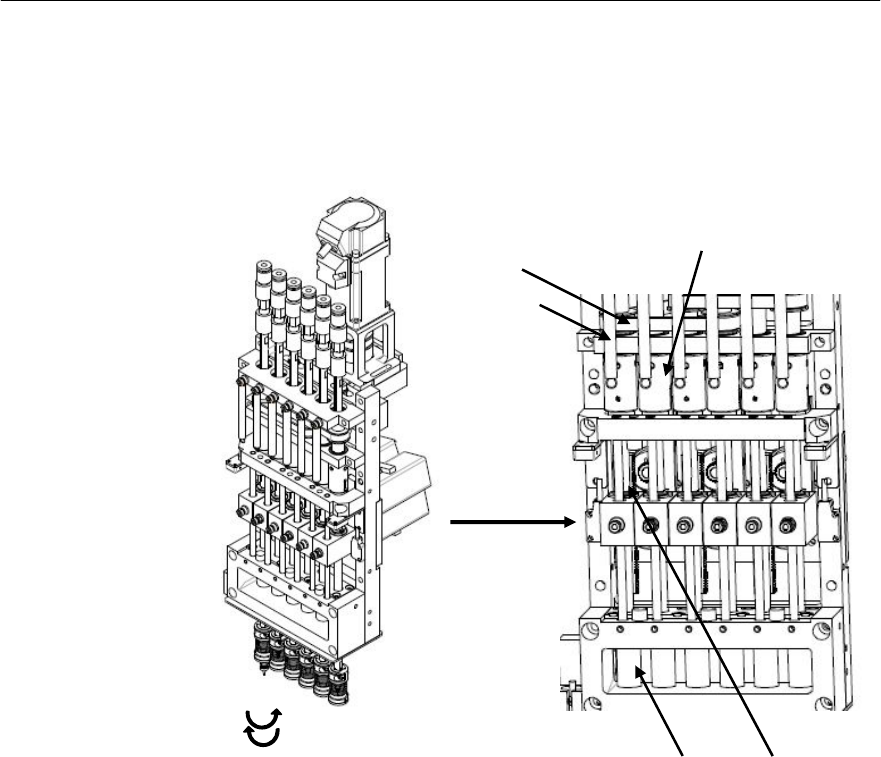

R轴Bearing check
y
相应模块：Head
<Module Head>
x
检验步骤及方法
1.请切断设备电源。
2.用手转动Nozzle Shaft，检验与R轴连接的Bearing与Bush的磨损程度。
3.用手转动，如轴承或Bush有异常，请联系本公司服务负责人。
<Precision Head>
R-Axis Spline
Bearing
R-Axis Belt
Pulley Bearing
Bearing
Bush
3-
32
Mx Series Manual
x

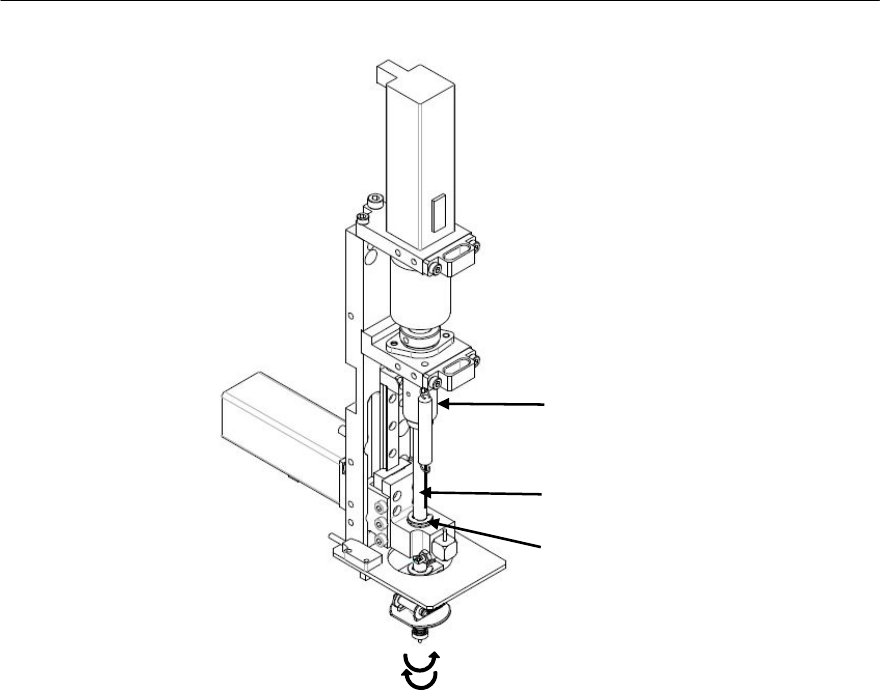

检验步骤与方法
1.请切断设备电源。
2.用手转动Nozzle Shaft，检验与R轴连接的Bearing的磨损程度。
3.用手转动时，如轴承有异常，请联系本公司服务负责人。
R-Axis
Spline Bearing
Nozzle Shaft
Bearing
