第 3 章 维修及检验方法 3-33 Timing Belt and P ulley check y 相 应 模 块 ： Head <Module Head> x 检验步骤与 方法 1 . 请切断设备电源 。 2.移 除 Head Cover。 3.确 认 Timing Belt 与 Pulley的 磨 损 程 度 。 4 . 磨损严重可影响 精密度，所以要及时更换。 需要更换的时候，请联系 本公司服务中心。 Timing …
3-
32
Mx Series Manual
x
检验步骤与方法
1.请切断设备电源。
2.用手转动Nozzle Shaft，检验与R轴连接的Bearing的磨损程度。
3.用手转动时，如轴承有异常，请联系本公司服务负责人。
R-Axis
Spline Bearing
Nozzle Shaft
Bearing
第3章 维修及检验方法
3-33

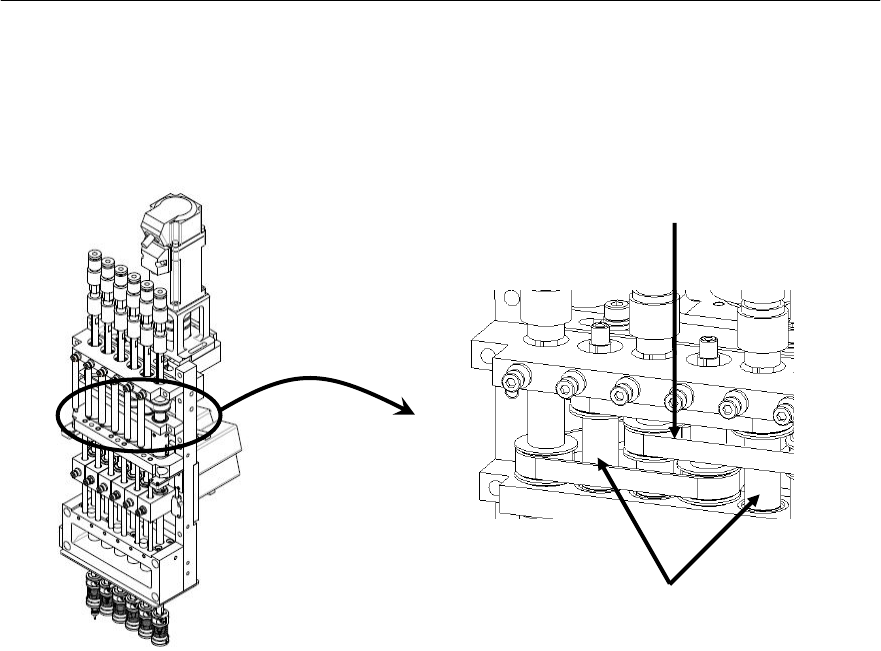

Timing Belt and Pulley check
y
相应模块：Head
<Module Head>
x
检验步骤与方法
1.请切断设备电源。
2.移除Head Cover。
3.确认Timing Belt与Pulley的磨损程度。
4.磨损严重可影响精密度，所以要及时更换。
需要更换的时候，请联系本公司服务中心。
Timing Belt
<Belt Pulle
y
>
3-
34
Mx Series Manual
Z轴 Linear Slide check
y
相应模块：Head
<Precision Head>
Z轴 Linear Slide需要周期性的清洁及注油。
清洁及注油请遵循如下步骤：
y
检查方法
1.请切断设备电源。
2.用手最大限度抬高Nozzle。
3.用干净柔软的抹布擦拭Linear Slide的润滑油和灰尘。
4.顺着Linear Slide长度方向薄薄地涂上润滑油。
Linear Slide
Linear Slide Block
