第3章 维修及检验方法
3-37
Casting Off NG Part check
y
相应模块：Conveyor
由于各种Error丢弃的配件聚集的Chip Trash Basket需要周期性的清洁。
x
进行步骤
1.请切断装备电源。
2.请打开正面Door。
3.请拆除固定Chip Trash Box的Bolt。(※ 有些没有螺丝)
4.取出Chip Trash Box清扫NG Part。
5.将Chip Trash Box复位后，用Bolt固定。

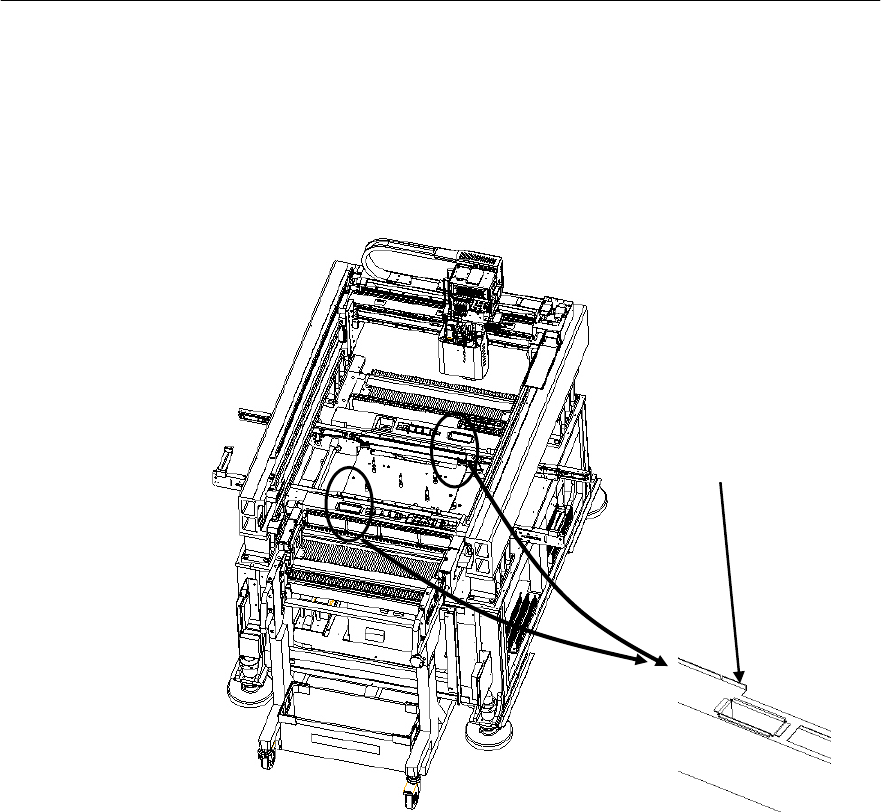

Chip Trash
Basket
3-
38
Mx Series Manual
Check Every 1500 Hours (Once Three Month：季检)
Lead Screw /Linear Slide check
y
相应模块：Conveyor
Conveyor Moving Plate通过Lead Screw、LM Guide或Ball bush进行运动。灵活的运动需
要周期性的检验和润滑油。

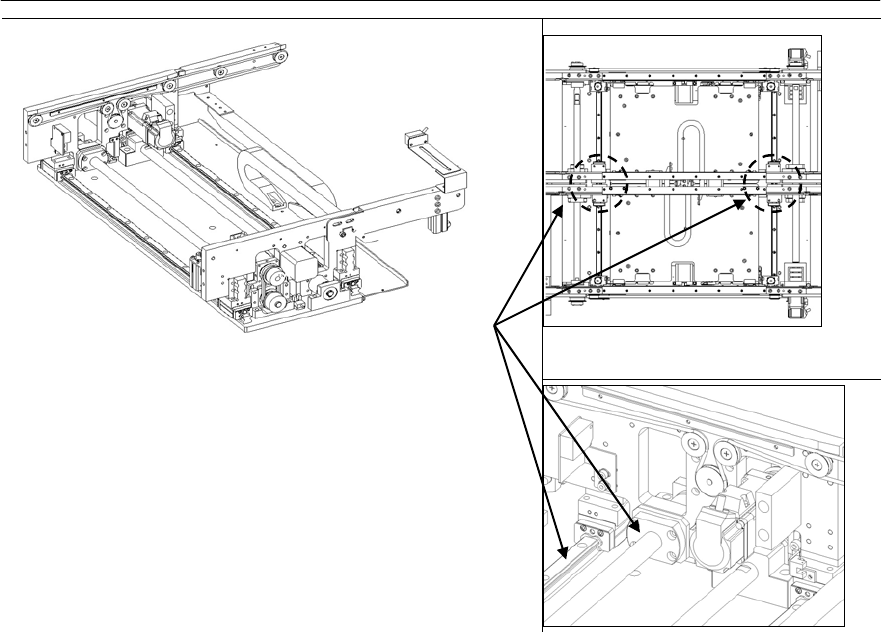

< SINGLE CONVEYOR >

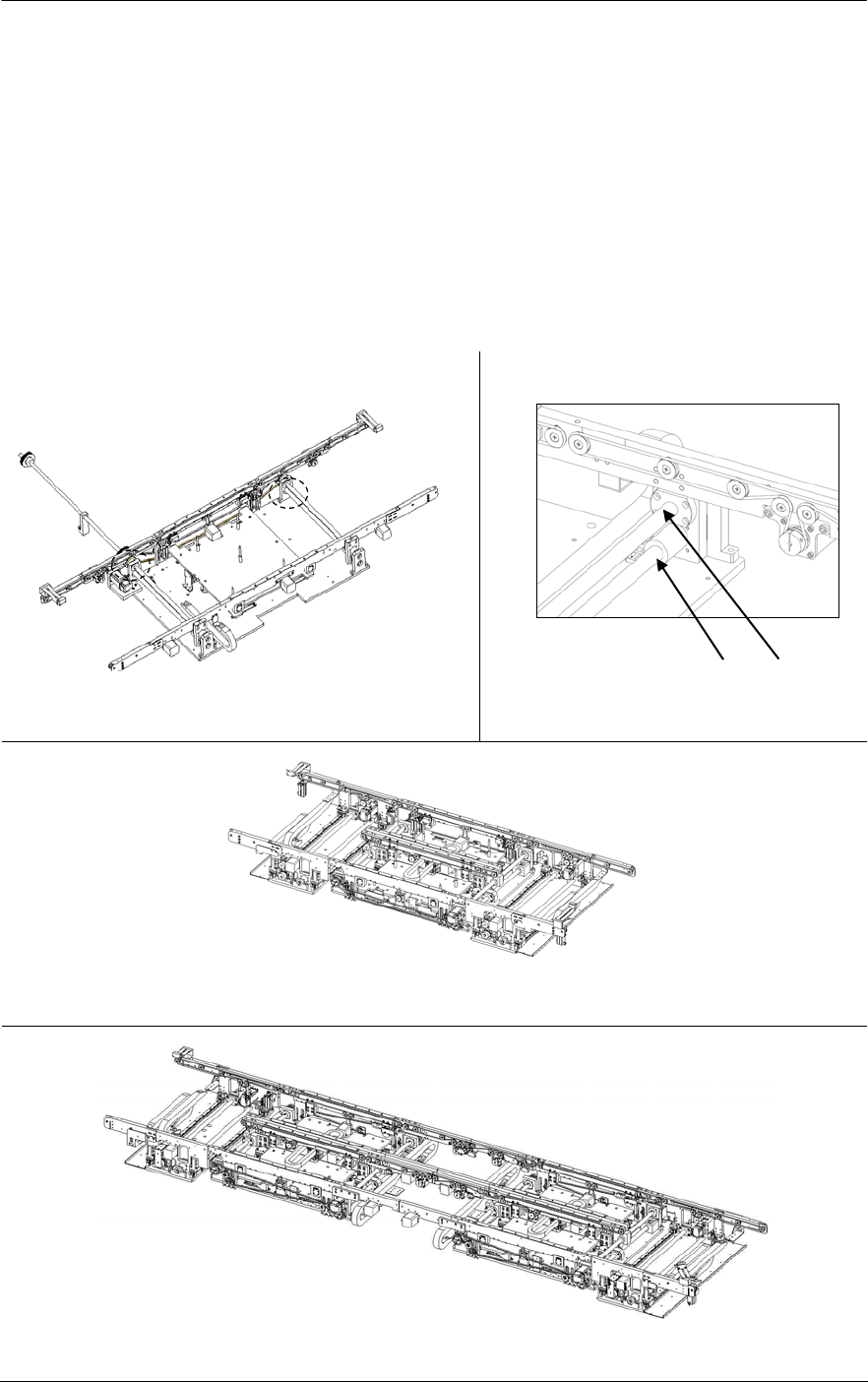

< DUAL CONVEYOR –Mx400>
< DUAL CONVEYOR –Mx800>
涂抹润滑油
Ball bush
涂抹润滑油
LEAD SCREW
第3章 维修及检验方法
3-39
< DUAL CONVEYOR –IN-OUTLET>
x
检验顺序及润滑方法
1.操作之前，请按照正常的步骤切断电源。
2.干净的抹布沾上变性酒精。
3.用沾上变性酒精的抹布擦拭Lead Screw, LM Guide或Ball Bush周边。
4.干净的抹布沾上润滑油。
5.用沾上润滑油的抹布擦拭Lead Screw、LM Guide Rail，形成一层薄薄的润滑油膜。
(Ball Bush는 Side Rail内的球轴承沟中涂抹适量润滑脂)
涂抹润滑油
(LM BLOCK)
(LEAD SCREW
NUT-MOUNT部
