3-
42
Mx Series Manual
x
检验Nozzle插孔
ANC的Nozzle插孔需要周期性检验。
检验ANC的Nozzle插孔，请按照以下步骤进行。
1.请切断设备电源。
2.请确认Nozzle插孔是否有灰尘或异物。
如有灰尘或异物，请用气枪清除。

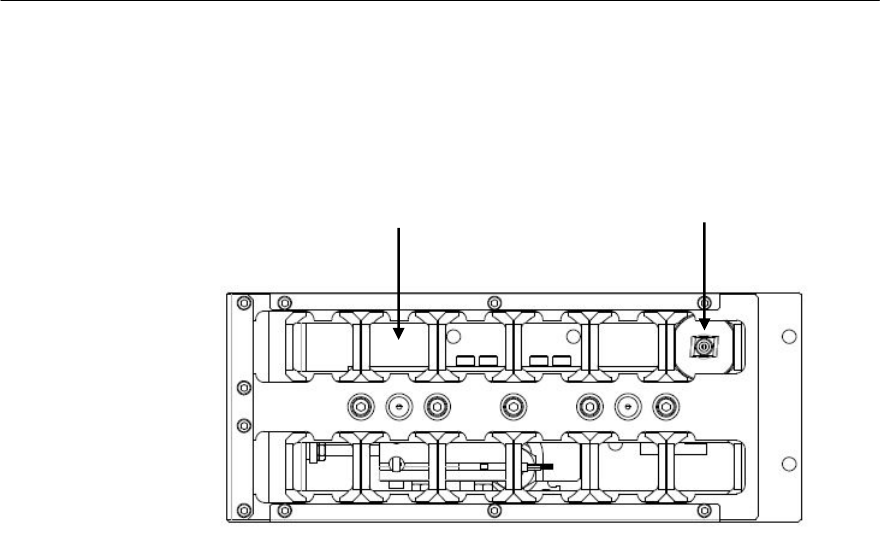

Nozzle Inserting Hole
Nozzle
第3章 维修及检验方法
3-43
Timing Belt check
y
相应模块：Conveyor
x
Timing Belt为长期使用就有可能磨损或受损的消耗性配件，受损时应及时进行更换。

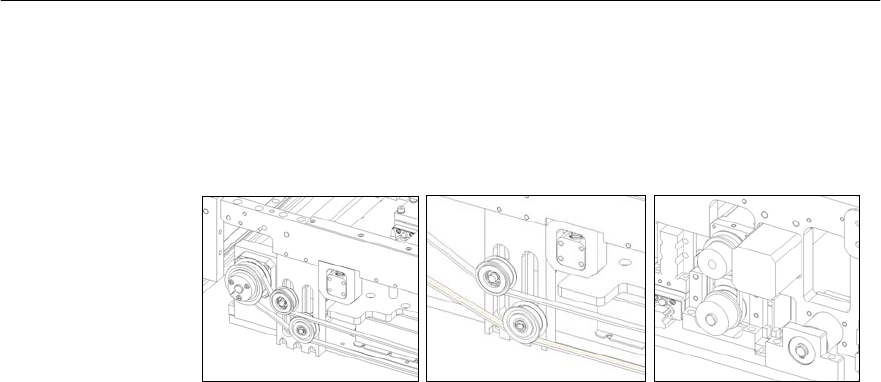

<Dual Conveyor> <Single Conveyor> <In-outlet Conveyor>
1.按照正常步骤切断电源后进行操作。
2.拆下Front侧的Vision Cover。
3.用肉眼确认Timing Belt有无损伤。
4.受损时，拆下调节拉力的Idle Roller，更换新的Timing Belt。这时，应注意保持
Front Plate与Moving Plate的平衡。
5.维持平衡的状态下，拧紧固定Idle Roller。
3-
44
Mx Series Manual
Timing Belt Tension check
y
相应模块：Conveyor
Conveyor的正常使用需要Timing Belt周期性检查。
1.根据正常步骤切断电源后进行操作。
2.拆下Front方的Vision Cover。
3.使用测量仪测量Belt的Tension。
4.超出适当Tension(60±10N)时，用扳钳稍微拧开Idle Pulley后上下移动，适当调整Te
nsion使之达到适当拉力。
5.拧紧固定Idle Pulley。
6.将Front方的Vision Cover恢复到原装。
