Mx Series Manual 1-10 图 1-6 设置 CAD Coordinate 及 Unit( 单位 )> • XY Origin( 原点 ) : 设置给出的 XY data( 数据 ) 的原点坐标 位置。以所设置的坐标为基 准， X,Y 值发生转换。（属于 未来设备的为左侧下端） 根据 PWB 原点的位置和 XY 坐标值的 ± 选择原点 • L e n g t h U n i t ( 长度单位 ) : 选择给出值的度…
第
1
章
开始程序
1-9
所发生的错误太多，
或者信息显示
‘Any Data isn’t exist’
时，如果使用
Start Line 或
End Line选项，就很
方便。
•
Start Line (开始行), End Line (最后一行)输入
这是设置数据领域的部分。把鼠标放在数据开始行和最后一行中任何一行之后双击，这样
就可以输入该行的编号。
注意)输入数据至少要输入 X Position(坐标), Y Position(坐标)，才可以进行Convert(转
换)。

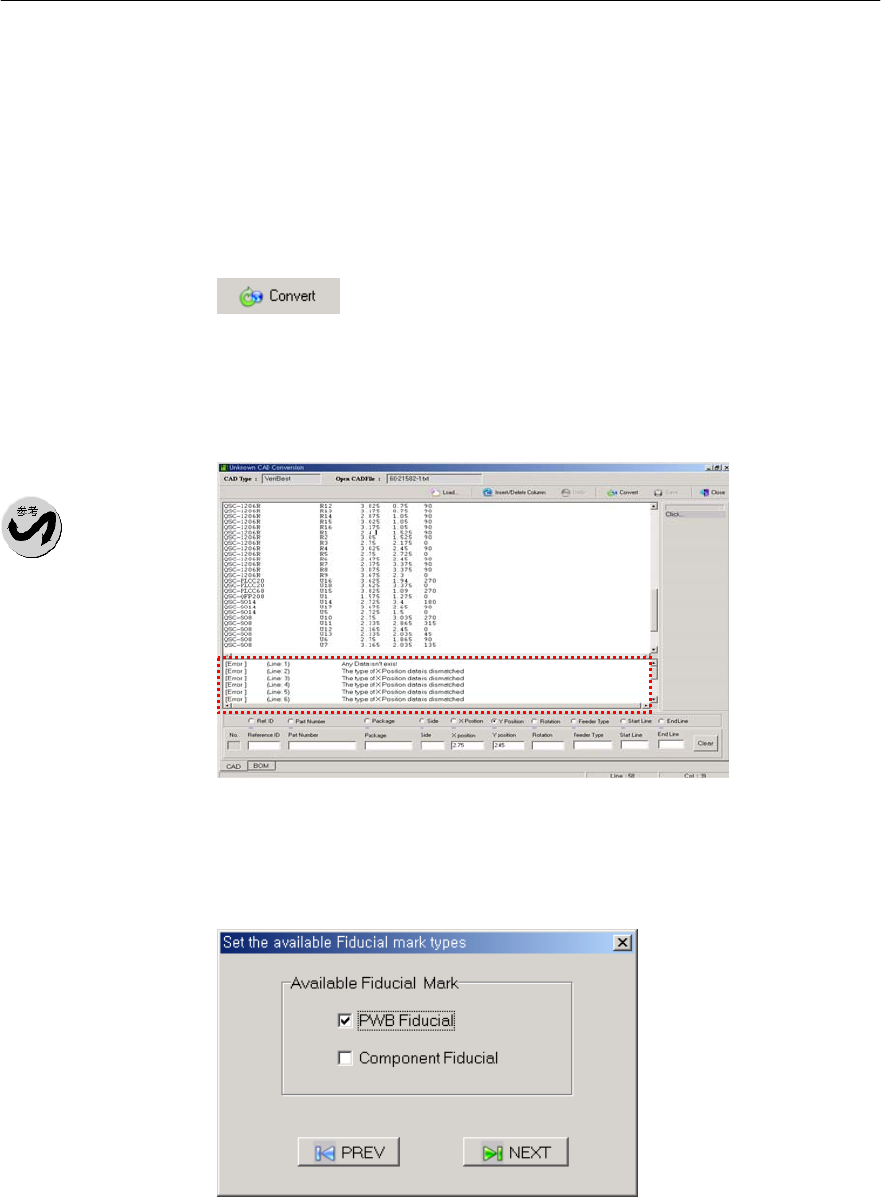

选择右侧上端的Convert (转换)图符 (功能键)
对所设置的CAD Data (辅助设计文件的转换)实行数据检查，如果存在错误，就在画面下
端显示错误信息。
图1-4 Error(错误)发生画面>
已清除错误或没有错误时过渡到下一个阶段。
图1-5 设置 Fiducial Mark Type(基准标记种类)>
设置选择哪一个作为可利用的 Fiducial Mark Type (基准标记种类）。
对已设置的Mark Type（标记种类），将坐标值输入到输入窗口后，过渡到下一个阶段。
Mx Series
Manual
1-10

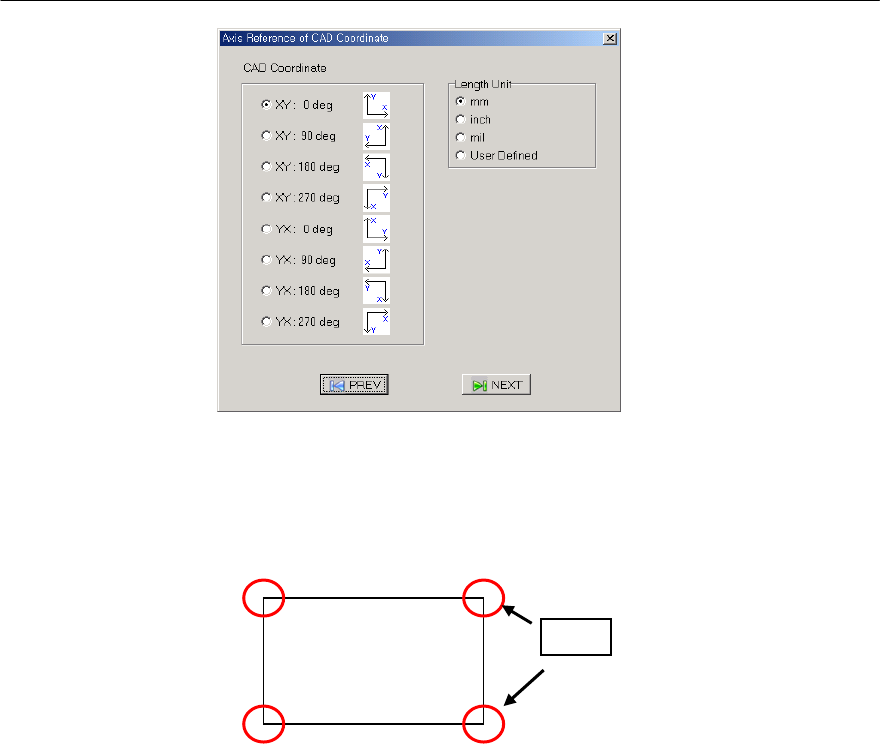

图1-6 设置CAD Coordinate及Unit(单位)>
•
XY Origin(原点) : 设置给出的 XY data(数据)的原点坐标位置。以所设置的坐标为基
准，X,Y值发生转换。（属于未来设备的为左侧下端）
根据PWB原点的位置和XY坐标值的
±
选择原点
•
Length Unit (长度单位) : 选择给出值的度量。
过渡到下一个阶段。
Positive Rotation (正旋转) : 需查找给出的 data 角度的原点 (重要)
•
CCW Direction (逆时针方向) : 把沿逆时针方向旋转的作为 ‘+’来使用。
( 未来，富士，三星)
•
CW Direction (顺时针方向) : 把沿顺时针方向旋转的作为‘+’来使用。
(雅马哈)
•
CAD Coordinate (调整CAD时) : R值要想找到0度的位置值时使用。
•
Rotation Angle Scale (角度偏置) : 输入R值的手动倍率。
PWB(基板)
原点
第
1
章
开始程序
1-11

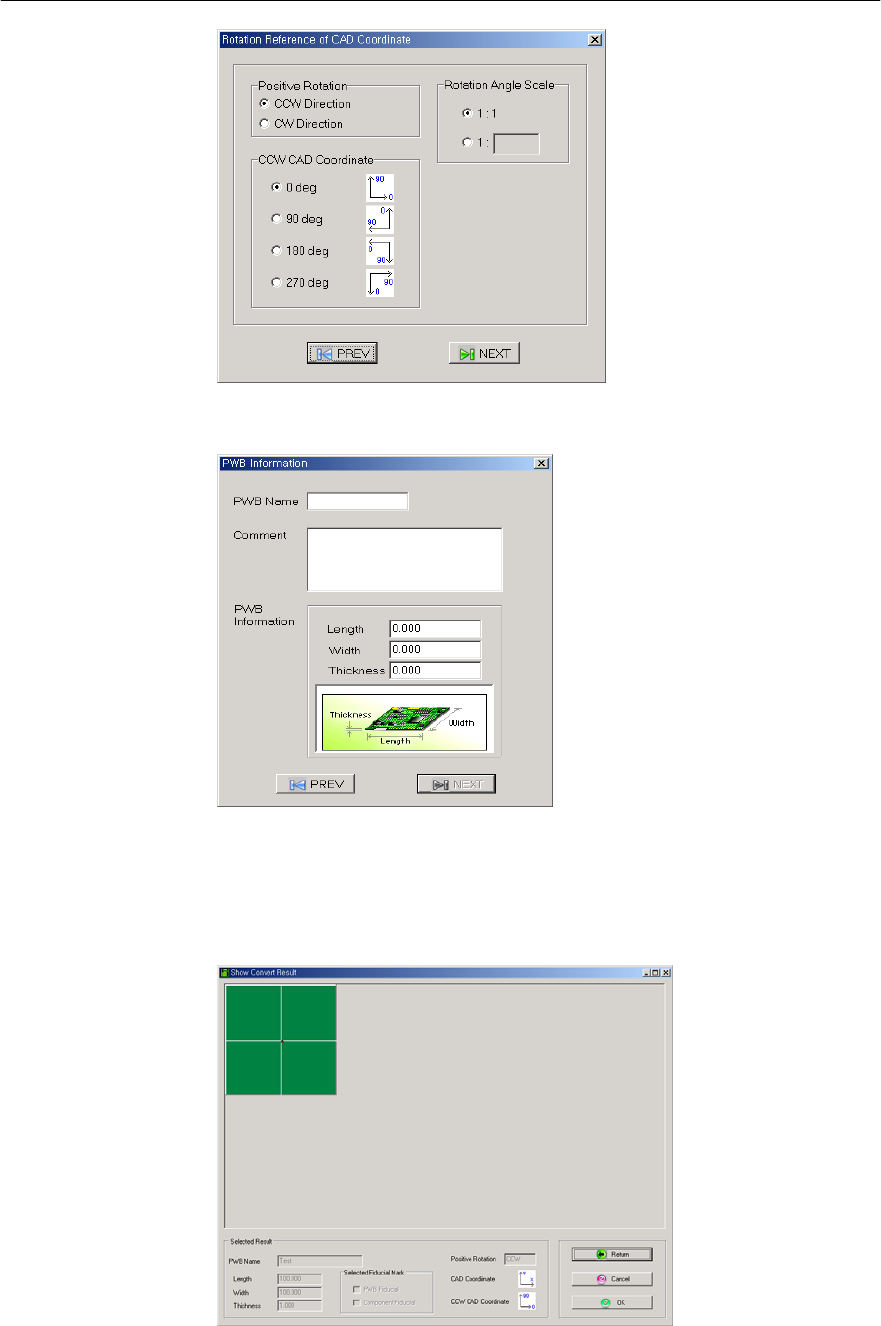

图1-7 设置Rotation Origin(角度基准>
图1-8 输入PWB Information(印制电路板信息)>
输入PWB Name(印制电路板名称) 、 PWB Information(印制电路板信息)，然后按NEXT
(下一个)。
图1-9 CAD Conversion(辅助设计文件转换)结果画面>
