第 1 章 开始程序 1-11 图 1-7 设 置 Rotation Origin( 角度基准 > 图 1-8 输 入 PWB Information( 印制电路板信息 )> 输入 PWB Name( 印制电路板名称 ) 、 P W B I n f o r m a t i o n ( 印制电路板信 息 ) ，然后按 NEXT ( 下一个 ) 。 图 1-9 CAD Conversion( 辅助设计 文件转换 ) 结果画面 &…
Mx Series
Manual
1-10
图1-6 设置CAD Coordinate及Unit(单位)>
•
XY Origin(原点) : 设置给出的 XY data(数据)的原点坐标位置。以所设置的坐标为基
准，X,Y值发生转换。（属于未来设备的为左侧下端）
根据PWB原点的位置和XY坐标值的
±
选择原点
•
Length Unit (长度单位) : 选择给出值的度量。
过渡到下一个阶段。
Positive Rotation (正旋转) : 需查找给出的 data 角度的原点 (重要)
•
CCW Direction (逆时针方向) : 把沿逆时针方向旋转的作为 ‘+’来使用。
( 未来，富士，三星)
•
CW Direction (顺时针方向) : 把沿顺时针方向旋转的作为‘+’来使用。
(雅马哈)
•
CAD Coordinate (调整CAD时) : R值要想找到0度的位置值时使用。
•
Rotation Angle Scale (角度偏置) : 输入R值的手动倍率。
PWB(基板)
原点
第
1
章
开始程序
1-11
图1-7 设置Rotation Origin(角度基准>
图1-8 输入PWB Information(印制电路板信息)>
输入PWB Name(印制电路板名称) 、 PWB Information(印制电路板信息)，然后按NEXT
(下一个)。
图1-9 CAD Conversion(辅助设计文件转换)结果画面>
Mx Series
Manual
1-12

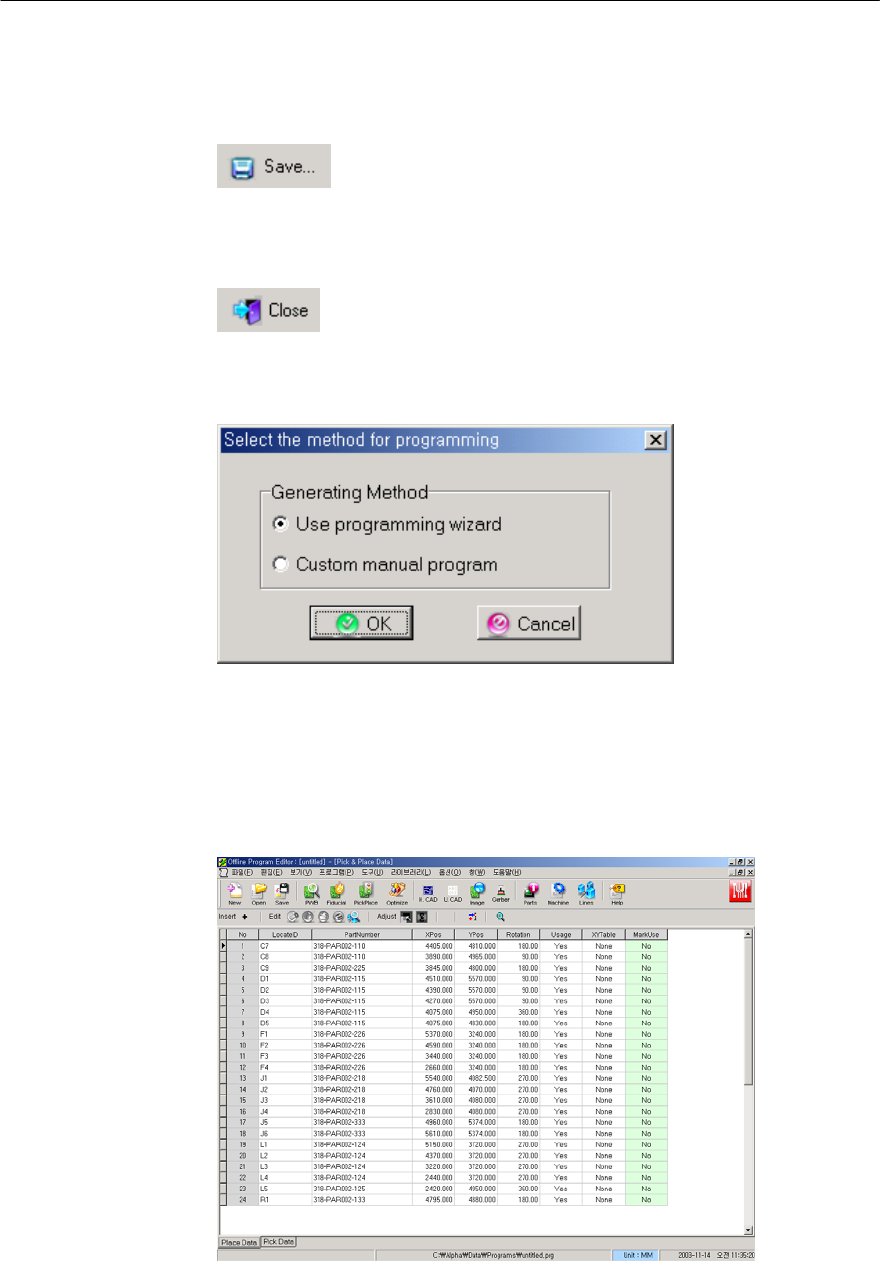

显示到目前为止输入的数据概要，点击OK(确认)。
按主画面窗右侧上端的Save(保存)图符，进行保存。
保存完了之后选择Close(关闭)图符，便显示关于选择程序设计开始方法的对话框。
图1-10 选择程序设计方法>
•
Job program Wizard(文件编辑器向导) : 应用帮助向导。
•
Custom(由客户直接输入) : 不用帮助，直接输入。
图1-11 Convert(转换) 最终结果画面>
